Преобразователи давления пневматические измерительные серии P10

Назначение

Преобразователи давления пневматические измерительные серии РЮ (далее -преобразователи), в зависимости от модификации, предназначены для измерения и непрерывного преобразования значения измеряемого параметра (абсолютного, избыточного и дифференциального давления) в унифицированный пневматический сигнал от 20 до 100 кПа.

Преобразователи могут использоваться в различных отраслях промышленности в системах управления технологическими процессами.

Измеряемая среда: жидкость, газ или пар.

Описание

Принцип действия преобразователей основан на принципе уравновешивания усилий. При измерении дифференциального давления высокое и низкое давление подводятся к противоположным сторонам двухмембранной капсулы, при измерении избыточного давления сторона низкого давления сообщается с атмосферой, а при измерении абсолютного давления сторона низкого давления не сообщается с атмосферой. Усилие измеряемого давления на мембране передаётся через гибкую пластину на силовой стержень, соединённый с рейкой настройки диапазона (рейка поворачивается на колёсике регулировки диапазона). В свою очередь, рейка через сильфоны обратной связи соединена с контуром выходного сигнала. Любые движения рейки настройки диапазона вызывают изменения выходного давления до тех пор, пока усилие в сильфонах обратной связи не уравновесится с усилиями в мембранной капсуле. Выходное давление, которое устанавливается за счёт уравновешивания этих сил, является сигналом, который оказывается пропорциональным дифференциальному, избыточному или абсолютному давлению, приложенному к мембранной капсуле.

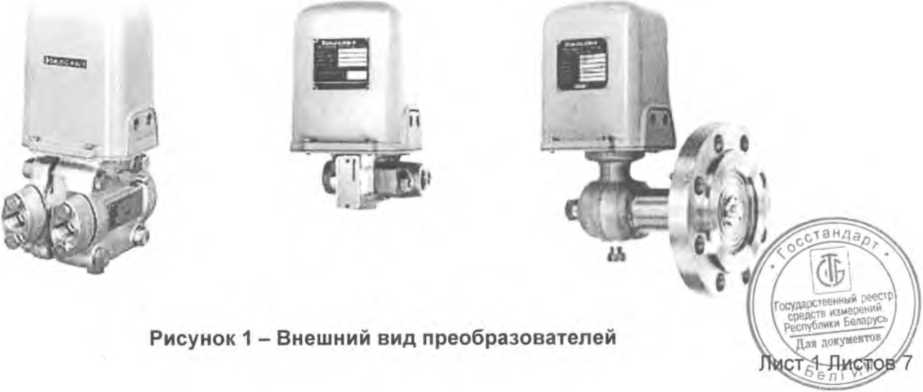

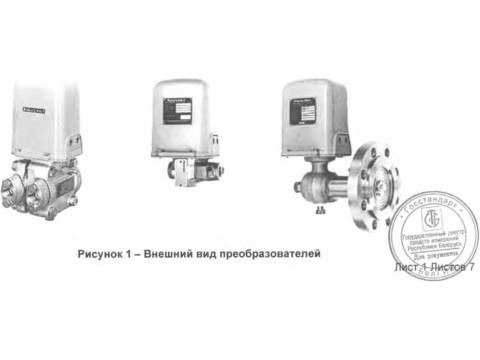

Внешний вид преобразователей представлен на рисунке 1.

Место для нанесения знака поверки указано в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики преобразователей указаны в приложении Б.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект преобразователей определяется заказом согласно спецификации фирмы-изготовителя.

Основной комплект включает:

- преобразователь;

- комплект монтажных и запасных частей (по дополнительному заказу);

- вентильные блоки (по дополнительному заказу);

- руководство по эксплуатации.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Yokogawa Electric Corporation", Япония

МРБ МП. 1969-2009 Преобразователи давления пневматические измерительные серии РЮ.

Заключение

Преобразователи давления пневматические измерительные серии РЮ соответствуют требованиям технической документации фирмы "Yokogawa Electric Corporation", Япония.

Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
