Системы измерительные управляющие I/A Series
| Номер в ГРСИ РФ: | РБ 03 23 1670 09 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Schneider Electric Systems USA Inc.», США |
Системы измерительные управляющие I/A Series предназначены для измерения параметров технологического процесса с целью управления и обеспечивают восприятие и обработку сигналов напряжения постоянного тока, силы постоянного тока, импульсных последовательностей, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления различных градуировок; преобразование двоичных кодов и импульсных последовательностей в аналоговые сигналы напряжения и силы постоянного тока; восприятие и обработку кодированных дискретных электрических сигналов; обработку измерительной информации; выработку управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов, выдачу сообщений и сигнализацию.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 1670 09 |
| Наименование | Системы измерительные управляющие I/A Series |
| Год регистрации | 2009 |
| Номер сертификата | 6232 |
| Дата регистрации | 2009-12-29 |
| Срок действия | 2014-12-29 |
| Получатель сертификата | фирма "Invensys Systems Inc.", США (US) |
Производитель / Заявитель
фирма "Invensys Systems Inc."
Адрес: 33 Commercial Street, Foxboro, MA 02035-2099
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1218-2002 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 23 1670 09 [2010-03-09]
rb-03-23-1670-09_2010-03-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1670 09 [2009-01-01]
rb-03-23-1670-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные управляющие I/A Series предназначены для измерения параметров технологического процесса с целью управления и обеспечивают восприятие и обработку сигналов напряжения постоянного тока, силы постоянного тока, импульсных последовательностей, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления различных градуировок; преобразование двоичных кодов и импульсных последовательностей в аналоговые сигналы напряжения и силы постоянного тока; восприятие и обработку кодированных дискретных электрических сигналов; обработку измерительной информации; выработку управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов, выдачу сообщений и сигнализацию.
Область применения - предприятия топливно-энергетической, химической, нефтехимической и других отраслей промышленности.
Описание
Основным базовым элементом системы является узел I/A Series, который обычно представляет собой набор модулей, размещаемых в промышленном шкафу рядом с рабочей станцией и полевыми устройствами. Каждый модуль выполнен как отдельной устройство и предназначен для выполнения общих функций системы, его конкретные функции определяются программным обеспечением. Основной тип - это процессорные модули, которые могут соединяться при помощи последовательной шины.
В системе используются следующие измерительные модули:
FBM201 - входной аналоговый 8-ми канальный измерительный модуль постоянного тока, FBM211 - входной аналоговый 16-ти канальный измерительный модуль постоянного тока, FBM202 - входной 8-ми канальный измерительный модуль преобразования сигналов от термопар,
FBM212 - входной 14-ми канальный измерительный модуль преобразования сигналов от термопар,
FBM203 - входной 8-ми канальный измерительный модуль преобразования сигналов от термопреобразователей сопротивления, ___
FBM213 - входной 8-ми канальный измерительный модуль преобразованиясйгналшЬот термопреобразователей сопротивления, /zy V \
FBM204 - входной аналоговый 4-х канальный и выходной аналоговый 4гх(канальный ; измерительный модуль постоянного тока, V . /'
Лист 1 из 7
FBM205 - резервируемый входной аналоговый 4-х канальный и выходной аналоговый 4-х канальный измерительный модуль постоянного тока,
FBM206 - входной частотный 8-ми канальный измерительный модуль,
FBM214 - входной коммуникационный 8-х канальный измерительный модуль постоянного тока, HART,
FBM216 - резервируемый входной коммуникационный 8-х канальный измерительный модуль постоянного тока, FIART,
FBM215 - выходной коммуникационный 8-х канальный измерительный модуль постоянного тока, HART,
FBM218 - резервируемый выходной коммуникационный 8-х канальный измерительный модуль постоянного тока, HART,
FBM237 - резервируемый выходной аналоговый 8-ми канальный измерительный модуль постоянного тока.

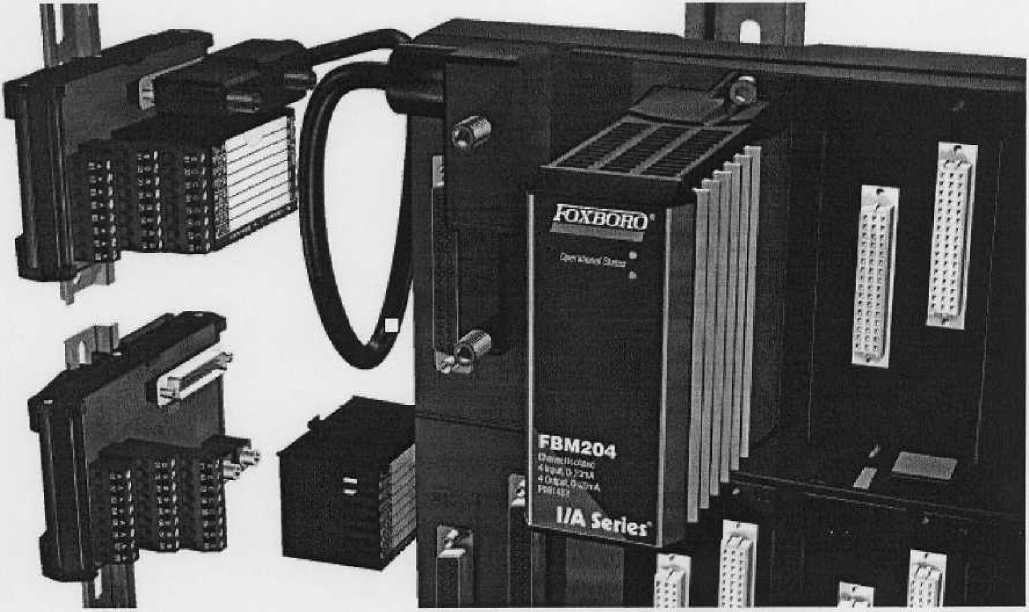

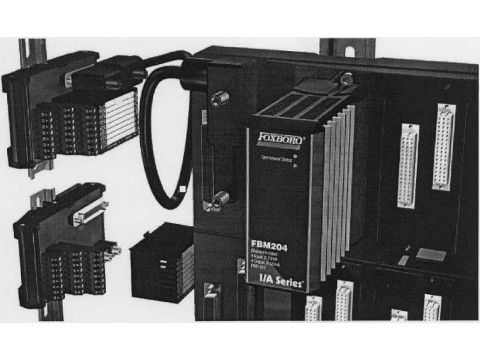

Внешний вид систем представлен на рисунке 1.
Место нанесения знака поверки в виде клейма - наклейки на измерительный модуль системы приведено в Приложении.
Рисунок 1. Внешний вид систем
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерительных модулей систем указаны в таблицах 1-7.
Таблица 1
FBM201 Входной аналоговый 8-ми канальный измерительный модуль постоянного тока.
FBM211 Входной аналоговый 16-ти канальный измерительный модуль постоянного тока.
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон входного сигнала |
от 0 до 20,4 мА |
|
2 Разрешающая способность |
15 бит |
|
3 Входное сопротивление |
FBM201 -61,5 Ом (±0,25 %) FBM211 -61,9 Ом (±0,25 %) |
|
4 Пределы допускаемой основной приведенной погрешности |
± 0,03 % при температуре от 20 °C до 25 °C |
|
5 Пределы допускаемой дополнительной приведенной погрешности |
± 50 ррт/ °C |
|
6 Диапазон температур при эксплуатации |
от минус 20 °C до 70 °C |
|
7 Диапазон температур при транспортировании и хранении |
от минус 40 °C до 70 °C |
|
8 Габаритные размеры, не более |
120x114x45 мм |
|
9 Масса, не более |
284 кг |
Таблица 2
FBM202 Входной 8-ми канальный измерительный модуль преобразования сигналов от термопар.
FBM212 Входной 14-ми канальный измерительный модуль преобразования сигналов от термопар.____________________________________________________________________________
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон входного сигнала |
от 10,5 до 69,5 мВ |
|
2 Разрешающая способность |
15 бит |
|
3 Входное сопротивление |
10 МОм |
|
4 Пределы допускаемой основной приведенной погрешности |
± 0,03 % при температуре от 20 °C до 25 °C |
|
5 Пределы допускаемой дополнительной приведенной |
± 50 ррт/ °C |
|
6 Диапазон температур при |
от минус 20 °C до 70 °C |
|
7 Диапазон температур при транспортировании и хранении |
от минус 40 °C до 70 °C |
|
8 Габаритные размеры, не более |
120 (102)х 114x45 мм |
|
9 Масса, не более |
284 кг |
Таблица 3
FBM203 Входной 8-ми канальный измерительный модуль преобразования сигналов от термопреобразователей сопротивления
FBM213 Входной 8-ми канальный измерительный модуль преобразования сигналов от термопреобразователей сопротивления___________________________________________
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон входного сигнала |
от 0 до 320 Ом |
|
2 Разрешающая способность |
15 бит |
|
3 Входное сопротивление |
FBM203 - 50 Ом максимум FBM213 - 35 Ом максимум |
|
4 Пределы допускаемой основной приведенной погрешности |
± 0,03 % при температуре от 20 °C до 25 °C |
|
5 Пределы допускаемой дополнительной приведенной |
± 50 ррт/ °C |
|
6 Диапазон температур при |
от минус 20 °C до 70 °C |
|
7 Диапазон температур при транспортировании и хранении |
от минус 40 °C до 70 °C |
|
8 Габаритные размеры, не более |
120 (102)х 114x45 мм |
|
9 Масса, не более |
284 кг |
Таблица 4
FBM204 Входной аналоговый 4-х канальный и выходной аналоговый 4-х канальный измерительный модуль постоянного тока
FBM205 Резервируемый входной аналоговый 4-х канальный и выходной аналоговый 4-х канальный измерительный модуль постоянного тока_______________________________
|
Наименование характеристики |
Значение характеристики | |
|
Вход |
Выход | |
|
1 Диапазон сигнала |
от 0 до 20,4 мА |
от 0,1 до20 мА |
|
2 Разрешающая способность |
15 бит |
13 бит |
|
3 Сопротивление |
Входное 61,5 Ом (±0,25 %) |
Нагрузки 750 Ом максимум |
|
4 Пределы допускаемой основной приведенной погрешности |
± 0,03 % при темп, от 20 °C до 25 °C |
± 0,05 % |
|
5 Пределы допускаемой дополнительной приведенной погрешности |
± 50 ррт/ °C | |
|
6 Диапазон температур при эксплуатации |
от минус 20 °C до 70 °C | |
|
7 Диапазон температур при транспортировании и хранении |
от минус 40 °C до 70 °C | |
|
8 Габаритные размеры, не более |
120 (102)х 114x45 мм | |
|
9 Масса, не более |
284 кг | |
Таблица 5
FBM206 Входной частотный 8-ми канальный измерительный модуль
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон входного сигнала |
от 10 Гц до 25 кГц |
|
2 Разрешающая способность |
13 бит |
|
3 Входное сопротивление |
15 кОм |
|
4 Пределы допускаемой приведенной погрешности |
± 0,01 % |
|
5 Диапазон температур при эксплуатации |
от минус 20 °C до 70 °C |
|
6 Диапазон температур при транспортировании и хранении |
от минус 40 °C до 70 °C |
|
7 Габаритные размеры, не более |
120 (102)х 114x45 мм |
|
8 Масса, не более |
284 кг |
Таблица 6
FBM214 Входной коммуникационный 8-х канальный измерительный модуль постоянного тока, HART
FBM216 Резервируемый входной коммуникационный 8-х канальный измерительный модуль постоянного тока, HART
FBM215 Выходной коммуникационный 8-х канальный измерительный модуль постоянного тока, HART
FBM218 Резервируемый выходной коммуникационный 8-х канальный измерительный модуль постоянного тока, HART___________________________________________________________
|
Наименование характеристики |
Значение характеристики | |
|
FBM214, FBM216 |
FBM215, | |
|
1 Диапазон сигнала |
от 4 до 20 мА |
от 4 до 20 мА |
|
2 Разрешающая способность |
15 бит |
13 бит |
|
3 Сопротивление |
Входное 61,9 Ом (±0,25 %) |
Нагрузки 750 Ом |
|
4 Пределы допускаемой основной приведенной погрешности |
± 0,03 % при темп, от 20 °C до 25 °C |
± 0,05 % |
|
5 Пределы допускаемой дополнительной приведенной |
± 50 ррт/ °C | |
|
6 Диапазон температур при |
от минус 20 °C до 70 °C | |
|
7 Диапазон температур при транспортировании и хранении |
от минус 40 °C до 70 °C | |
|
8 Габаритные размеры, не более |
120 (102)х114x45 мм | |
|
9 Масса, не более |
284 кг | |
Таблица 7
FBM237 Резервируемый выходной аналоговый 8-ми канальный измерительный модуль постоянного тока
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон выходного сигнала |
от 0,1 до 20 мА |
|
2 Разрешающая способность |
13 бит |
|
3 Сопротивление нагрузки |
750 Ом максимум |
|
4 Пределы допускаемой основной приведенной погрешности |
± 0,05 % при температуре от 20 °C до 25 °C |
|
5 Пределы допускаемой дополнительной приведенной погрешности |
± 50 ррт/ °C |
|
6 Диапазон температур при эксплуатации |
от минус 20 °C до 70 °C |
|
7 Диапазон температур при транспортировании и хранении |
от минус 40 °C до 70 °C |
|
8 Габаритные размеры, не более |
120x114x45 мм |
|
9 Масса, не более |
284 кг |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации системы.
Комплектность
Комплект поставки систем в соответствии с документацией фирмы "Invensys Systems Inc." и согласованной с заказчиком спецификацией.
В комплект поставки также входят:
- комплект программного обеспечения (в зависимости от заказа);
- руководство по эксплуатации;
- методика поверки МП МН. 1218-02.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Invensys Systems Inc.", США.
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
МП МН. 1218-02 Системы измерительные управляющие I/A Series. Методика поверки.
Заключение
Системы измерительные управляющие I/A Series соответствуют ГОСТ 12997-84, документации фирмы "Invensys Systems Inc.",США.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY/112 02.1.0.0025.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
