Преобразователи аналоговые искробезопасные H6200А
| Номер в ГРСИ РФ: | РБ 03 13 3402 09 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "HIMA Paul Hildebrandt GmbH", Германия |
|
Описание типа РБ 03 13 3402 09 [2011-04-20]
rb-03-13-3402-09_2011-04-20.pdf
|
Скачать |
Преобразователи аналоговые искробезопасные Н6200А предназначены для преобразования входных токовых сигналов 4-20 мА в выходные токовые сигналы 4-20 мА и обеспечения взрывобезопасное™.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3402 09 |
| Наименование | Преобразователи аналоговые искробезопасные H6200А |
| Год регистрации | 2009 |
| Номер сертификата | 6236 |
| Дата регистрации | 2009-12-29 |
| Срок действия | 2014-12-29 |
| Получатель сертификата | фирма "HIMA Paul Hildebrandt GmbH+Co KG", Германия (DE) |
Производитель / Заявитель
фирма "HIMA Paul Hildebrandt GmbH+Co KG"
Адрес: D-68782 Bruhl Albert-Bassermann Strabe 28
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1699-2011 (взамен 1699-2007). |
Поверители
Скачать
|
Описание типа РБ 03 13 3402 09 [2011-04-20]
rb-03-13-3402-09_2011-04-20.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи аналоговые искробезопасные Н6200А предназначены для преобразования входных токовых сигналов 4-20 мА в выходные токовые сигналы 4-20 мА и обеспечения взрывобезопасное™.
Преобразователи аналоговые искробезопасные Н6200А могут применяться в химической, нефтехимической, газодобывающей отраслях промышленности и др. с целью обеспечения взрывобезопасное™.
Описание
Преобразователи аналоговые искробезопасные Н6200А применяются в составе комплексов или систем измерения и преобразования электрических сигналов, несущих информацию о технологических процессах, и выдачи управляющих воздействий в целях предотвращения и защиты от аварийных ситуаций на предприятиях с повышенной опасностью с целью обеспечения взрывобезопасное™.
Преобразователи аналоговые искробезопасные Н6200А могут использоваться для питания 2- или 3-проводных трансмиттеров взрывозащищенного исполнения и передачи измеренных ими значений в виде аналогового сигнала тока 4-20 мА через два безопасных аналоговых выхода.
Трансмиттеры могут устанавливаться во взрывоопасных зонах, начиная с зоны 0.
Установка преобразователей аналоговых искробезопасных Н6200А производится за пределами взрывоопасных зон.
Преобразователи аналоговые искробезопасные Н6200А могут использоваться для организации двустороннего обмена данными с использованием протокола HART между грансмиттером и соответствующим приемником.
Преобразователи аналоговые искробезопасные Н6200Л имеют постоянный внутренний контроль работоспособности основных узлов и функций. Выявление ошибки во время контроля приводит к определению преобразователя как неисправного.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А.

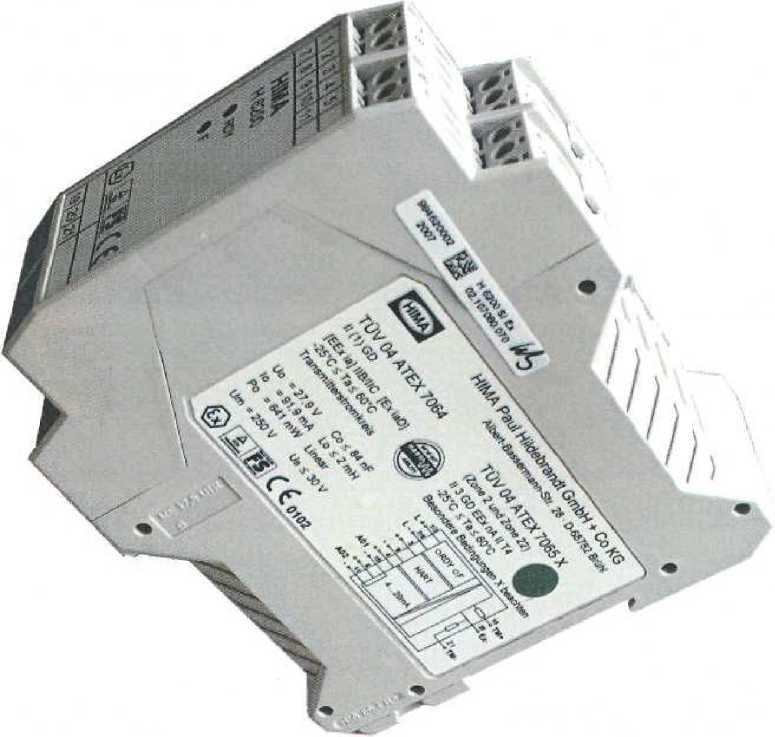

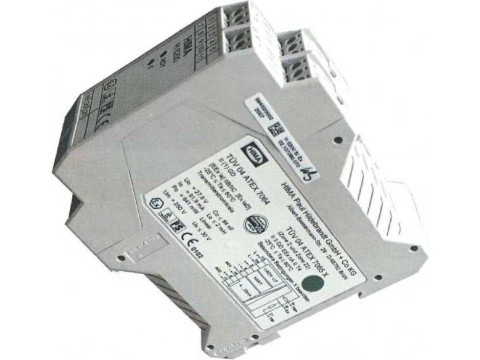

Рисунок 1 - Внешний вид преобразователей аналоговых искробезопасных Н6200А
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей аналоговых искробезопасных Н6200А представлены в таблице 1.
Таблица 1
|
Наименование характеристик, единицы измерения |
Значение |
|
1 |
2 |
|
Диапазон входного тока. мА |
от 4 до 20 |
|
Диапазон выходного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной погрешности преобразования, % |
0,2 |
|
Дополнительная погрешность при температуре от от 0 до плюс 60 °C, %, не более |
0,4 |
|
Условия эксплуатации: - температура, °C - относительная влажность. %, при температуре 25 °C |
от 0 до плюс 60 до 80 |
|
1 |
2 |
|
Условия транспортирования: - температура, °C - относительная влажность, %, при температуре 25 °C |
от минус 40 до плюс 85 95 |
|
Напряжение питания, В |
от 20,4 до 28,8 |
|
Потребляемый ток, мА, не более |
140 |
|
Габаритные размеры, мм, не более |
35x99x115 |
|
Масса, г, не более |
200 |
|
Степень защиты оболочек по ГОСТ 14254-96 |
IP 20 |
|
Характеристики взрывобезопасности Зона 2/зона 22 |
II (1) GD [Ex ia] ПС [Ex iaD] II 3 GD Ex nA II T4 |
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.
Комплектность
1. Преобразователь аналоговый искробезопасный Н6200А.
2. Руководство по эксплуатации.
З.МРБМП.1699-20Н.
Комплектность определяется индивидуальными заказами на поставку.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "HIMA Paul Hildebrandt GmbH + Со KG", Германия, МРБ МП. 1699-2(М Г
Заключение
Преобразователи аналоговые искробезопасные Н6200А соответствуют технической документации фирмы "HIMA Paul Hildebrandt GmbH + Со KG", Германия.
Межповерочный интервал - не более 12 месяцев (для преобразователей, применяемых в сфере законодательной метрологии).
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР БелГИМ
г. Минск, Старовиленский тракт, 93, тел. +37517-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
