Антенны измерительные П6-66 (далее - антенны) предназначены для преобразования электромагнитной волны в свободном пространстве в волну в коаксиальном тракте.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 4257 10 |
| Наименование | Антенны измерительные П6-66 |
| Год регистрации | 2010 |
| Номер сертификата | 6241 |
| Дата регистрации | 2010-01-28 |
| Срок действия | - |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2011-2010 |
Поверители
Скачать
|
Описание типа РБ 03 16 4257 10 [2010-05-04]
rb-03-16-4257-10_2010-05-04.pdf
|
Скачать |
Описание типа
Назначение
Антенны измерительные П6-66 (далее - антенны) предназначены для преобразования электромагнитной волны в свободном пространстве в волну в коаксиальном тракте.
Антенны совместно с измерительными приемными устройствами и генераторами применяются для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.
Описание
Антенна представляет собой рупорно-линзовую антенну в виде пирамидального рупора на Н образном волноводе. Критические частоты Ню и Н20 волновода в начале рупора (горловине) определены в соответствии с диапазоном рабочих частот антенны.
Волноводно-коаксиальный переход Г-образного типа с короткозамкнутым отрезком прямоугольного волновода.
Вход антенны коаксиальный с волновым сопротивлением 50 Ом, сечением 2.92/1,27мм (тип К).
Для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности в раскрыве антенны установлена линза из пенопласта.

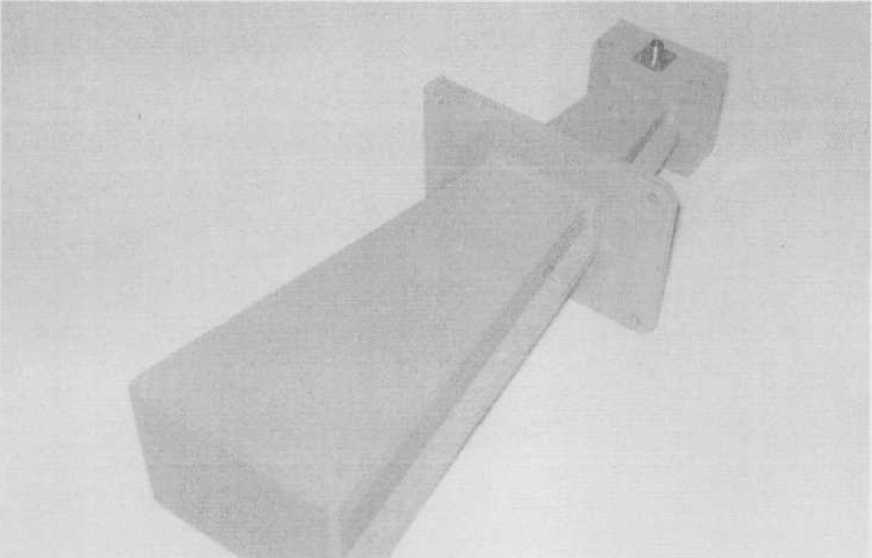

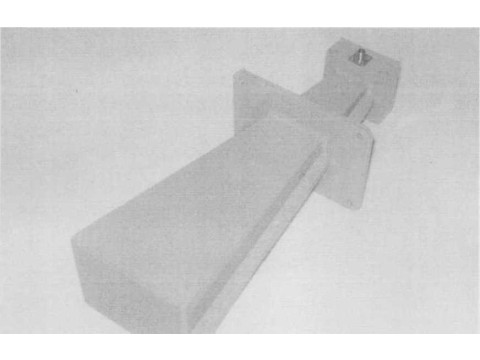

Внешний вид антенны измерительной П6-66 приведен на рисунке 1.
Рис. I Внешний вид антенны измерительной 116-66.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ Н МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИС ГИКИ
Рабочий диапазон частот, ГГц
от 12.05 до 37.50
Коэффициент усиления антенны в рабочем диапазоне частот, дБ, не менее
Пределы допускаемой погрешности коэффициента усиления, дБ,
Коэффициент стоячей волны входа (КСВ), не более
Уровень сигнала при ортогональной поляризации, дБ. не более минус 20
Уровень боковых лепестков, дБ, не более минус 8
По устойчивости и прочности при климатических и механических воздействиях антенны соответствуют группе 6 ГОС Г 22261-94.
Рабочие условия эксплуатации антенны:
- температура окружающего воздуха от минус 50°C до плюс 60 °C;
- относительная влажность окружающего воздуха 95 % при гсмпсратурс 35 ' С;
- минимальное атмосферное давление 60 кПа (460 мм рт. ст.).
Средний срок службы антенны не менее 10 лет.
Средний срок сохраняемое!и антенны нс менее 10 лет для отапливаемых хранилищ или 5 лег
для неотапливаемых хранилищ.
Габаритные размеры и масса антенн и упаковки приведены в таблице 1.
Таблица 1
|
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Антенна измерительная П6-66 |
267x110x78 |
0,9 |
|
Упаковка У ШЯИ.305646.115 |
320x280x180 |
5,0 |
Знак утверждения типа
Знак утверждения типа наносится на антенну методом офсетной печати (приложение А). На эксплуатационной документации знак утверждения типа наносится на титульный лист методом типографской печати.
Комплектность
Комплект поставки антенны указан в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество 1 |
|
УШЯИ.464653.005 |
Антенна измерительная П6-66 | |
|
УШЛИ.464653.005 РЭ _ - |
Антенна измерительная П6-66. Руководство по эксплуатации |
1 |
|
МРБ МП.2011-2010 (УШЯИ.464653.005 МП) |
Антенна измерительная П6-66. Методика поверки. |
1 |
|
У ШЯИ.301533.002 |
Струбцина |
4 |
|
УШЯИ.302631.008 |
Фланец |
Г 1 |
|
УШЯИ.305439.009-09 |
Планшет |
1 |
|
УШЯИ.305439.009-10 |
Планшет |
1 |
|
УШЯИ.305646.115 |
Упаковка |
1 |
|
УШЯИ.468564.004 |
Переход волноводно-коаксиальный |
1 |
|
УШЯИ.468564.005 |
Переход волноводно-коаксиальный |
1 |
|
УШЯИ.468564.004 ЭТ |
Этикетка |
1 |
|
УШЯИ.468564.005 ЭТ |
Этикетка_____________ |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.104-2009 "Антенна измерительная П6-66. Технические условия";
МРБ МП.2011-2010 "Антенна измерительная П6-66. Методика поверки";
ГОСТ 22261-94 "Средства измерений электрических и магнитных велечин. Общие технические условия".
Заключение
Антенны соответствуют требованиям ТУ BY 100039847.104-2009, ГОСТ 22261-94.
Межповерочный интервал - не более 24 месяцев (для антенн, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
