Антенны измерительные П6-61

Назначение

Антенны измерительные П6-61 (далее - антенны) предназначены для преобразования напряженности электрического переменного поля в напряжение, воспринимаемое измерительными приемными устройствами.

Антенны совместно с измерительными приемными устройствами применяются для измерения электрического поля индустриальных радиопомех, параметров электромагнитной совместимости технических средств, параметров антенных устройств. •’

Антенны одноканальные с линейной поляризацией.

Описание

Антенна Г16-61 является вибраторной антенной и работает в трёх поддиапазонах частот.

В поддиапазоне частот от 80 до 300 МГц антенна является узкополосным полуволновым вибратором, настройка которого на частоту измерения производится изменением длины вибратора. Сигнал с вибратора через симметрирующий трансформатор с коэффициентом трансформации 1:1 поступает на выход антенны -соединитель типа III, Розетка, ГОСТ 13317-89.

В поддиапазонах частот от 26 до 40 МГц и от 40 до 80 МГц антенна является укороченным вибратором с ’’удлиняющими" катушками индуктивности для согласования выходного сопротивления антенны в указанных поддиапазонах частот.

Внешний вид антенн измерительных П6-61 приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) указано в приложещ^н-Д^.

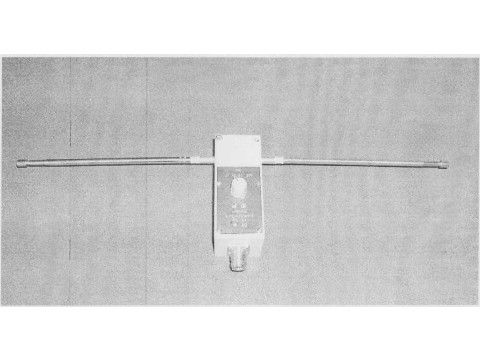

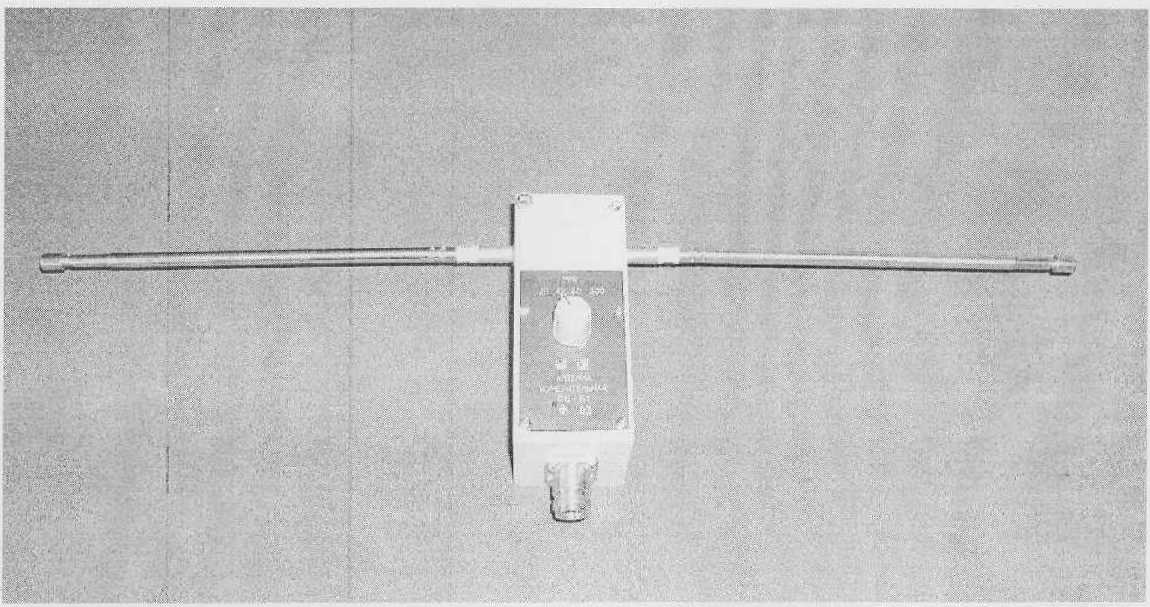

Рисунок 1 Внешний вид антенны измерительной П6-61

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон частот, МГц                             от 26 до 300

Коэффициент стоячей волны (КСВ) входа антенны с кабелем, не более                                                    2

1 [ределы допускаемой погрешности антенного коэффициента, дБ, не более                                        ±2,0

Уровень сигнала при ортогональной поляризации, дБ. не более                                       минус 20

По устойчивости и прочности при климатических и механических воздействиях антенны соответствует нормам группы 6 ГОСТ 22261-94.

Рабочие условия эксплуатации антенн:

- температура окружающего воздуха от минус 50 °C до плюс 60 °C;

- относительная влажность окружающего воздуха 95 % при темпера гуре 35 °C;

- минимальное атмосферное давление 80 кПа (460 мм рт. ст.).

Гамма-процентный срок службы антенн не менее 15 лет при у 95 %.

Гамма-процентный срок сохраняемости антенн не менее 10 лег для отапливаемых хранилищ или 5 лег для неотапливаемых хранилищ при у - 90 %.

Габаритные размеры и масса антенн приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на антенну методом офсетной печати (приложение А). На эксплуатационной документации знак утверждения типа наносится на титульном листе методом типографской печати.

Комплектность

Комплектность антенны соответствует таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";

МП.МН 1336-2003 "Антенны измерительные П6-61. Методика поверки";

ТУ РБ 100039847.046-2003 "Антенны измерительные Г16-61. Технические условия".

Заключение

Антенны измерительные П6-61 соответствуют требованиям ГОСТ 22261-94, ТУ РБ 100039847.047-2003.

Межповерочный интервал - не более 24 месяцев (для антенн, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь,

г. Минск, Старовиленский тракт, д. 93,

тел. (017)-334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
