Весы электронные платформенные ВСП
| Номер в ГРСИ РФ: | РБ 03 02 4256 10 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ОАО "Гроднопромтехника", г. Гродно |
|
Описание типа РБ 03 02 4256 10 [2010-09-09]
rb-03-02-4256-10_2010-09-09.pdf
|
Скачать |
Весы электронные платформенные ВСП (далее - весы) предназначены для статического взвешивания грузов и скота.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4256 10 |
| Наименование | Весы электронные платформенные ВСП |
| Год регистрации | 2010 |
| Номер сертификата | 6240 |
| Дата регистрации | 2010-01-28 |
| Срок действия | - |
| Получатель сертификата | ОАО "Гроднопромтехника" г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гроднопромтехника"
Адрес: г. Гродно, ул. Понемуньская, 20
Контакты: (0152) 75-73-67
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2019-2010 |
Поверители
Скачать
|
Описание типа РБ 03 02 4256 10 [2010-09-09]
rb-03-02-4256-10_2010-09-09.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные платформенные ВСП (далее - весы) предназначены для статического взвешивания грузов и скота.
Область применения - предприятия перерабатывающей промышленности, сельскохозяйственные предприятия.
Описание
Весы изготавливают в двух модификациях:
- ВСП-1000 с наибольшим пределом взвешивания 1000 кг;
- ВСП-500 с наибольшим пределом взвешивания 500 кг.
Модификацию весов ВСП-1000 изготавливают в двух исполнениях:
- ВСПс-1000 - весы для взвешивания скота с питанием от сети переменного тока или от встроенного аккумулятора.
- ВСПп-1000 - весы товарные с питанием от сети переменного тока или от встроенного аккумулятора.
Модификацию весов ВСП-500 изготавливают в одном исполнении:
- ВСПнп-500 - весы товарные низкопрофильные с питанием от сети переменного тока.
Весы состоят из грузоприемного устройства, четырех тензометрических датчиков, дискретного отсчетного устройства, блока объединительного и комплекта кабелей.
В весах используются тензометрические датчики типа Z6F СЗ 500kg производства Hettinger Baldwin Messtechnik GmbH (Германия), дискретное отсчетное устройство - контроллер весовой типа КВ-4с и блок объединительный типа БО-4 или БО-4а производства РУП «Новые оптоэлектронные технологии» (Республика Беларусь).
Датчики подключаются к блоку объединительному, который соединительным кабелем с разъемом подключен к дискретному отсчетному устройству.
Дискретное отсчетное устройство состоит из 4-х кнопочной клавиатуры и цифрового индикатора. На его боковой поверхности помещены разъемы для подключения блока питания, внешнего устройства и блока объединительного.
Принцип действия весов основан на преобразовании механического воздействия измеряемого веса, приложенного к тензометрическим датчикам весов, в аналоговый сигнал разбаланса измерительного моста датчика. Полученный аналоговый сигнал поступает в дискретное отсчетное устройство и подвергается аналого-цифровому преобразованию и математической обработке. Обработанный цифровой сигнал отображается на индикаторе весов.
Внешний вид весов приведен на рисунках 1,2 и 3.
Схемы пломбировки весов от несанкционированного доступа показаны на рисунках А1, А2 приложения А.

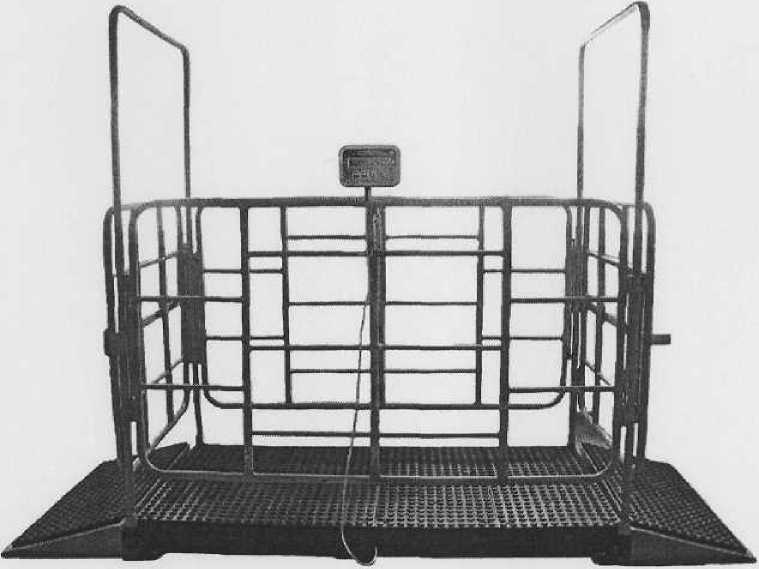

Рисунок 1 - Внешний вид весов ВСПс-1000

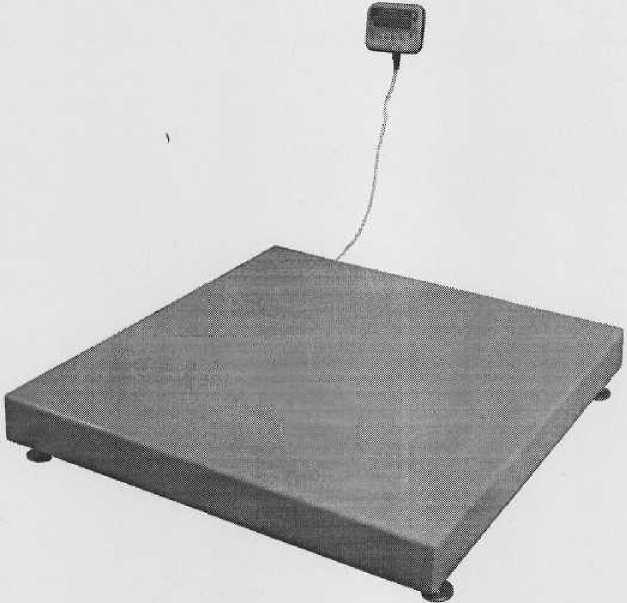

Рисунок 2 - Внешний вид весов ВСПп-1000

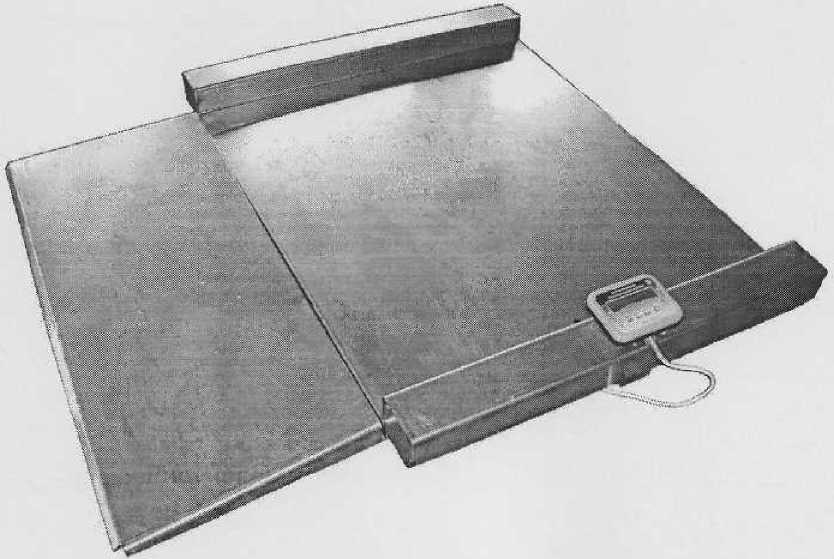

Рисунок 3 - Внешний вид весов ВСПнп-500
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики весов приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Весы ВСПс-1000 |
Весы ВСПп-1000 |
Весы ВСПнп-500 |
|
1 Наибольший предел взвешивания (НПВ), кг |
1000 |
1000 |
500 |
|
2 Наименьший предел взвешивания (НмПВ), кг |
10 |
10 |
4 |
|
3 Дискретность отсчета (dd) и цена поверочного деления (е), кг |
0,5 |
0,5 |
0,2 |
|
4 Диапазон выборки массы тары, кг |
от 10 до 400 |
от 10 до 400 |
от 4 до 200 |
|
5 Габаритные размеры, мм, не более: - грузоприемного устройства - дискретного отсчетного устройства | |||
|
2000х ЮООх 135 |
ЮООх ЮООх 135 |
ЮООх 13Юх НО | |
|
160x120x60 | |||
|
6 Масса весов, кг, не более |
300 |
85 |
95 |
|
7 Длина соединяющего кабеля между грузоприемным и дискретным отсчетным устройством, м, не более |
5 | ||
|
8 Потребляемая мощность, В А, не более |
10 | ||
|
9 Параметры электропитания 9.1 Переменного тока напряжение, В частота, Гц |
230 (+10....-15%) 50 ± 1 | ||
|
10 Время непрерывной работы, ч |
16 | ||
|
11 Время взвешивания, с, не более |
3 | ||
|
12 Пределы допускаемой погрешности в нуле, в том числе в режиме выборки массы тары, кг |
±0,125 |
±0,05 | |
|
13 Диапазон рабочих температур, °C |
От минус 20 до плюс 40 | ||
|
14 Степень защиты оболочки по ГОСТ 14254-96: - грузоприемного устройства - дискретного отсчетного устройства |
IP55 IP54 | ||
|
15 Вероятность безотказной работы |
0,85 | ||
|
16 Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
И | ||
|
17 Класс точности по СТБ ЕН 45501-2004 |
Средний | ||
|
18 Средний срок службы, лет |
8 | ||
Пределы допускаемой погрешности весов без выборки массы тары приведены в таблице 2.
Таблица 2
|
Интервалы взвешивания, кг |
Пределы допускаемой погрешности, кг | |
|
При первичной поверке на предприятиях: изготовителе и ремонтном |
При эксплуатации и после ремонта на эксплуатирующем предприятии | |
|
1 |
' 2 |
3 |
|
Весы ВСПс-1000, ВСПп-1000 | ||
|
От 10 до 250 включ. |
± 0,25 |
±0,5 |
|
От 250 до 1000 включ. |
±0,5 |
± 1 |
|
Весы ВСПнп-500 | ||
|
От 4 до 100 включ. |
±0,1 |
±0,2 |
|
От 100 до 400 включ. |
±0,2 |
± 0,4 |
|
Свыше 400 |
±0,3 |
± 0,6 |
Пределы допускаемой погрешности в режиме выборки массы тары соответствуют пределам допускаемой погрешности весов при той же нагрузке, указанной в таблице 2, с учетом массы нагруженной тары.
Знак утверждения типа
Знак утверждения типа наносится на лицевом шильдике весов в правом верхнем углу методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки весов указан в таблице 3. Таблица 3
|
Наименование |
Весы ВСПс-1000 |
Весы ВСПп-1000 |
Весы ВСПнп-500 |
|
Количество, шт. | |||
|
Устройство грузоприемное ЦУФЛ.301312.001 |
1 | ||
|
Устройство грузоприемное ЦУ ФЛ.301312.001 -01 |
1 | ||
|
Устройство грузоприемная ЦУФЛ.301312.009 |
1 | ||
|
Датчик тензометрический Z6F СЗ 500kg |
4 |
4 |
4 |
|
Дискретное отсчетное устройство КВ-4с ЦУ ФЛ.468382.005-01 |
1 | ||
|
Дискретное отсчетное устройство КВ-4с ЦУ ФЛ.4683 82.005 |
1 |
1 | |
|
Блок объединительный БО-4а ЦУФЛ.468382.007 |
1 |
1 | |
|
Блок объединительный БО-4 ЦУ ФЛ.4683 82.004-02 |
1 | ||
|
Аппарель ЦУФЛ.301172.002 |
2 | ||
|
Аппарель ЦУФЛ.301172.004 |
1 | ||
|
Ограждение |
1 | ||
|
Блок питания НЭП 5-01717 |
1 |
1 |
1 |
|
Кабель соединительный ЦУФЛ.685611.010 |
1 |
I | |
|
Кабель соединительный ЦУФЛ.685611.010-01 |
1 | ||
|
Кабель интерфейса ЦУФЛ.685611.020* |
1 |
1 |
1 |
|
Руководство по эксплуатации ЦУФЛ.404432.003 РЭ |
1 |
1 |
1 |
|
Методика поверки МРБ МП.2019-2010 |
1 |
1 |
1 |
|
Упаковка |
1 |
1 |
1 |
|
♦ Поставляется по отдельному заказу | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ЕН 45501-2004 «Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний»
ТУ BY 500030475.001-2010 «Весы электронные платформенные ВСП»
МРБ МП.2019 -2010 «Весы электронные платформенные ВСП. Методика поверки»
Заключение
Весы электронные платформенные ВСП соответствуют требованиям
СТБ ЕН 45501-2004 и ТУ BY 500030475.001-2010.
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский
Испытательный центр БелГИМ.
г.Минск, Старовиленский тракт, 93,
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
