Приборы для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05
| Номер в ГРСИ РФ: | РБ 03 22 5177 18 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Приборы для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05 (далее - приборы) предназначены для измерения продолжительности солнечного сияния, которая определяется как время, в течение которого прямая солнечная радиация превышает номинальный пороговый уровень 120 Вт/м2.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 5177 18 |
| Наименование | Приборы для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05 |
| Год регистрации | 2018 |
| Номер сертификата | 11841 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-07-31 |
| Получатель сертификата | ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ПЕЛЕНГ"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017) 263-77-02 / факс (017) 369-85-43 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2343-2013 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 22 5177 18 [2018-09-14]
rb-03-22-5177-18_2018-09-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 5177 18 [2014-02-03]
rb-03-22-5177-18_2014-02-03.pdf
|
Скачать |
Описание типа
Назначение
Приборы для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05 (далее - приборы) предназначены для измерения продолжительности солнечного сияния, которая определяется как время, в течение которого прямая солнечная радиация превышает номинальный пороговый уровень 120 Вт/м2.
Область применения - метеорология.
Описание
Прибор состоит из датчика солнечного сияния (далее - датчик) и программного обеспечения «Peleng Meteo» (далее - ПО) для ПЭВМ.
Принцип действия датчика основан на преобразовании полученной солнечной радиации в электрический сигнал. Для этой цели используется устройство фо-топриемное, состоящее из шестнадцати фотодиодов. Суммарная диаграмма направленности фотодиодов представляет собой полусферу, что обеспечивает работоспособность датчика при любом положении Солнца.
На чувствительные площадки одних фотодиодов поступает прямая солнечная радиация вместе с рассеянной (суммарная радиация), на чувствительные площадки других - только рассеянная. Значение полученной прямой солнечной радиации определяется как разность между суммарной и рассеянной радиациями.
Информация о наличии или отсутствии солнечного сияния через интерфейс RS-485 поступает на персональный компьютер. ПО обеспечивает отображение на ПЭВМ наличия солнечного сияния в текущий момент, рассчитывает и сохраняет в виде архивных данных информацию о продолжительности солнечного сияния в выбранных интервалах времени.
Внешний вид приборов приведен на рисунке 1.
Схема с указанием места пломбирования приведена в приложении.

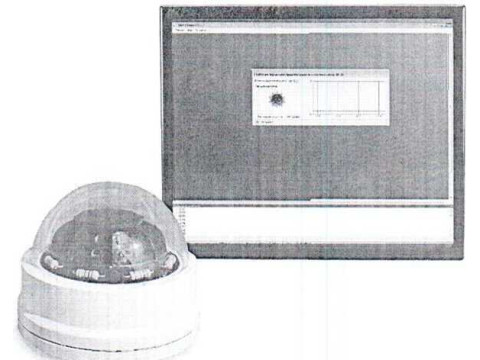

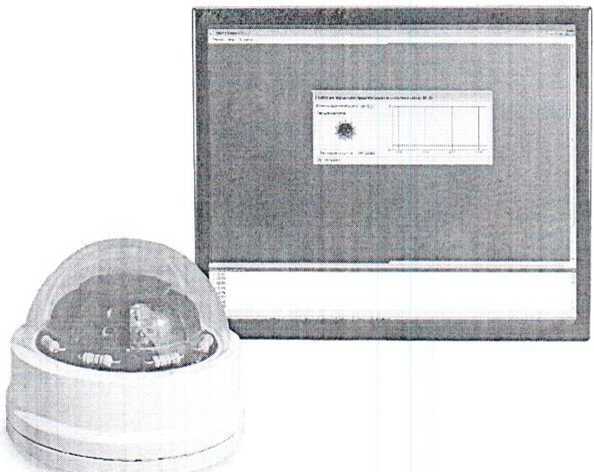

Рисунок 1 - Общий вид приборов для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05
Влияние ПО учтено при нормировании метрологических характеристик приборов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение прибора |
Наименование ПО |
Номер версии ПО |
|
ВК-05 |
Peleng Meteo |
2.5 |
Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО приборов останется без изменений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05 приведены в таблице 2.
Таблица 2 - Технические и метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 Номинальное значение энергетической освещенности, соответствующее пороговому уровню срабатывания при определении наличия солнечного сияния, Вт/м2 |
120 |
|
2 Пределы допускаемой основной относительной погрешности прибора при измерении энергетической освещенности, соответствующей пороговому уровню срабатывания при определении наличия солнечного сияния, % |
±10 |
|
3 Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от минус 50 до плюс 50 98 при температуре 25 °C |
|
4 Пределы допускаемой дополнительной относительной погрешности прибора при измерении энергетической освещенности, соответствующей пороговому уровню срабатывания при определении наличия солнечного сияния, вызванной отклонением температуры окружающего воздуха от значения (20 ±10)°C,% |
±20 |
|
5 Интервалы измерения продолжительности солнечного сияния |
60 мин, 24 ч |
|
6 Пределы допускаемой относительной погрешности прибора при измерении продолжительности солнечного сияния, % |
±2 |
|
7 Диапазон напряжений питания от источника постоянного тока, В |
24,0 ± 2,4 |
|
8 Потребляемая мощность, В А, не более |
7 |
|
9 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP57 |
|
10 Габаритные размеры, мм, не более |
0100x107 |
|
11 Масса, кг, не более |
1 |
|
12 Интерфейс |
RS-485 |
Знак утверждения типа
Знак утверждения типа наносится на документацию типографским способом.
Комплектность
Комплект поставки приборов для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05 приведен в таблице 3.
Таблица 3 - Комплект поставки приборов для определения продолжительности
|
солнечного сияния ПЕЛЕ |
ЧГ ВК-05 | |
|
Обозначение |
Наименование |
Кол-во |
|
6257.01.00.000 |
Датчик солнечного сияния (с крышкой) |
1 |
|
6251.05.00.001 |
Ключ специальный |
1 |
|
6257.03.00.000 |
Комплект монтажных частей: |
1 |
|
6257.03.01.000 |
Кабель №1 |
1 |
|
6257.03.03.000 |
Кабель |
1 |
|
6257.03.04.000 |
Кабель К |
Г |
|
1530.100230519.6284-01 |
Программное обеспечение (Диск DVD-RW 4,7 GB) |
1 |
|
6257.02.01.000 |
Коробка (для датчика) |
1 |
|
6257.06.20.004-01 |
Чехол для документации |
1 |
|
6257.00.00.000 ВЭ |
Ведомость эксплуатационных документов |
1 |
|
6257.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
|
6257.00.00.000 ПС |
Паспорт |
1 |
|
МРБ МП.2343-2013 |
Методика поверки** |
1 |
|
6257.06.20.000 |
Коробка |
1 |
* Комплектация осуществляется в соответствии с договором поставки
** Допускается комплектовать с РЭ
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230519.180-2006 «Прибор для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05»;
МРБ МП. 2343-2013 «Приборы для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05. Методика поверки» с учетом изменения №1.
Заключение
Приборы для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05 соответствуют требованиям ТУ BY 10023519.180-2006, требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Регистрационный номер декларации соответствия: ЕАЭС № BY/112 11.01. ТР020 003 28234, декларация действительна по 12.07.2023).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
