Преобразователи линейных перемещений РФ 25 предназначены для измерения и преобразования линейных размеров, положения и перемещения объекта, отклонения формы, отклонения профиля и расположения поверхностей, деформаций технологических объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5192 18 |
| Наименование | Преобразователи линейных перемещений РФ 25 |
| Год регистрации | 2018 |
| Номер сертификата | 11847 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-07-31 |
| Получатель сертификата | ООО "РИФТЭК", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "РИФТЭК"
Адрес: г. Минск, Логойский тракт, 22-311
Контакты: 265-35-13 / info@riftek.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2369-2013. |
Поверители
Скачать
|
Описание типа РБ 03 01 5192 18 [2017-05-22]
rb-03-01-5192-18_2017-05-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5192 18 [2014-02-14]
rb-03-01-5192-18_2014-02-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5192 18 [2019-09-24]
rb-03-01-5192-18_2019-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5192 18 [2018-10-26]
rb-03-01-5192-18_2018-10-26.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи линейных перемещений РФ 25 предназначены для измерения и преобразования линейных размеров, положения и перемещения объекта, отклонения формы, отклонения профиля и расположения поверхностей, деформаций технологических объектов.
Область применения - машиностроение, приборостроение и другие отрасли промышленности.
Описание
Преобразователь состоит из специальной шкалы (3), жестко связанной с измерительным стержнем, в который вкручен измерительный наконечник. Изображение шкалы, формируемое светодиодом (1) и объективом (2), считывается CMOS-линейкой (4) и анализируется процессором сигналов, который рассчитывает положение шкалы.
Рисунок 1 Схема преобразователя
Преобразователи изготавливают пяти модификаций (РФ251-3, РФ251-25, РФ256-15, РФ256-35 и РФ256-55), которые отличаются габаритными размерами, массой, диапазоном измерений, климатическим исполнением и степенью защиты оболочки по ГОСТ 14254.
Преобразователи модификаций РФ251-25, РФ256-15, РФ256-35 и РФ256-55 могут применяться для работы в лабораториях.
Преобразователи модификации РФ251-3 предназначены для промышленного применения.
Преобразователи имеют цифровой выход с целью снятия, обработки и отображения накопленной информации. Цифровой выход имеет интерфейс RS485 или RS232 для подключения к ПЭВМ.
Данные от преобразователей могут быть получены по последовательному интерфейсу двумя способами: по разовым запросам и автоматическим потоком данных.
Порт RS232 позволяет подключать преобразователи непосредственно к RS232 порту компьютера либо контроллера по схеме “точка-точка”.
Порт RS485 позволяет подключать несколько преобразователей к одному устройству сбора информации по схеме “общая шина”.
Преобразователи модификаций РФ256-15, РФ256-35 и РФ256-55
оборудованы светодиодной индикацией с двумя состояниями: “красный” и “зеленый”. Светодиодная индикация находится в состоянии “зеленый”, если результат измерений не выходит за установленные пределы измерений. Светодиодная индикация находится в состоянии “красный”, если результат измерения выходит за какой-либо установленный предел измерений.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

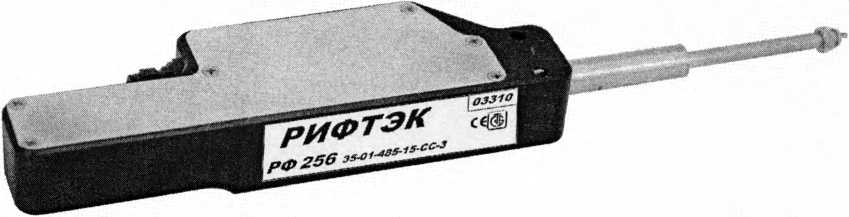

Внешний вид преобразователей представлен на рисунках 2-6.

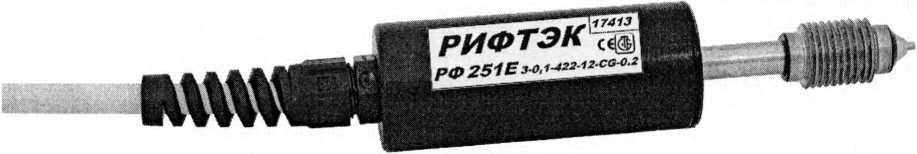

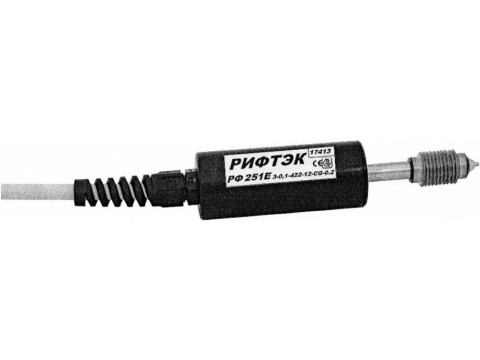

Рисунок 2 - Внешний вид преобразователя РФ251-3

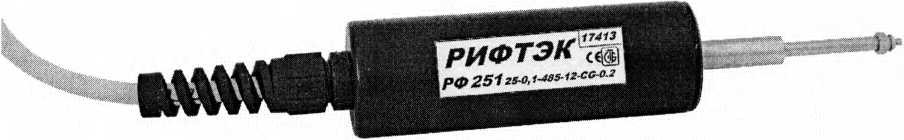

Рисунок 3 - Внешний вид преобразователя РФ251-2
'«^дарственный
■Лл» flOKJMBHTOB

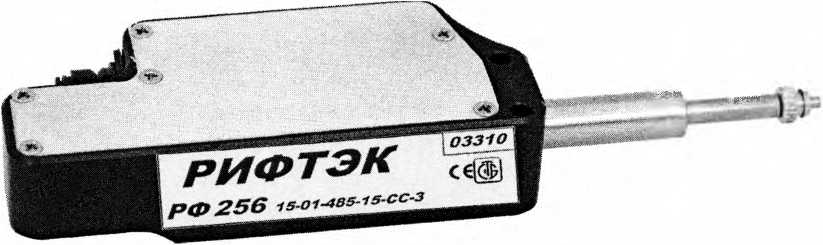

Рисунок 4 - Внешний вид преобпа, Д РеобРазователя РФ256-15

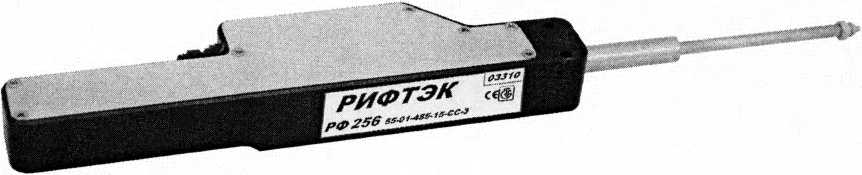

Рисунок 6-Внешний вид
преобразователя РФ256-55
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблице 1
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазоны измерений преобразователей, мм, для модификаций: РФ251-3 |
от 0 до 3 |
|
РФ256-15 |
от 0 до 15 |
|
РФ251-25 |
от 0 до 25 |
|
РФ256-35 |
от 0 до 35 |
|
РФ256-55 |
от 0 до 54 |
|
Пределы допускаемой абсолютной погрешности преобразователей, мм, для модификаций: РФ256-15 |
±0,002 |
|
РФ251-25 |
±0,002 |
|
РФ256-35 |
±0,002 |
|
РФ256-55 |
±0,003 |
|
Пределы допускаемой основной абсолютной погрешности преобразователей модификации РФ251-3 |
±0,002 |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразователей модификации РФ251-3 от влияния температуры окружающей среды на каждые 10 °C, мм |
±0,001 |
|
Время установления рабочего режима преобразователей, с, |
20 |
|
не более | |
|
Напряжение питания, В |
от 12 до 24 |
|
Потребляемая мощность преобразователей, Вт, не более |
0,75 |
|
Выходной интерфейс |
RS232, RS485 |
Продолжение таблицы 1
|
1 |
2 |
|
Условия эксплуатации преобразователей: | |
|
- температура окружающей среды, °C, для модификаций: | |
|
РФ251-3 |
от минус 25 до плюс 45 |
|
РФ256-15 |
от 17 до 23 |
|
РФ251-25 |
от 17 до 23 |
|
РФ256-35 |
от 17 до 23 |
|
РФ256-55 |
от 17 до 23 |
|
- относительная влажность, для модификаций: | |
|
РФ251-3 |
до 98 % при 25 °C |
|
РФ256-15 |
до 80 % при 20 °C |
|
РФ251-25 |
до 80 % при 20 °C |
|
РФ256-35 |
до 80 % при 20 °C |
|
РФ256-55 |
до 80 % при 20 °C |
|
Условия транспортирования преобразователей: | |
|
- температура окружающей среды, °C |
от минус 30 до плюс 50 |
|
- относительная влажность |
до 95 % при 25 °C |
|
Габаритные размеры, мм, не более, для модификаций: | |
|
РФ251-3 |
150x030 |
|
РФ256-15 |
128,5x36x20 |
|
РФ251-25 |
174,5х 030 |
|
РФ256-35 |
189,7x36x20 |
|
РФ256-55 |
236,7x36x20 |
|
Масса, г, не более, для модификаций: | |
|
РФ251-3 |
70 |
|
РФ256-15 |
110 |
|
РФ251-25 |
110 |
|
РФ256-35 |
150 |
|
РФ256-55 |
180 |
|
Степень защиты оболочки по ГОСТ 14254, для модификаций: | |
|
РФ251-3 |
IP57 |
|
РФ256-15 |
IP50 |
|
РФ251-25 |
IP50 |
|
РФ256-35 |
IP50 |
|
РФ256-55 |
IP50 |
|
---- . |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и корпус преобразователей способом, обеспечивающим сохранность в течение срока эксплуатации.
Комплектность
Комплект поставки включает:
- преобразователь РФ 25;
- руководство по эксплуатации;
- методика поверки МРБ МП.2369-2013;
- диск CD с программным обеспечением.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100051163.005-2013 "Преобразователи линейных перемещений РФ 25. Технические условия".
МРБ МП.2369-2013 "Преобразователи линейных перемещений РФ 25. Методика поверки".
Заключение
Преобразователи линейных перемещений РФ 25 соответствуют требованиям технических условий ТУ BY 100051163.005-2013, Технического регламента Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация ТС BY/112 11.01.ТР020 003 17052 до 05.05.2021).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
