Регистраторы условий измерений РУИ-1
| Номер в ГРСИ РФ: | РБ 03 99 4891 18 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | СООО "АЯКС", г. Минск |
Регистраторы условий измерений РУИ-1 (далее - регистраторы) предназначены для измерения и хранения измеренных значений основных климатических параметров (температура воздуха, относительная влажность воздуха и атмосферное давление), а также параметров питающей электросети (напряжения и частоты переменного тока).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 4891 18 |
| Наименование | Регистраторы условий измерений РУИ-1 |
| Год регистрации | 2018 |
| Номер сертификата | 11846 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-07-31 |
| Получатель сертификата | СООО "АЯКС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АЯКС"
Адрес: 220071, г. Минск, ул. Гикало, 5
Контакты: (017)284-36-91 / (017)284-77-99 / E-mail: info@ajax.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2293-2012 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 99 4891 18 [2012-12-26]
rb-03-99-4891-18_2012-12-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 99 4891 18 [2016-03-17]
rb-03-99-4891-18_2016-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 99 4891 18 [2018-10-19]
rb-03-99-4891-18_2018-10-19.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы условий измерений РУИ-1 (далее - регистраторы) предназначены для измерения и хранения измеренных значений основных климатических параметров (температура воздуха, относительная влажность воздуха и атмосферное давление), а также параметров питающей электросети (напряжения и частоты переменного тока).
Область применения - производственные предприятия, научные учреждения, метрологические и метеорологические службы.
Описание
Регистратор состоит из измерительного блока и двух выносных преобразователей -температуры и влажности.
Преобразователи температуры и влажности выполнены на микросхемах с цифровыми интерфейсами, позволяющими измерительному блоку регистратора считывать текущие значения этих параметров.
Измерение атмосферного давления происходит с помощью преобразователя давления, размещённого в измерительном блоке. Преобразователь давления имеет аналоговый выход, сигнал с которого поступает на аналого-цифровой преобразователь, которым управляет контроллер.
Измеренные значения температуры, влажности и давления выводятся на экран монитора ПЭВМ и хранятся в энергонезависимой памяти.
Обмен данными регистратора с ПЭВМ осуществляется по последовательному интерфейсу RS 232.
Обмен данными с любой IBM-совместимой ПЭВМ осуществляется с помощью программного обеспечения "METEO.EXE", входящего в комплект поставки регистратора. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
MeTeo_inst.exe |
c7453b28c50b70758f132281 cf2349cc |
1.0.0.0 |

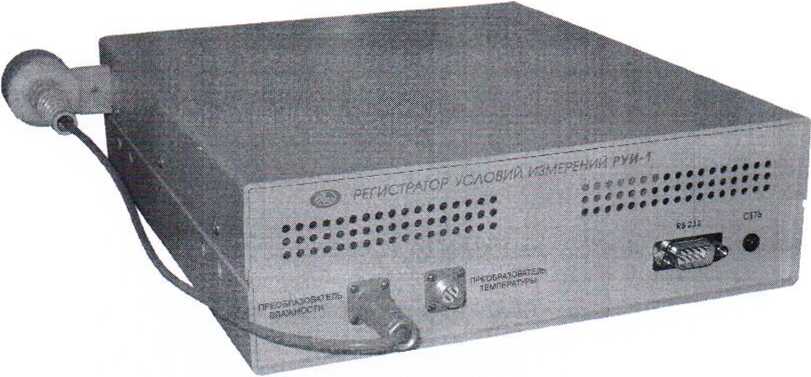

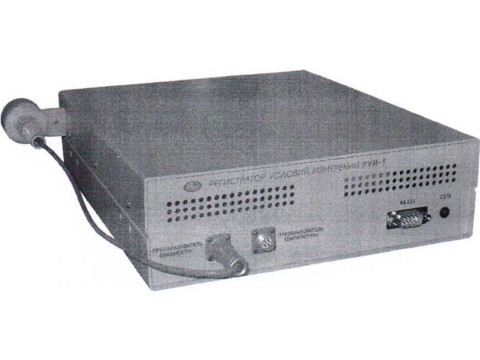

Внешний вид регистратора показан на рисунке 1.
Схема пломбировки регистратора условий измерений РУИ-1 для защиты от несанкционированного доступа с указанием места для нанесения оттиска знака поверки приведена в приложении А.
Рисунок 1 - Внешний вид регистратора условий измерений РУИ-1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики регистратора условий измерений РУИ-1 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений температуры окружающего воздуха, °C |
от 5 до 50 |
|
Диапазон показаний температуры окружающего воздуха, °C |
от 5 до 120 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
±0,2 |
|
Диапазон измерения относительной влажности окружающего воздуха, % |
от 25 до 95 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении относительной влажности окружающего воздуха, % |
±3 |
|
Диапазон измерения атмосферного давления, кПа |
от 83,993 до 105,991 |
|
Пределы допускаемой абсолютной погрешности при измерении атмосферного давления, кПа |
±0,3 |
|
Диапазон измерения напряжения однофазной сети переменного тока, В |
от 180 до 253 |
|
Пределы допускаемой относительной погрешности при измерении напряжения однофазной сети переменного тока, % |
±0,5 |
|
Диапазон измерения частоты однофазной сети переменного тока, Гц |
от 48 до 60 |
|
Пределы допускаемой относительной погрешности при измерении частоты однофазной сети переменного тока, % |
±0,1 |
|
Напряжение питания переменного тока, В |
от 180 до 253 |
|
Частота сети питания, Гц |
от 48 до 60 |
|
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
I ; |
|
Время непрерывной работы, ч, не менее |
24 |
|
Потребляемая мощность, В-A, не более |
20 |
|
Габаритные размеры, мм, не более |
285x78x310 |
|
Масса, кг, не более |
3,0 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 20 |
|
Климатические условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
от 5 до 40 до 90 % при температуре 25 °C от 84 до 106 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Среднее время восстановления, ч, не более |
2 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель регистратора методом офсетной печати и на титульной лист руководства по эксплуатации - типографским способом.
Комплектность
Комплект поставки регистратора указан в таблице 3.
Таблица 3
|
Наименование, тип |
Количество, шт. |
Примечание |
|
1 Регистратор условий измерений РУИ-1, в составе: - блок измерительный; |
1 | |
|
- преобразователь влажности; |
1 |
Маркировка "В" |
|
- преобразователь температуры |
1 |
Маркировка "Т" |
|
2 Кабель сетевой (SCZ-1) |
1 | |
|
3 Кабель интерфейсный |
1 |
"RS 232" |
|
4 Вставка плавкая ВП1-1В 1 А 250 В |
2 | |
|
5 Программа связи с ПЭВМ |
1 |
Компакт-диск |
|
6 Руководство по эксплуатации |
1 | |
|
7 Методика поверки |
1 | |
|
8 Упаковка |
1 | |
|
9 ПЭВМ |
1 |
По отдельному заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039890.003-2012 Регистратор условий измерений РУИ-1. Технические условия.
МРБ МП.2293 - 2012 Регистратор условий измерений РУИ-1. Методика поверки.
Заключение
Регистраторы условий измерений РУИ-1 соответствуют требованиям ТУ BY 100039890.003-2012, ГОСТ 22261-94, Техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования”, ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ТС BY/112 11.01. ТР 004 003 14651).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. +375 17 334-98-13
Факс +375 17 288 09 38
Аттестат аккредитации № BY/112 02.1.0.0025
