Измерители облачности СД-02-2006
| Номер в ГРСИ РФ: | РБ 03 22 3926 17 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Измерители облачности СД-02-2006 (далее - измерители) предназначены для определения высоты нижней границы облаков (далее - ВНГО) при проведении метеорологических измерений в аэропортах и в метеорологической сети наблюдений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 3926 17 |
| Наименование | Измерители облачности СД-02-2006 |
| Год регистрации | 2017 |
| Номер сертификата | 11058 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ПЕЛЕНГ"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017) 263-77-02 / факс (017) 369-85-43 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1884-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 22 3926 17 [2017-09-26]
rb-03-22-3926-17_2017-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 3926 17 [2012-10-30]
rb-03-22-3926-17_2012-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 3926 17 [2011-06-27]
rb-03-22-3926-17_2011-06-27.pdf
|
Скачать |
Описание типа
Назначение
Измерители облачности СД-02-2006 (далее - измерители) предназначены для определения высоты нижней границы облаков (далее - ВНГО) при проведении метеорологических измерений в аэропортах и в метеорологической сети наблюдений.
Область применения - аэропорты, аэродромы местных авиалиний, посадочные площадки, метеостанции.
Описание
Измерители состоят из блока оптико-электронного (далее - БОЭ), основания и программного обеспечения (далее - ПО).
В состав БОЭ входят оптическая система с передающим и принимающим каналами и процессор, обеспечивающий процессы измерения и управления.
Принцип действия основан на измерении времени прохождения импульсом оптического излучения расстояния до нижней границы облака и обратно, с последующим вычислением высоты облачности.
Оптический импульс, сформированный передатчиком оптической системы БОЭ, излучается, отражается от различных сред атмосферы, принимается приемником оптической системы БОЭ и преобразуется в электрический сигнал. Полученный сигнал усиливается и преобразовывается в цифровой код, обрабатывается соответствующим ПО и передается по модему или интерфейсу RS232 на ПК.
Внешний вид измерителя представлен на рисунке 1.
Схема пломбирования измерителей от несанкционированного доступа с указанием места нанесения знака поверки (клейма-наклейки) приведена в Приложении А.

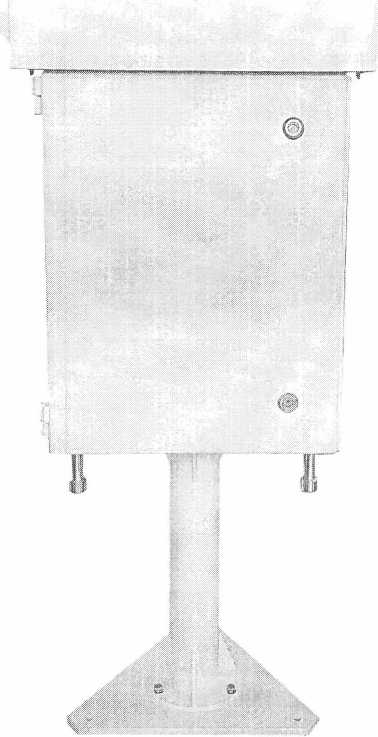

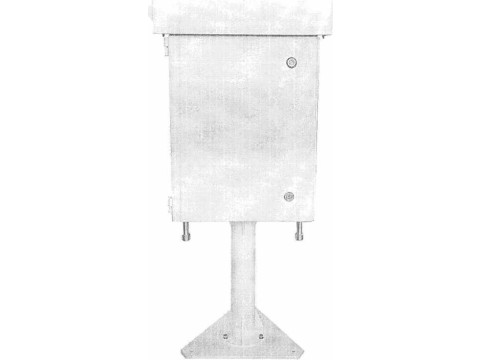

Рисунок 1 - Внешний вид измерителя
Влияние ПО учтено при нормировании метрологических характеристик измерителя. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данныеJ1O
|
Обозначение измерителя |
Наименование ПО |
Номер версии ПО |
|
СД-02-2006 |
ING02008 |
2.3.3 |
Примечание - Допускается применение более поздних версий ПО, при условии,
что метрологически значимая часть ПО останется без изменений
.сСИНДд
Государственный реебф I средств измерений / \ Республики Беларусь / ^Тостов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителей приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений высоты облаков, м Пределы допускаемой погрешности измерителя при измерении ВНГО: - в диапазоне измерений от 15 до 100 м - в диапазоне измерений свыше 100 до 2000 м - в диапазоне измерений свыше 2000 до 7000 м |
от 15 до 7000 ±10 м ±10 % (относительная) ±5 % (относительная) |
|
Длительность одного цикла измерения, с, не более |
15 |
|
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность воздуха при температуре плюс 35 °C, % - диапазон атмосферного давления, кПа |
от минус 50 до плюс 50 до 95 от 66,0 до 106,7 |
|
Диапазон напряжений питания от сети переменного тока с номинальной частотой 50 Гц, В Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более |
от 207 до 253 150 1400 х 530 х 340 |
|
Масса, кг, не более Степень защиты оболочки по ГОСТ 14254-96 |
80 IP 53 |
Знак утверждения типа
Знак утверждения типа наносится на табличку корпуса БОЭ измерителя фотохимическим методом и на руководство по эксплуатации типографским способом.
Комплектность
Комплект поставки измерителя указан в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Кол-во |
|
1 |
2 |
3 |
|
6272.01.00.000 |
БОЭ в составе: | |
|
6272.01.01.000 |
Блок измерительный |
1 |
|
6272.01.02.000 |
Кожух |
1 |
|
6272.01.01.100 |
Основание |
1 |
|
1530.100230519. 6272-01 |
ПО (на диске) |
1 |
|
6272.00.02.000 |
Комплект монтажный |
1 |
|
6272.00.03.000 |
Комплект запасных частей, инструмента приспособлений | |
|
-—--------------------------------------------------------------------------------------------- |
Эксплуатационная документация |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
6272.00.00.000РЭ |
Руководство по эксплуатации |
1 |
|
6272.00.00.000ФС |
Формуляр |
1 |
|
МРБ МП.1884-2009 |
Методика поверки |
1 |
|
- ------------------------------------------------------------------- |
JTK_______ ____ Монитор Источник бесперебойного питания Расширитель портов |
1* Г - г V |
* Поставляется по согласованию с заказчиком. Конфигурация уточняется при заказе. ____ ___________
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230519.191-2010 «Измеритель облачности СД-02-2006»;
МРБ МП. 1884-2009 «Измеритель облачности СД-02-2006».
Заключение
Измерители облачности СД-02-2006 соответствуют требованиям технических условий ТУ BY 100230519.191-2010, требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации соответствия: ЕАЭС № BY/112 11.01. ТР004 003 22459, декларация действительна по 17.05.2022).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
|
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025 |
