Амперметры ферродинамические АФ1
| Номер в ГРСИ РФ: | РБ 03 13 3454 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Амперметры |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
Амперметры ферродинамические АФ1 (далее - амперметры) предназначены в комплекте с трансформаторами тока ТФ1 или ТФ2 для измерения переменного тока частотой от 350 до 1200 Гц напряжением не выше 250 В в электросетях летательных аппаратов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3454 17 |
| Наименование | Амперметры ферродинамические АФ1 |
| Год регистрации | 2017 |
| Номер сертификата | 11062 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка проводится по ГОСТ 8.497-83. Подлежат первичной поверке при выпуске из производства. |
Поверители
Скачать
|
Описание типа РБ 03 13 3454 17 [2010-06-25]
rb-03-13-3454-17_2010-06-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3454 17 [2013-02-20]
rb-03-13-3454-17_2013-02-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3454 17 [2017-09-27]
rb-03-13-3454-17_2017-09-27.pdf
|
Скачать |
Описание типа
Назначение
Амперметры ферродинамические АФ1 (далее - амперметры) предназначены в комплекте с трансформаторами тока ТФ1 или ТФ2 для измерения переменного тока частотой от 350 до 1200 Гц напряжением не выше 250 В в электросетях летательных аппаратов.
Амперметры могут применяться на пассажирских, транспортных самолетах, вертолетах и на других летательных аппаратах.
Описание
Принцип действия амперметров ферродинамической системы основан на взаимодействии двух магнитных потоков, создаваемых токами, протекающими по подвижной рамке и неподвижной катушке. При прохождении тока по обмоткам подвижной рамки и неподвижной катушки вследствие взаимодействия возникающих при этом магнитных полей в воздушном зазоре создается электромагнитное усилие, перемещающее подвижную рамку. В момент его уравновешивания усилием, развиваемым противодействующими пружинками, движение рамки прекращается, а укрепленная на подвижной части стрелка указывает значение измеряемой величины на шкале.
Амперметры состоят из измерительного механизма, основания, моста, цоколя, циферблата с пластиной, корпуса, экрана, основания и крышки. Амперметр конструктивно оформлен в металлическом корпусе.
Модификации амперметров, отличающиеся конечными значениями диапазонов измерения, приведены в таблице 1.
Общий вид амперметров приведен на рисунке 1.

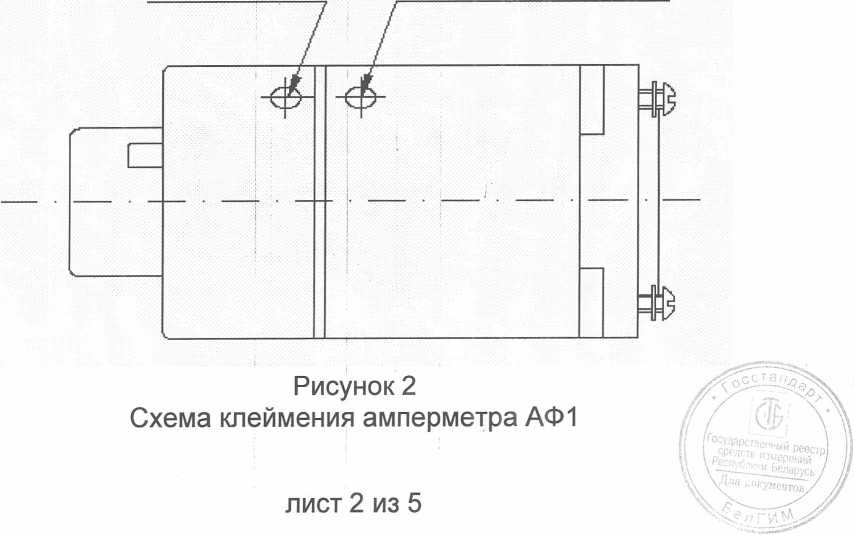

Клеймо ОТК и клеймо поверителя ставится на свободное место основания амперметров. Схема клеймения приведена на рисунке 2.
Таблица 1
|
Условное обозначение амперметров |
Конечное значение диапазона измерений, А |
Цена деления шкалы, А |
Диапазон измерений, А |
В комплекте с каким трансформатором тока работает | |
|
без транс-транс-формато-ра |
в комплекте с трансформатором тока | ||||
|
АФ1-25 |
1,0 |
25 |
1,0 |
7,5-25 |
ТФ1-25, 50, 100/1 |
|
АФ 1-50 |
1,0 |
50 |
2,0 |
15-50 |
ТФ1-25, 50, 100/1 |
|
АФ 1-75 |
1,0 |
75 |
5,0 |
22,5-75 |
ТФ1-75, 150/1 |
|
АФ1-100 |
1,0 |
100 |
5,0 |
30-100 |
ТФ1-25, 50, 100/1 |
|
АФ1-150 |
1,0 |
150 |
5,0 |
45-150 |
ТФ1-75, 150/1 |
|
АФ 1-200 |
1,0 |
200 |
10,0 |
60-200 |
ТФ1-200/1 |
|
АФ1-300 |
1,0 |
300 |
10,0 |
90-300 |
ТФ1-300/1 |
|
АФ 1-400 |
1,0 |
400 |
20,0 |
120-400 |
ТФ2-400/1 |
|
АФ1-600 |
1,0 |
600 |
20,0 |
180-600 |
ТФ2-600/1 |

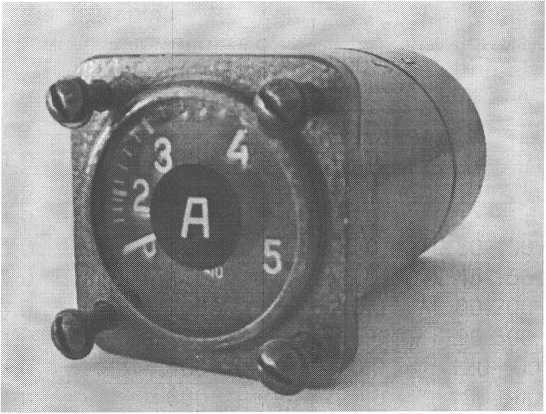

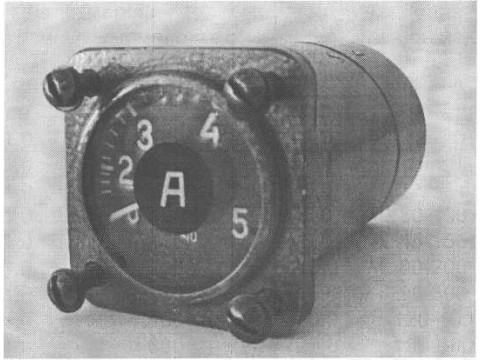

Рисунок 1
Общий вид амперметра АФ1
Клеимо ОТК Клеимо поверителя
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Пределы допускаемой основной приведенной погрешности амперметров в диапазоне измерений, от конечного значения диапазона равны ±2 %.
Примечание. Погрешность амперметра указана без учета погрешностей на трансформатор тока.
2 Пределы допускаемой погрешности амперметров, вызванной только изменением частоты от 350 до 1200 Гц, от конечного значения диапазона измерений равны ±3,5 %.
3 Пределы допускаемой погрешности амперметров при отклонении температуры окружающего воздуха от нормальной (20±5) °C от минус 60 °C до плюс 60 °C, от конечного значения диапазона измерений равны ±3,5 %.
4 Пределы допускаемой дополнительной погрешности амперметров, вызванные изменением положения (наклоном) их от нормального положения на 45° в любом направлении, от длины шкалы равны ±2 (1,5 мм) %.
5 Потребляемая мощность, не более 2,5 В А.
6 Масса, не более 0,375 кг.
7 Габаритные размеры 103x47,4x47,4 мм.
8 Гарантийный срок службы:
- на пассажирских самолетах 6 лет;
- на транспортных и остальных самолетах и вертолетах 9 лет.
9 Назначенный ресурс эксплуатации амперметров:
- на пассажирских и транспортных самолетах при 2 ремонтах в течение срока службы 30 лет, 30000 ч налета;
- на вертолетах при 2 ремонтах в течение срока службы 25 лет, 12000 ч налета;
- на остальных самолетах при 2 ремонтах в течение срока службы 30 лет, 10000 ч налета.
10 Рабочие условия эксплуатации:
- температура окружающего воздуха от минус 60 °C до плюс 60 °C;
- относительная влажность, при температуре (20±5) °C, от 40 % до 80 %;
- постоянно действующая вибрация с ускорением (0,2±0,1) д.
Знак утверждения типа
Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.
Комплектность
Комплекты поставки амперметров указаны в таблицах 2, 3.
Таблица 2 - Комплект 1 поставки амперметров
|
Наименование |
Количество |
|
Амперметр АФ1 |
1 шт. |
|
Трансформатор тока |
1 шт. |
|
Этикетка на амперметр |
1 экз. |
|
Этикетка на трансформатор |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
1 экз. (на партию по согласованию с заказчиком) |
Таблица 3 - Комплект 2 поставки амперметров
|
Наименование |
Количество |
|
Амперметр АФ1 |
1 шт. |
|
Трансформатор тока |
1 шт. |
|
Переходное устройство 5ПМ. 180.006 |
1 шт. |
|
Этикетка на амперметр |
1 экз. |
|
Этикетка на трансформатор |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
1 экз. (на партию по согласованию с заказчиком) |
Примечание - Амперметры могут поставляться без трансформаторов тока по требованию потребителя.
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ 25-04-1237-76 Амперметр ферродинамический АФ1. Технические условия.
ГОСТ 8.497-83 Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки.
Заключение
Амперметры ферродинамические АФ1 соответствуют требованиям ТУ 25-04-1237-76.
Амперметры ферродинамические АФ1 подлежат первичной поверке.
