Амперметры ЦА8500

Назначение

Амперметры ЦА8500 (далее нала и диапазонов измерений и\

Амперметры ЦА8500/1, ЦА ного значения силы однофазной

Амперметры ЦА8500/3 - Ц/ ного значения силы однофазной

Амперметры имеют встроен ровом коде с персональной ЭВЬ/

ОБЛАСТЬ ПРИМЕНЕНИ

Амперметры применяются ;) менного и постоянного тока кла<

Описание

Принцип действия амперме сигнала силы однофазного перс код. Далее вычисление требуемс ное значение отображается на щ ся по интерфейсу RS-232.

1696.014-2002, ГОСТ 12997-84, комплекту документации :ктроприбор". г. Витебск, Республика Беларусь.

- амперметры) в зависимости от вида измеряемого сиг-[еют шесть модификаций.

$500/2 предназначены для измерения среднеквадратич-

з переменного тока.

l8500/6 предназначены для измерения среднеквадратич-

э переменного тока и силы постоянного тока.

ный интерфейс RS-232 для обмена информацией в циф-1 или автоматизированной системой.

Я

(ля поверки стрелочных и цифровых амперметров пере-зса точности 0,3 и менее точных.

гров основан на преобразовании аналогового входного именного тока или силы постоянного тока в цифровой зй величины производится в цифровой форме. Измерен-4фровом табло амперметра и в цифровом код^^^^йет-

V уье.щр„С1> ] jj

лист 1 из 7

В зависимости от вида измеряемого сигнала и диапазонов измерений амперметры имеют шесть модификаций (см. таблицу 1).

Конструктивно амперметры состоят из следующих основных узлов: корпуса, передней и задней панелей, платы индикации, платы измерения.

Корпус, передняя и задняя панели амперметров выполнены из изоляционного материала. Корпус состоит из двух частей. Винты, скрепляющие верхнюю и нижнюю части корпуса, находятся под угловыми защелками в верхней части корпуса.

Амперметры имеют автоматический и ручной режим переключения диапазонов измерений.

Амперметры имеют электронную защиту от перегрузки.

Питание амперметров осуществляется от сети переменного тока напряжением (220 ^33 ) V, частотой (50 ± 0,5) Hz.

Амперметры имеют предохранитель по цепи питания.

В цепь питания амперметры включаются при помощи кабеля сетевого, входящего в комплект поставки амперметров.

Подключение амперметров к измерительной цепи осуществляется при помощи проводов измерительных или кабеля измерительного, входящих в комплект поставки амперметров.

Общий вид амперметров приведен на рисунках 1,2.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений (далее -Знак поверки) приведены в приложении А.

Дяя документов

лист 2 из 7

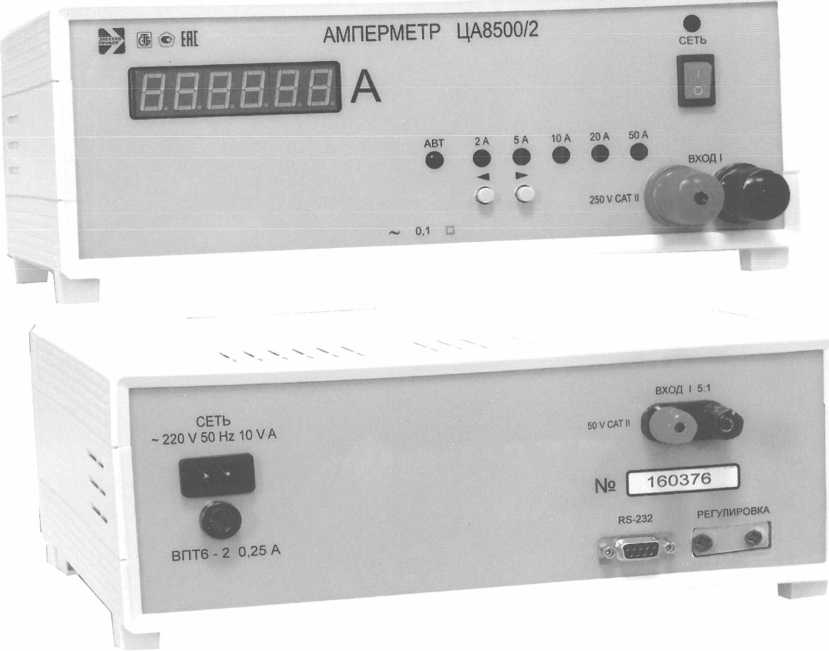

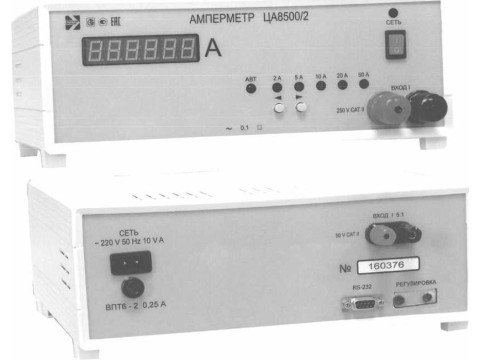

Рисунок 1 - Общий вид амперметров ЦА8500/1, ЦА8500/2

АМПЕРМЕТР ЦА8500/3

СЕТЬ

Описание типа средства измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики измеряемых сигналов в зависимости от модификации амперметра приведены в таблице 1.

Нормальная область частот измеряемых сигналов от 45 до 55 Hz.

Рабочая область частот измеряемых сигналов от 55 до 1000 Hz.

Таблица 1

Примечание - За нормирующее значение измеряемого сигнала для каждого диапазона измерений принимается конечное значение этого диапазона измерений.

Класс точности................................................................................. 0,1

Пределы допускаемой основной приведенной погрешности от нормирующего значения измеряемого сигнала для каждого из диапазонов измерений, %.......... ±0,1

Пределы допускаемых дополнительных приведенных погрешностей от нормирующего значения измеряемого сигнала для каждого из диапазонов измерений, %: а) при изменении температуры окружающего воздуха от (20 ± 2) °C до 10 °C и 35 °C на каждые 10 °C...................................................................... ±0,1

б) при воздействии внешнего однородного магнитного поля постоянного или переменного тока частотой 50 Hz с магнитной индукцией 0,5 тТ при самом неблагоприятном направлении и фазе магнитного поля

в) при изменении частоты измеряемого сигнала в рабочей области частот от 55 до 1000 Hz

г) при изменении напряжения питания от номинального значения 220 V до 242 V и 187 V

Входное сопротивление амперметров с учетом проводов измерительных или кабеля измерительного (для ЦА8500/2) из комплекта поставки ампермет

ров, Q, не более: ЦА8500/1: по переменному току

ЦА8500/2: по переменному току

- ВХОД I (с учетом кабеля измерительного)

- ВХОД I (без учета кабеля измерительного)

-ВХОД1 (5:1)

ЦА8500/3: по переменному току

по постоянному току. ЦА8500/4: по переменному току по постоянному току. ЦА8500/5 : по переменному току по постоянному току. ЦА8500/6: по переменному току по постоянному току.

13

........................ 3,5

Описание типа средства измерений

Мощность, потребляемая амперметрами от измерительной цепи с учетом проводов измерительных или кабеля измерительного (для ЦА8500/2) из комплекта поставки амперметров, не более:

ЦА8500/1: по переменному току, V-A

ЦА8500/2: по переменному току, V A

- ВХОД I (с учетом кабеля измерительного)

- ВХОД I (без учета кабеля измерительного)

- ВХОД I (5:1)

ЦА8500/3: по переменному току, V-А.................. 0 0052

по постоянному току W..................... о 0052

ЦА8500/4: по переменному току, V-А

по постоянному току W

ЦА8500/5: по переменному току, V-А

по постоянному току W

ЦА8500/6: по переменному току, V A

по постоянному току W

Мощность, потребляемая амперметрами от цепи питания, V A, не более

Условия эксплуатации:

- температура окружающего воздуха, °C..............................................от 10 до 35;

- относительная влажность.......................................................до 75 % при 30 °C

Габаритные размеры, mm, не более...................................................300x320x150

Масса, kg, не более

Средний срок службы, лет, не менее

Гарантийный срок эксплуатации, месяцев

Средняя наработка на отказ, h, не менее

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель амперметров методом трафаретной печати и на эксплуатационную документацию методом лазерной печати.

Комплектность

Комплект поставки амперметров приведен в таблице 2. Таблица 2

Описание типа средства измерений

ТЕХИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 300080696.014-2002 "Амперметры ЦА8500 и вольтметры ЦВ8500. Технические условия".

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ТР ТС 004/2011 "О безопасности низковольтного оборудования".

ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

МП.ВТ.024-2002 "Амперметры ЦА8500 и вольтметры ЦВ8500. Методика поверки".

Заключение

Амперметры ЦА8500 соответствуют требованиям ТУ РБ 300080696.014-2002, ГОСТ 12997-84, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал 12 месяцев.

Государственные контрольные испытания проведены:

РУП "Витебский ЦСМС",

210015, г. Витебск, ул. Б. Хмельницкого, 20.

Аттестат аккредитации № BY/112 02.6.0.0003.

Научно-исследовательским центром испытаний средств измерений и техники РУП "БелГИМ",

220053, г. Минск, Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025.
