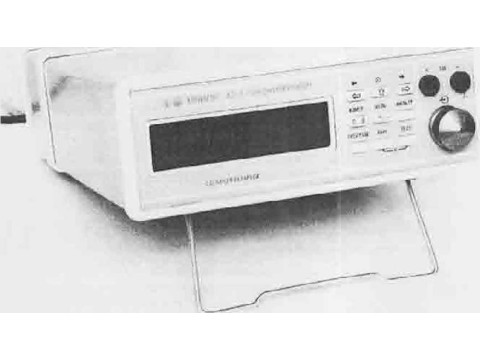

Пикоамперметры А2-1

Номер в ГРСИ РФ:	РБ 03 13 0382 05
Раздел:	Средства измерений электрических величин [13]
Категория:	Амперметры
Производитель / заявитель:	ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск

Скачать

	Описание типа РБ 03 13 0382 05 [2010-12-27] rb-03-13-0382-05_2010-12-27.pdf	Скачать
	Описание типа РБ 03 13 0382 05 [1997-05-31] rb-03-13-0382-05_1997-05-31.pdf	Скачать
	Описание типа РБ 03 13 0382 05 [2005-01-01] rb-03-13-0382-05_2005-01-01.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Пикоамперметры предназначены для измерения постоянных и низкочастотных сигналов гока от источников, выходное сопротивление которых может находиться в широком диапазоне значений.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 0382 05
Наименование	Пикоамперметры А2-1
Год регистрации	2005
Номер сертификата	3653
Дата регистрации	2005-11-29
Срок действия	-
Получатель сертификата	ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по УШЯИ.411131.02 МП (МРБ МП.1535-2006).

Поверители

Скачать

	Описание типа РБ 03 13 0382 05 [2010-12-27] rb-03-13-0382-05_2010-12-27.pdf	Скачать
	Описание типа РБ 03 13 0382 05 [1997-05-31] rb-03-13-0382-05_1997-05-31.pdf	Скачать
	Описание типа РБ 03 13 0382 05 [2005-01-01] rb-03-13-0382-05_2005-01-01.pdf	Скачать

Описание типа

Назначение Описание ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

11икоа.мперме1ры могут быть использованы в микроэлектронике, радиотехнике, электронике, газовой промышленности, медицине и ядерной энергетике.

Описание

Принцип действия пикоамперметра основан на преобразовании поступающих на ею вход сигналов тока электрометрическим блоком в постоянное или медленно меняющееся напряжение и измерение его уровня аналого-цифровым методом.

Пикоамперметр состоит из двух блоков: измерителя и адаптера.

Основным элементом электрометрического усилителя (ЭМУ) является его входной преобразователь напряжения. предназначенный для создания на выходе сигнала, пропорционального измеряемому сигналу и имеющего достаточный уровень и мощность для дальнейшего усиления.

С выхода ЭМУ сигнал поступает на выходной усилитель, а с него на аналоговый выход и на АЦП. В АЦП измеряемый сигнал преобразуется во временной инюрвал (импульсы, дли 1сльнос|ь которых пропорциональна величине сигнала), который поступает в счетчик-таймер, где формируется двоичный код. эквивалентный величине сигнала.

Дальнейшая обработка сигнала (т.е. формирование результата измерения, выдача его на индикаюр, передача в ИНС через последовательный интерфейс, прием команд оператора с клавишного пульта и формирование сигналов управления всеми узлами прибора выполняется устройством управления, включающим в себя устройство управления микропроцессорное (УУМ), счетчик-таймер, регистр управления, устройство ввода-вывода.

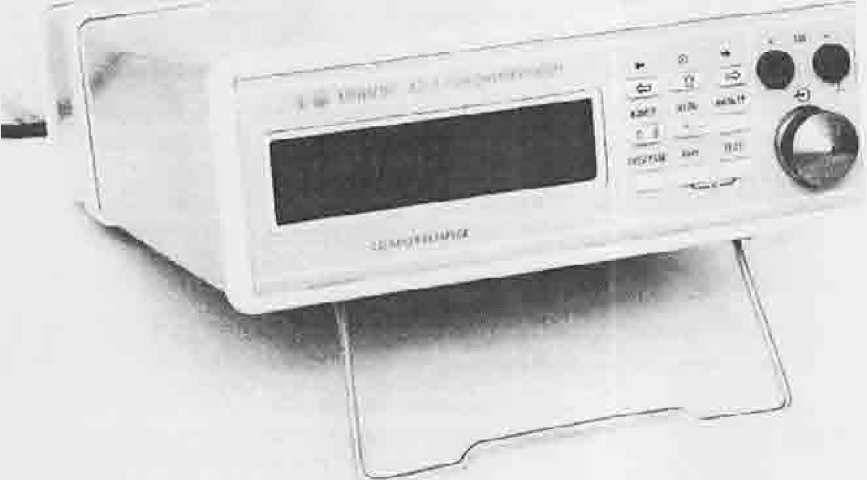

Внешний вид пикоамперметра приведен на рисунке I.

Место нанесения клейма-наклейки - передняя панель пикоамперметра.

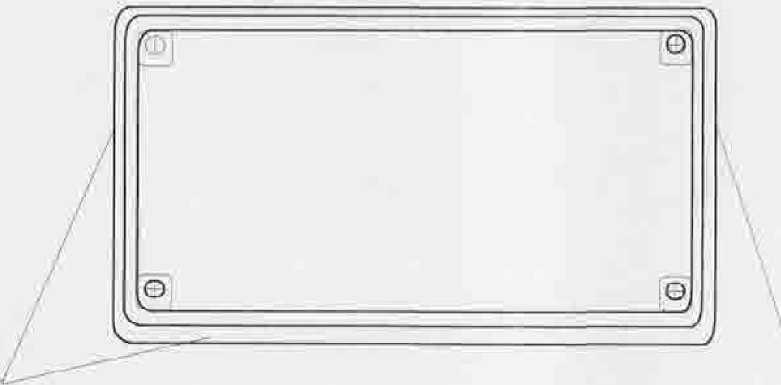

Места нанесения клейма поверителя приведены на рисунке 2.

Рисунок I Внешний вид пикоамперметра

Мести нанесения клейма поверителя

Место нанесении клейма 07 К

Рисунок 2

j liter ift 4

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемого тока. А

По1решность измерения. %

-для диапазона 10 11 А

• для диапазона 10 й' А

- для диапазонов 10‘9; 10”; 10' А

-для диапазонов I06; И)’5; !04; 10 А

Обмен информацией через внешний интерфейс

Питание - от сети переменного тока напряжением

Потребляемая мощность, не более Масса (без адаптеров), не более 1 абаритиые размеры, не более Рабочие условия эксплуатации.

температура окружающего воздуха

- относительная влажность воздуха - атмосферное давление

Предельные условия транспортирования!

- температура окружающего воздуха

- относительная влажность воздуха - атмосферное давление

Средняя наработка на отказ, не менее

от 210 14 до 1-10л

£[2.5 + 0,! (1к/1х- 1)1

±[1 +0,1 (1к /1х - 1]

1(0,25 । 0.1 (1к/1х- 1)1

£[0,15 + 0,1 (1к/1х - 1)1,

где 1к конечное значение установленного диапазона.

А;

1х - измеряемое значение. А

СТЫК-С2 (RS-232C) скорос ть обмена от 75 до 9600 бит/с

(230 ± 23) В, частота (50 + 0.5) 1 ц

10 ВА

1,6 кг

300x220x87 мм

ОТ 5 °C до 40 *С

до 80 % при температуре 30 °C

от 630 мм рт. ст. (84 кПа) до 800 мм pi. ст. (106.7 к11а)

ог минус 50 °C до плюс 50 °C;

до 95 % при температуре 25 °C;

от 84 до 106,7 (от 630 до 800) кПа (мм рт.ст.)

15000 ч

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на переднюю панель измерителя методом офсетной печати, на эксплуатационную документацию - типографским методом.

Комплектность

Обозначение	Наименование, тип	Количество на комплект	Примечание
УШЯИ.411131.002	Пикоамперметр А2-1	1
УШЛИ.43661 1.010	Адаптер СТЫК С2	1
УШЯИ.441461.008	Камера измерительная	1
АГ0.481.303 ТУ	Вставка плавкая ВП1-1-0.25А 250 В Принадлежности ■	2
Тг4.854.966	- кабель	1	Измерительный
Тг4.854.069-08	- кабель	1	Для аналогового выхода
УШЯИ.303657.030	- контакт	I	Для работы с измерительной камерой
Тг7.732.961	- контакт	3	Для кабеля измерительною
Тг7.750.190	- наконечник	3	То же
lr6.625.OI2	- зажим	3	1 о же
	OiBepiKa	1
УШЯИ.411 153.002 РЭ	Руководство по эксплуатации	I	• -
УШЛИ 411131.002 МП (МРБ МП. 1535-2006)	Методика поверки	1	•- 1 i
УШЛИ.305641.025	Упаковка	I	•- 1 i

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и мшнитных величин. Общие технические условия", ГОСТ 23913-79 “Средства измерений электрометрические. Общие технические условия.” ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования”. Методика поверки У ШЯИ.411131.002 МП (МРБ МП. 1535 - 2006).
