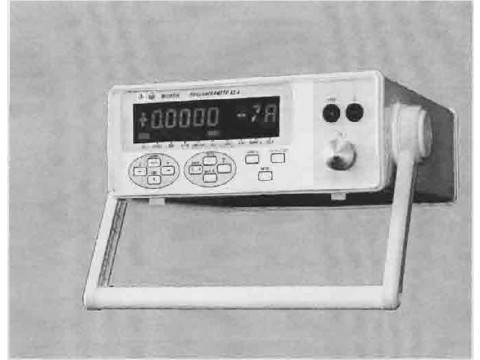

Пикоамперметры А2-4
| Номер в ГРСИ РФ: | РБ 03 13 3492 07 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Амперметры |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Пикоамперметры А2-4 (далее - пикоамперметры) предназначены для измерения постоянных и медленно изменяющихся сигналов тока от источников, выходное сопротивление которых может находиться в диапазоне от 1 • I О4 до 1 1016 О.м.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3492 07 |
| Наименование | Пикоамперметры А2-4 |
| Год регистрации | 2007 |
| Номер сертификата | 4824 |
| Дата регистрации | 2007-08-28 |
| Срок действия | - |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1725-2007 |
Поверители
Скачать
|
Описание типа РБ 03 13 3492 07 [2007-01-01]
rb-03-13-3492-07_2007-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3492 07 [2009-10-22]
rb-03-13-3492-07_2009-10-22.pdf
|
Скачать |
Описание типа
Назначение
Пикоамперметры А2-4 (далее - пикоамперметры) предназначены для измерения постоянных и медленно изменяющихся сигналов тока от источников, выходное сопротивление которых может находиться в диапазоне от 1 • I О4 до 1 1016 О.м.
Пикоампермегры могут быть использованы в микроэлектронике, радиотехнике, электронике, газовой промышленности, медицине и ядерной энергетике.
Описание
осуществляется с помощью электрометрического коммутатора.
Управление всеми функциональными узлами пикоамперметра, прием и обработ ванных результатов измерения, прием и обработку команд оператора с клавишного iiXw
Принцип действия пикоамперметра основан на преобразовании поступающих на его вход сигналов тока электрометрическим блоком в постоянное или медленно меняющееся напряжение и измерение его уровня аналого-цифровым методом
Основным элементом пикоамперметра является электрометрический усилитель (ЭМУ), предназначенный для создания на выходе сигнала, пропорционального измеряемому сигналу и имеющего достаточный уровень и мощность для дальнейшего усиления. С выхода ЭМУ сигнал поступает на масштабный усилитель, а с него на аналоговый выход и на сумматор. В сумматоре сигнал, поступающий с ЭМУ суммируется с напряжением источника опорного напряжения (ИОП). Это необходимо для согласования двуполярного выхода ЭМУ со входом однополярного АЦП, используемого в пикоамперметре.
В АЦП измеряемый сигнал преобразуется во временной интервал (импульсы, длительность которых пропорциональна величине сигнала), который поступает в счетчик-таймер, где формируется двоичный код, эквивалентный величине сигнала.
Подключение необходимых элементов во входной цепи для выбранного режима работы
результатов измерения на индикаторное табло выполняется с помощью микропроцессурнб^^ж-V
|
ПИКОАМПЕРМЕТРЫ А2-4 |
Внесены в Государственный реестр средств измерения Регистрационный № РЬ 0$ СЯ |
троллера (МПК).
Устройство ввода-вывода обеспечивает возможность вывода результатов измерений и прием команд управления по интерфейсу СТЫК С2 (RS-232C).
Конструктивно пикоамперметр выполнен в металлическом кожухе, зажатом передней и задней панелями. Вся схема пикоамперметра выполнена на трех печатных платах. Узел клавишного пульта интегрирован с передней панелью пикоамперметра.
Места нанесения знака поверки, оттиска знака поверки и клейма изготовителя приведены в приложении А к описанию тина.

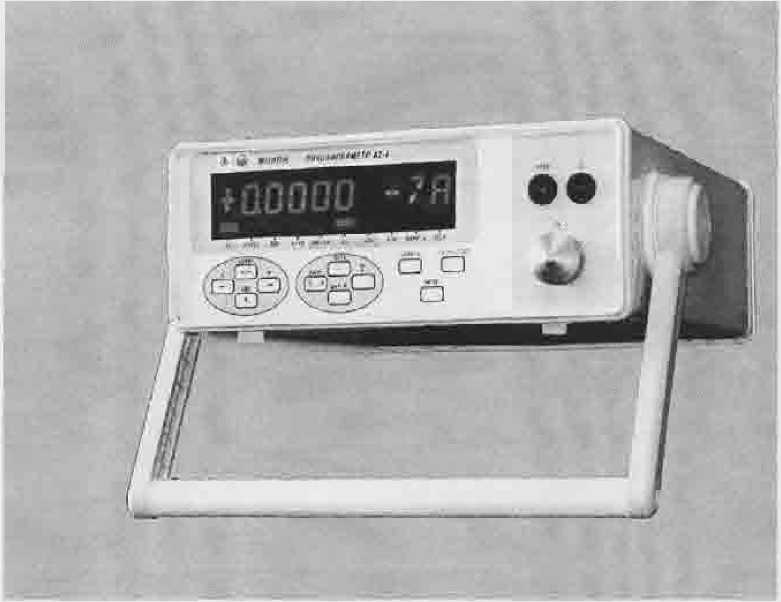

Внешний вид пикоамперметров представлен на рисунке 1.
Рисунок I - Внешний вид пикоамперметра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице I.
|
Наименование параметра и единицы измерения |
Значение |
|
Диапазон измеряемых токов. А |
от 1 10‘" до 1 10‘2 |
|
Пределы допускаемой погрешности измерения. %: | |
|
- для диапазона 10’11; 10’"'А |
±[0.5 + 0,025 (1к/1х- 1)1 |
|
- для диапазонов 10 Л 1О’Х А |
±[0.25 + 0.01 (ТкЛх- 1)1 |
|
- для диапазонов 10‘7; ЮЛ 1О‘?; 10ч; 10'3; 1О‘Л А |
±[0.1+0.01 (1к/1х- 1 )1. |
|
где 1к - конечное значение установленного | |
|
диапазона. А; | |
|
1х - измеряемое значение, А. | |
|
Диапазон сопротивлений, определяемых методом вычисления. Ом |
от МО4до2-10м г- ~ . --- |
Продолжение таблицы 1
|
Наименование параметра и единицы измерения |
Значение |
|
Пределы допускаемой погрешности сопротивления, определяемого методом вычисления, % |
Sr = 5, + 6Us где 8, - погрешность измерения тока протекающего через объект, %; би - погрешность установки опорного напряжения, % |
|
Максимальная допускаемая емкость на входе на диапазонах: - от 10'“ до 1 О’6 А; - o r 10'5 до10’2А |
0,01 мкФ 1 мкФ |
|
Обмен информацией через внешний интерфейс |
СТЫК-С2 (RS-232C) скорость обмена от 19200 бит/с до 57600 бит/с |
|
Питание - от сети переменного тока напряжением |
(230 ± 23) В, частота (50 ± 0,5) Гц |
|
Потребляемая мощность, не более |
10 В-А |
|
Масса, не более |
3,5 кг |
|
Габаритные размеры, не более |
366x284x105 мм |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха |
от 5 °C до 40 °C |
|
- относительная влажность воздуха |
до 80 % при температуре 30 °C |
|
- атмосферное давление |
от 630 мм рт. ст. (84 кПа) до 800 мм рт. ст. (106,7 кПа) |
|
Предельные условия транспортирования: | |
|
- температура окружающего воздуха |
от минус 50 °C до плюс 50 °C; |
|
- относительная влажность воздуха |
до 95 % при температуре 25 °C; |
|
Средняя наработка на отказ, не менее |
15000 ч |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель измерителя методом офсетной печати. на эксплуатационную документацию - типографским методом.
Комплектность
Комплект поставки в соответствии с таблицей 2.
Таблица 2
|
Обозначение |
Наименование, тип |
Количество на комплект |
Примечание |
|
УШЯИ.411131.003 |
Пикоамперметр А2-4 |
1 | |
|
УН1ЯИ.441461.010 |
Камера измерительная |
1 | |
|
АГ0.481.303 ТУ |
Вставка плавкая В1П-1-0,25А 250 В |
2 | |
|
Принадлежности: | |||
|
Tr4.854.966 |
- кабель |
1 |
Измерительный |
|
1Т4.854.069-08 |
- кабель |
1 |
Для аналогового выхода |
|
УШЯИ.303657.030 |
- контакт |
1 |
Для работы с измерительной камерой |
|
Тг7.732.961 |
- контакт |
3 |
Для кабеля измсри1)^йг^^Ч*\ |
|
Тг7.750.190 |
- наконечник |
3 |
То же ((/ \ \\ |
|
AGF20 |
- зажим |
3 |
Тоже_________| |
|
X \ --—/ // | |||
Ли&КЛйС-
Продолжение таблицы 2
|
Обозначение |
Наименование, тип |
Количество на комплект |
Примечание |
|
УШЯИ.411131.003 РЭ |
Руководство по эксплуатации |
I | |
|
УШЯИ.411131.003 МП (МРБ МП. 1725-2007) |
Методика поверки |
1 | |
|
У1ПЯИ.305646.028 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.082-2008 " Пикоамперметры А2-4. Технические условия"
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ 23913-79 "Средства измерений электрометрические. Общие технические условия".
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования".
МРБ МП. 1725 -2007 "Пикоамперметры А2-4. Методика поверки".
Заключение
Г
Пикоамперметры А2-4 соответствуют требованиям ГОСТ 22261-94, ГОСТ 23913-79, ГОСТ 12.2.091-2002 и ТУ BY 100039847.082-2008.
Межповерочный интервал - не более 12 месяцев (для пикоамперметров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел.: 334-98-13
Аттестат аккредитации К° BY/112 02.1.0.0025
e-mail: kurganski@belgim.by;
http://www.belgim.by
