Актинометры "Пеленг СФ-12"
| Номер в ГРСИ РФ: | РБ 03 11 3098 17 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Актинометры |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Актинометры «Пеленг СФ-12» (далее - актинометры) предназначены для измерения прямой энергетической освещенности солнечным излучением (прямой солнечной радиацией) в спектральном диапазоне длин волн от 0,3 до 10,0 мкм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3098 17 |
| Наименование | Актинометры "Пеленг СФ-12" |
| Год регистрации | 2017 |
| Номер сертификата | 11059 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ПЕЛЕНГ"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017) 263-77-02 / факс (017) 369-85-43 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1651-2007 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 11 3098 17 [2013-02-14]
rb-03-11-3098-17_2013-02-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3098 17 [2019-01-04]
rb-03-11-3098-17_2019-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3098 17 [2017-09-27]
rb-03-11-3098-17_2017-09-27.pdf
|
Скачать |
Описание типа
Назначение
Актинометры «Пеленг СФ-12» (далее - актинометры) предназначены для измерения прямой энергетической освещенности солнечным излучением (прямой солнечной радиацией) в спектральном диапазоне длин волн от 0,3 до 10,0 мкм.
Область применения - проведение непрерывных или периодических измерений на метеорологических (наблюдательных) площадках.
Описание
Актинометр, в зависимости от комплектности, может состоять из преобразователя (с крышкой), блока электронного трехканального, расширителя портов МОХА и программного обеспечения (далее - ПО) для ПЭВМ.
Принцип действия преобразователя основан на преобразовании манганин -константановыми термобатареями преобразователя энергетической освещенности, создаваемой прямым солнечным излучением, в электрический аналоговый сигнал. Далее сигнал с преобразователя поступает на вход аналого-цифрового преобразователя блока электронного трехканального, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного трехканального в виде мгновенного значения напряжения постоянного тока. Блок электронный трехканальный может быть подключен к ПЭВМ по интерфейсу RS-485 через расширитель портов МОХА. С помощью ПО результаты измерений прямой солнечной радиации могут отображаться на экране монитора ПЭВМ и сохраняться в архив.
Актинометр может иметь три различных исполнения:
- исполнение 6265.00.00.000 состоит из преобразователя (с крышкой), блока электронного трехканального для измерения прямой солнечной радиации, расширителя портов МОХА, программного обеспечения;
- исполнение 6265.00.00.000-01 - состоит из преобразователя (с крышкой);
- исполнение 6265.00.00.000-02 - состоит из преобразователя (с крышкой), блока электронного трехканального, программного обеспечения.
Схема с указанием места пломбирования блока электронного трехканального приведена в приложении А.
Внешний вид актинометра представлен на рисунке 1.
| [Государственный реестр II I средств измерений I U \ Республики Бепг.русь /
\Для документов/ /

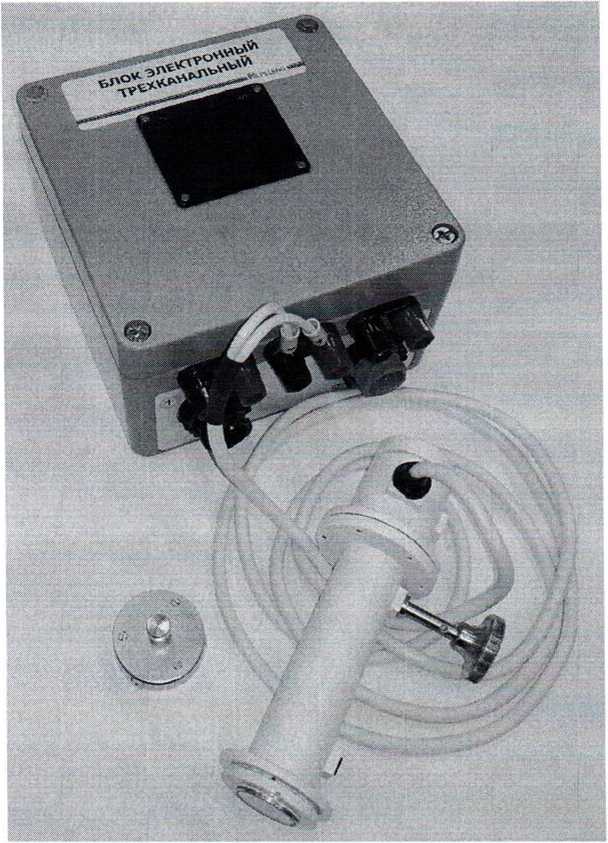

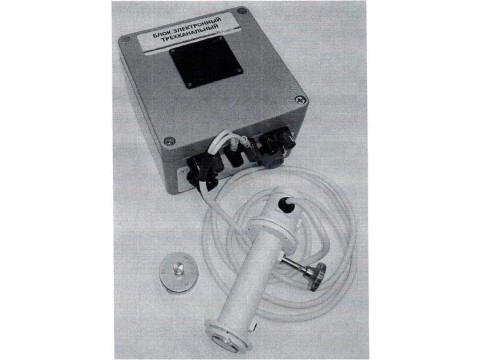

Рисунок 1 - Внешний вид актинометра «Пеленг СФ-12»
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик актинометров. Идентификационные данные ПО приведены в таблице 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики актинометров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 Спектральный диапазон, мкм |
от 0,3 до 10,0 |
|
2 Диапазон измерений энергетической освещенности, кВт/м2 |
от 0,04 до 1,10 |
|
3 Пределы допускаемого значения линейности показаний в диапазоне измерений энергетической освещенности, % |
±1,0 |
|
4 Коэффициент преобразования, мВм2/Вт, не менее |
6 |
|
5 Время установления выходного сигнала, с, не более |
30 |
|
6 Выходное сопротивление, Ом, не более |
30 |
|
7 Пределы допускаемой основной относительной погрешности актинометра при измерении энергетической освещенности, % |
±3 |
|
8 Пределы допускаемой дополнительной относительной погрешности актинометра при измерении энергетической освещенности, вызванной отклонением температуры окружающего воздуха от 20 °C (на каждые 10 °C), % |
±1 |
|
9 Пределы допускаемой абсолютной погрешности блока электронного трехканального при измерении напряжения в диапазоне от 0,05 до 26,00 мВ, мВ |
±(0,0008 UM3M+0,020) |
|
10 Диапазон напряжений питания от сети постоянного тока, В |
от 21,6 до 26,4 |
|
11 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 |
IP53 |
|
12 Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от минус 50 до 50 98 при 25 °C |
|
13 Габаритные размеры, мм, не более: - преобразователя - блока электронного трехканального |
180x90x70 185x160x95 |
|
14 Масса, кг, не более: - преобразователя - блока электронного трехканального |
1,00 2,40 |
|
Примечание - иизм- напряжение на входе блока электронного трехканального, мВ | |
Знак утверждения типа
Знак утверждения типа наносится на документацию (руководство по эксплуатации, паспорт) типографским способом.
Комплектность
Комплект поставки актинометра указан в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Вариант исполнения 6265.00.00.000 - | ||
|
- |
01 |
02 | ||
|
6265.01.00.000 |
Преобразователь (с крышкой) |
1 |
1 |
1 |
|
6251.02.50.000 |
Блок электронный трехканальный |
1 |
- |
1 |
|
1530.100230519. |
Программное обеспечение |
1 | ||
|
6284-90 |
(Диск DVD-RW 4,7 GB) |
I |
1 | |
|
6265.01.00.901 |
Диафрагма |
1 |
1 |
1 |
|
6265.01.00.902 |
Ключ специальный |
1 |
1 |
1 |
|
6251.04.00.000 |
Комплект монтажных частей: |
1 |
- |
1 |
|
6251.04.00.200 |
Кабель питания |
1 |
- |
1 |
|
6251.04.00.500 |
Кабель № 3 |
1 |
- |
1 |
|
6251.04.00.600 |
Кабель № 4 |
1 |
- |
1 |
|
Расширитель портов МОХА* |
1 |
- |
- | |
|
6265.02.01.000 |
Коробка (для преобразователя) |
1 |
1 |
1 |
|
6265.02.01.002 |
Чехол (для преобразователя) |
1 |
1 |
1 |
|
6251.02.30.000 |
Коробка (для блока электронного |
1 | ||
|
трехканального) |
I | |||
|
6251.02.30.004 |
Чехол (для блока электронного |
-| |
1 | |
|
трехканального) | ||||
|
6251.02.30.004-01 |
Чехол (для кабелей) |
1 |
- |
1 |
|
6265.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
|
МРБ МП.1651-2007 |
Методика поверки** |
1 |
1 |
1 |
|
6265.00.00.000 ПС |
Паспорт (со свидетельством о по- |
1 |
-I |
-1 |
|
верке) |
1 |
I |
1 | |
|
6265.00.00.001 |
Чехол (для документации) |
1 |
1 |
1 |
|
* - Конфигурация уточняется при заказе. * * - Допускается комплектовать с РЭ. | ||||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 8.195 - 2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн 0,2 до 25,0 мкм»;
ТУ BY 100230519.185-2007 Актинометр «Пеленг СФ-12»;
МРБ МП.1651-2007 «Актинометр ПЕЛЕНГ СФ-12. Методика поверки».
Заключение
Актинометры «Пеленг СФ-12» соответствуют требованиям технических условий ТУ BY 10023519.185-2007, требованиям ТРТС 020/2011 (Регистрационный номер декларации соответствия: ЕАЭС № BY/112 11.01. ТР020 003 21960, декларация действительна по 29.04.2022).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
Другие Актинометры
