Станции актинометрические СФ-14
| Номер в ГРСИ РФ: | РБ 03 11 4493 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Актинометры |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Станции актинометрические СФ-14 (далее - станции актинометрические) предназначены для измерения радиационных параметров земной поверхности, сбора и обработки полученной информации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4493 19 |
| Наименование | Станции актинометрические СФ-14 |
| Год регистрации | 2019 |
| Номер сертификата | 12736 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017)263-77-02 / (017)263-65-42 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2103-2010 (изменение №1), в том числе находящихся в эксплуатации. |
Поверители
Скачать
|
Описание типа РБ 03 11 4493 19 [2019-11-12]
rb-03-11-4493-19_2019-11-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4493 19 [2014-10-03]
rb-03-11-4493-19_2014-10-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4493 19 [2011-04-05]
rb-03-11-4493-19_2011-04-05.pdf
|
Скачать |
Описание типа
Назначение
Станции актинометрические СФ-14 (далее - станции актинометрические) предназначены для измерения радиационных параметров земной поверхности, сбора и обработки полученной информации.
Станции актинометрические устанавливаются на метеорологической площадке и эксплуатируются в непрерывном или периодическом режимах измерений.
Область применения - метеорология.
Описание
В состав станции актинометрической входят:
- актинометр "Пеленг СФ-12" (6265.00.00.000-01) - Государственный реестр № РБ 03 11 3098 17;
- три пиранометра "Пеленг СФ-06" (6251.00.00.000-01) - Государственный реестр № РБ 03 11 2134 17;
- балансомер ПЕЛЕНГ СФ-08 (6256.00.00.000-01) - Государственный реестр № РБ 03 11 3634 16;
- два блока электронных трехканальных (6251.02.50.000) -ТУ РБ 100230519.174-2003;
- комплект монтажных частей (6251.04.00.000);
- блок питания (6271.00.02.000);
- коробка соединительная (6271.00.01.000);
- программное обеспечение (далее - ПО) (1530.100230519.6271-01 90);
- комплект монтажных частей (6271.01.00.000);
- персональная электронно-вычислительная машина (далее - ПЭВМ).
Принцип действия станции актинометрической основан на поступлении сигналов от датчиков (первичных преобразователей характеристик среды, установленных на открытом воздухе) на соответствующие измерительные устройства, находящиеся в блоках электронных трехканальных, где они обрабатываются, преобразовываются в цифровую информацию и отправляются по интерфейсу RS-485 на ПЭВМ.
Одновременно оператор производит ручной ввод параметров, не измеряемых автоматически, а также другой информации, необходимой для получен^зз^анных данных.
На ПЭВМ происходит обработка информации, расчет косвенных дополнительных параметров и запись информации на жесткий диск в архивные каталоги. После обработки информация отображается на мониторе ПЭВМ в виде мнемосхемы соответствующей программы станции актинометрической.
Комплектация станции актинометрической производится готовыми изделиями (ПЭВМ, модемы, датчики), маркировку и пломбирование которых осуществляет изготовитель, согласно технической документации на них.

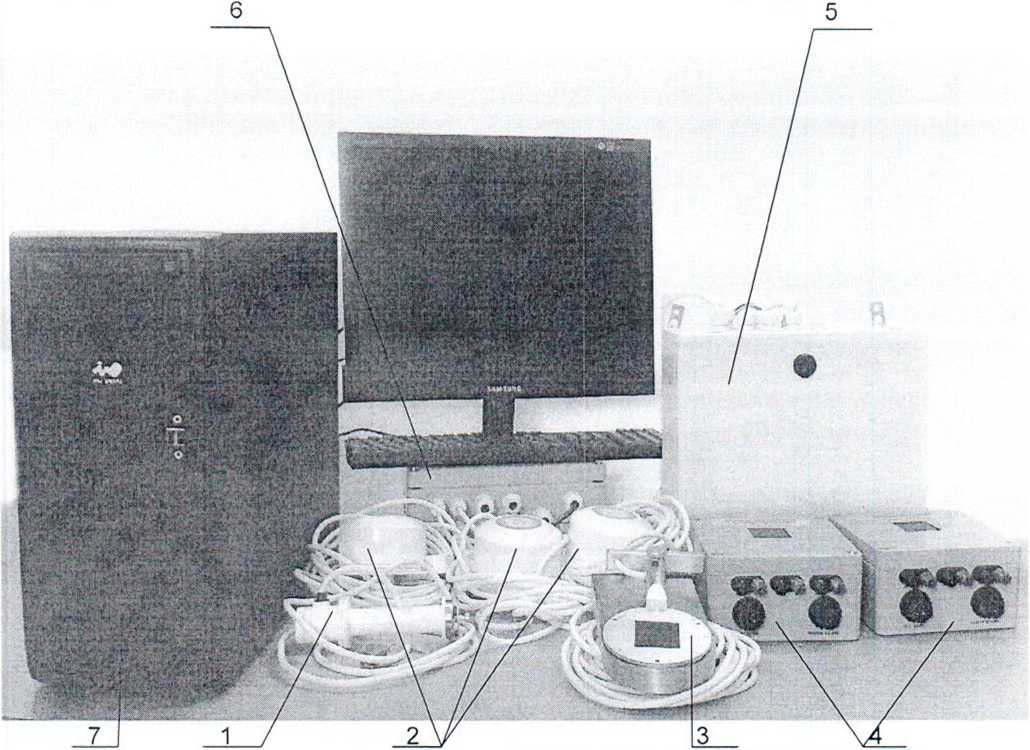

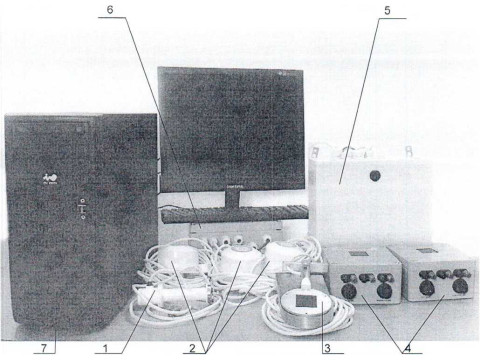

Внешний вид станции актинометрической представлен на рисунке 1.
1 - актинометр, 2 - пиранометры, 3 - балансомер, 4 - блок электронный трехканальный, 5 - блок питания, 6 - коробка соединительная, 7 - ПЭВМ;
Рисунок 1 - Внешний вид станции актинометрической СФ-14
Программное обеспечение станции актинометрической имеет программное обеспечение 1530.100230519.6271-01, которое состоит из встроенного ПО 6251.02.50.200_D7_v.1.00 и автономного ПО 1530.100230519.6271-01 90. Встроенное ПО предназначено для обработки измерительной информации от первичных измерительных преобразователя и выдачи информации в линию связи, а автономное, предназначено для отображения и хранения результатов измерений на ПЭВМ.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
Встроенное ПО
6251.02.50.200_D7_v.1.00
1530.100230519.
6271-01 90
Номер версии (идентификационный номер) ПО
не ниже 1.00
не ниже 01
Влияние ПО учтено при нормировании метрологических характер
Государсгвенный реестр] I средств измерений I \ Республики Беларусь ] \Для документов/ ЧЭеТТиСИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в
станции
таблице 2.
Таблица 2 - Основные технические и
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Диапазон измерений прямой солнечной радиации, кВт/м2 |
от 0,04 до 1,10 |
|
Пределы допускаемого значения линейности показаний станции в диапазоне измерений прямой солнечной радиации, % |
±1,0 |
|
Пределы допускаемой основной относительной погрешности станции при измерении прямой солнечной радиации,% |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности станции при измерении прямой солнечной радиации, вызванной отклонением температуры окружающего воздуха от 20 °C (на каждые 10 °C), % |
±1 |
|
Диапазон измерений суммарной / отраженной / рассеянной солнечной радиации, кВт/м2 |
от 0,01 до 1,60 |
|
Пределы допускаемого значения линейности показаний станции в диапазоне измерений суммарной / отраженной / рассеянной солнечной радиации, % |
±1,0 |
|
Пределы допускаемой основной относительной погрешности станции при измерении суммарной / отраженной / рассеянной солнечной радиации, % |
± 10 |
|
Пределы допускаемой дополнительной относительной погрешности станции при измерении суммарной / отраженной / рассеянной солнечной радиации, вызванной отклонением температуры окружающего воздуха от 20 °C (на каждые 10 °C), % |
±1,5 |
|
Диапазон измерений радиационного баланса без прямой радиации, кВт/м2 |
от минус 0,7 до плюс 1,1 |
|
Пределы допускаемой относительной погрешности станции при измерении радиационного баланса без прямой радиации, % |
± 10 |
|
Габаритные размеры, мм, не более: -блок питания -коробка соединительная |
127x360x300 120x260x193 |
|
Масса, кг, не более: -блок питания -коробка соединительная |
10,0 3,0 |
|
Рабочие условия эксплуатации (кроме блока питания): - диапазон температур окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от минус 50 до 50 98 при 25 °C |
|
Рабочие условия эксплуатации (для блока питания): - диапазон температур окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от 1 до 40 80 при |
|
Диапазон напряжений питания от однофазной сети переменного тока с частотой (50±1) Гц, В |
от 207^/253^ |
средств измерений Республики Беларусь VДли документов/
Знак утверждения типа
Знак утверждения типа наносится на табличку, располагаемую на верхней панели блока питания и на документацию (руководство по эксплуатации, паспорт, ведомость эксплуатационных документов) типографским способом.
Комплектность
Комплектность станции актинометрической должна соответствовать таблице 3.
Таблица 3 - Комплект поставки станции актинометрической СФ-14
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
6251.00.00.000-01 |
Пиранометры «Пеленг СФ-06» |
3 |
ТУ РБ 100230519 174-2003 |
|
6251.02.50.000 |
Блок электронный трехканальный |
2 |
ТУ РБ 100230519 174-2003 |
|
6256.00 00 000-01 |
Балансомеры ПЕЛЕНГ СФ-08 |
1 |
ТУ BY 100230519.179-2008 |
|
6265 00.00.000-01 |
Актинометры ПЕЛЕНГ СФ-12 |
1 |
ТУ BY 100230519.185-2007 |
|
6271.00.01 000 |
Коробка соединительная |
1 | |
|
6271.00.02.000 |
Блок питания |
1 | |
|
6271.01.00.000 6251.04.00.000 6251.04.00 200 6251.04 00.500 6251.04.00.600 |
Комплект монтажных частей в составе: Стяжка MCV-100 Кабель OLFLEX440P 0012839 4G1.5 Кабель UNITRONIC FD СР (TP) plus 00306921 4x2x0,25 Комплект монтажных частей: (состав одного комплекта): Кабель питания Кабель №3 Кабель №4 |
1 5 ** •к-к 2 1 1 1 | |
|
Диск DVD- RW4.7 Gb |
1 |
Для ПО | |
|
Источник бесперебойного питания 1500VA |
1* | ||
|
1530100230519 6271-01 90 |
Программное обеспечение (ПО) |
1 |
Диск DVD- RW 4,7 Gb |
|
Монитор 23,8" |
1* | ||
|
Системный блок в составе: процессор Intel, винчестер 1ТЬ, оперативная память 16 Gb, клавиатура проводная, мышь проводная, ОС Windows |
1* | ||
|
Устройство многофункциональное Canon l-Sensys MF249dw |
Г | ||
|
6271.02.00.000 |
Комплект тары |
1 | |
|
6271.00.00.000 РЭ |
Руководство по эксплуатации |
1 | |
|
6271.00.00.000 ПС |
Паспорт |
1 | |
|
МРБ МП.2103 - 2010 |
Методика поверки*** |
1 | |
|
6271.00.00.000 ВЭ |
Ведомость эксплуатационных документов |
1 |
* Комплектность при заказе определяется договором поставки.
** Длина определяется заказчиком (в метрах).
*** Допускается комплектность с РЭ______
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230519.192-2011 «Станции актинометрические СФ-14». Технические условия;
МРБ МП. 2103-2010 «Станции актинометрические СФ-14. Методика поверки» с учетом изменения №1.
Заключение
Станции актинометрические СФ-14 соответствуют требованиям ТУ BY 100230519.192-2011, требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Регистрационный номер декларации соответствия: ЕАЭС № BY/112 11.01. ТР020 003 34694, декларация действительна по 24.06.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
