Датчики осадков "Пеленг СФ-11"
| Номер в ГРСИ РФ: | РБ 03 22 3362 07 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 22 3362 07 [2007-01-01]
rb-03-22-3362-07_2007-01-01.pdf
|
Скачать |
Датчики осадков «Пеленг СФ-11» (далее по тексту - датчики) предназначены для измерения количества твердых, жидких и смешанных осадков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 3362 07 |
| Наименование | Датчики осадков "Пеленг СФ-11" |
| Год регистрации | 2007 |
| Номер сертификата | 4628 |
| Дата регистрации | 2007-05-24 |
| Срок действия | - |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017)263-77-02 / (017)263-65-42 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1732-2007 |
Поверители
Скачать
|
Описание типа РБ 03 22 3362 07 [2007-01-01]
rb-03-22-3362-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Датчики осадков «Пеленг СФ-11» (далее по тексту - датчики) предназначены для измерения количества твердых, жидких и смешанных осадков.
Область применения - метеорология, для получения информации по параметрам атмосферы в любое время суток автономно или в составе метеорологических станций.
Описание
Датчик состоит из блока измерительного и блока управления. Внешний вид представлен на рисунке 1.
Принцип действия датчика основан на преобразовании массы осадков, накапливаемых в приемной емкости блока измерительного, в электрический сигнал, поступающий на блок управления. В блоке управления происходит преобразование электрического сигнала в цифровой код и рассчитывается суммарное значение количества осадков. Сформированный цифровой сигнал передается по стандартным интерфейсам (RS232, модем) на ПЭВМ.
Места пломбирования датчика и нанесения оттиска поверительного клейма указаны в приложении А.

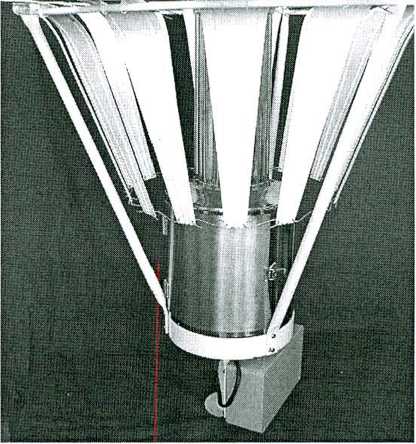

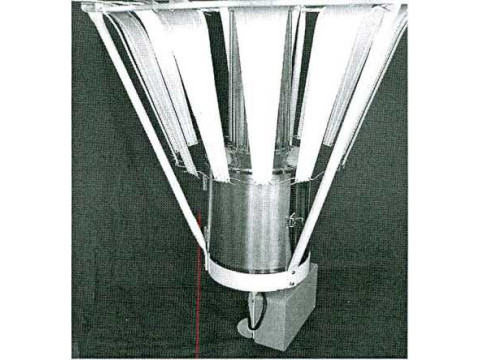

Рисунок 1 - Внешний вид датчика осадков «Пеленг СФ-11»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
1. Минимальное измеряемое количество осадков 2. Максимальное разовое количество осадков, мм - в зимний период - в летний период 3. Пределы допускаемой погрешности измерения количества осадков 4. Условия эксплуатации датчика: - температура окружающей среды, °C - относительная влажность 5. Степень защиты оболочки по ГОСТ 14254 6. Напряжение питания переменного тока 7. Вход-выход датчика 8. Масса, не более 9. Потребляемая мощность, не более 10. Средний срок службы, не менее лист2 из 4 |
0,1 мм; 25 125 ±(0,1 +0,05К) мм, где К - количество осадков в мм от минус 50 до плюс 50 100% при температуре 25 °C IP 53 (36±3,6) В модем, RS232 20 кг 25 В.А 8 лет / 7 Ср vi |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на табличке датчика фотохимическим методом и на Руководство по эксплуатации типографским способом.
Комплектность
1 Блок измерительный 1 шт.
2 Блок управления 1 шт.
3 Программное обеспечение (диск Verbatim 1шт.
CD- RW.700M6)
4 Кабель 1 шт.
5 Комплект запасных частей 1 шт.
6 Комплект монтажный 1 шт.
7 Комплект тары 1 шт.
8 Руководство по эксплуатации 1 экз.
9 Методика поверки МРБ МП. 1732-2007 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997 Изделия ГСП. Общие технические условия.
ТУ BY 100230519.184-2007 Датчик осадков «Пеленг СФ-11».
Методика поверки МРБ МП. 1732-2007. Датчик осадков «Пеленг СФ-11».
Заключение
Датчики осадков «Пеленг СФ-11» соответствуют требованиям ТУ BY 100230519.184-2007, ГОСТ 12997-84.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
