Счетчики активной энергии трехфазные многофункциональные электронные "Интеграл САЭ3"

Назначение

Счетчики активной энергии трехфазные многофункциональные электронные «Интеграл САЭЗ» (далее - счетчики) предназначены для измерения и учета электроэнергии, потребляемой субъектами хозяйствования и населением, в трехфазных четырехпроводных сетях переменного тока с номинальной частотой 50 Гц, в закрытых помещениях в условиях умеренного климата.

Счетчики предназначены для непосредственного подключения к сети переменного тока.

Область применения счетчиков - коммерческий учет электрической энергии на промышленных предприятиях, на объектах коммунального хозяйства и бытового сектора, автономно или в составе автоматизированных систем контроля и учета энергоресурсов (АСКУЭ).

Описание

Счетчики являются многотарифными приборами и осуществляют регистрацию и учет активной энергии в одном направлении по четырем тарифам в 48 тарифных суточных зонах и по 12 тарифным сезонам.

Счетчики являются электронными трехфазными измерителями потребляемой активной электрической энергии.

Счетчики состоят из измерительного модуля, трех трансформаторных датчиков тока и колодки зажимов, которые установлены в корпусе.

Счетчики имеют встроенный модуль тарификации с функцией измерения времени, интерфейс связи типа PLC и оптический интерфейс, соответствующий стандарту МЭК 62056-21:2002. Считывание информации, отображаемой на жидкокристаллическом индикаторе счетчиков, производится с помощью оптического переключателя («фонарика»).

Корпус и колодка с крышкой зажимов изготовлены полностью из изоляционного

материала.

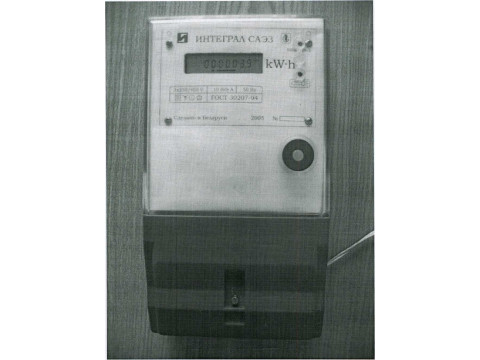

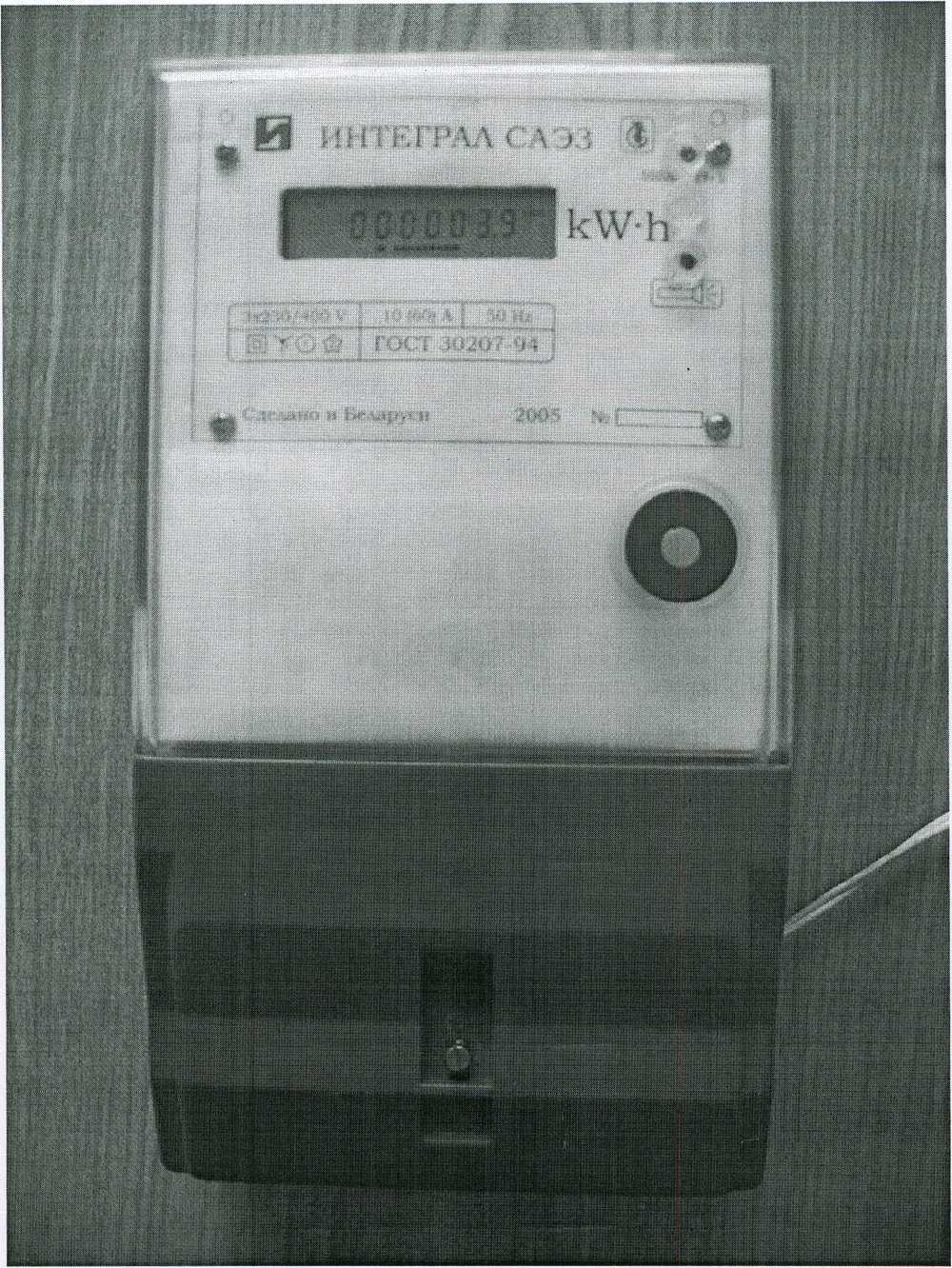

Внешний вид счетчика приведен на рисунке 1.

Рисунок 1 - Внешний вид счетчика «Интеграл САЭЗ»

Метод измерения активной электрической энергии основан на принципе аналого-цифрового преобразования электрических сигналов переменного тока и напряжения.

Счетчики имеют электронный счетный механизм с жидкокристаллическим индикатором отображения информации, светодиодный индикатор функционирования и импульсный испытательный выход.

Счетный механизм осуществляет учет электроэнергии непосредственно в кВт-ч.

Схема пломбировки корпуса для защиты от несанкционированного доступа к внутренним частям счетчика с указанием мест для нанесения оттиска клейма ОТК изготовителя и государственного поверительного клейма приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Класс точности по ГОСТ 30207-94

2 Номинальное напряжение (Uhom), В......................................................3x230/400

3 Частота питающей сети, Гц.....................................................................50

4 Номинальная сила тока (1ном), А

5 Максимальная сила тока (Imakc), А....

6 Порог чувствительности при Ином и cos(p = 1.......................................0,004

7 Постоянная счетчиков, имп/(кВт-ч)

8 Количество тарифов

9 Количество тарифных зон

10 Количество тарифных сезонов

11 Мощность, потребляемая параллельной цепью напряжения: -полная, В-А, не более

- активная, Вт, не более

12 Полная мощность, потребляемая последовательной цепью тока, В-A, не более

13 Абсолютная погрешность измерения времени, с, не более

14 Габаритные размеры счетчика с крышкой зажимной колодки, мм, не более...340x180x80

15 Масса, кг, не более

16 Средний срок службы до первого капитального ремонта, лет, не менее

17 Средняя наработка до отказа, ч, не менее

18 Установленный рабочий диапазон температур, °C.................от минус 10 до плюс 45

19 Предельный рабочий диапазон температур, °C......................от минус 20 до плюс 55

20 Относительная влажность в рабочих условиях, %...................95 при температуре 30 °C

21 Предельный диапазон температур хранения и транспортирования, °C.....................................от минус 25 до плюс 70

22 По степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002 . класс II

23 Степень защиты оболочки по ГОСТ 14254-96...............................IP51 категория 2

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

на

Знак Государственного реестра наносится на щиток счетчиков офсетной печатью* титульный лист паспорта типографским способом.                       fff иЖ

п а п?- X1,1

Лист 3 Листов 6

Комплектность

Комплект поставки счетчиков приведен в таблице 1

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100024511.042-2007 «Счетчики активной энергии трехфазные многофункциональные электронные «Интеграл САЭЗ». Технические условия».

ГОСТ 30207-94 «Статические счетчики Ватт-часов активной энергии переменного тока (классы точности 1 и 2)».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

МРБ МПд. .У £?.......-2007 «Счетчики активной энергии переменного тока

электронные «Интеграл САЭЗ». Методика поверки».

Заключение

Счетчики активной энергии трехфазные многофункциональные электронные «Интеграл САЭЗ» соответствуют требованиям ТУ BY 100024511.042-2007, ГОСТ 30207-94, ГОСТ 22261-94.

Межповерочный интервал - 48 месяцев.

Научно-исследовательский испытательный центр «БелГИМ». г. Минск, Старовиленский тракт, 93.

тел. 234-98-13.

Аттестат аккредитации №BY 112.02.1.0.0025.
