Измерители температуры текучести и помутнения нефтепродуктов автоматические ИТТИП

Назначение

Измерители температуры текучести и помутнения нефтепродуктов автоматические ИТТИП (в дальнейшем - измерители), предназначены для определения температуры текучести по ГОСТ 20287-91, метод А и помутнения по СТБ ЕН 23015-2002 нефтепродуктов в лабораторных условиях.

Область применения - промышленные предприятия и научно-исследовательские лаборатории.

Описание

Измеритель обеспечивает измерение и цифровую индикацию температуры образца нефтепродукта, среды в термостатируемой бане, а также поддержание температуры в термостатируемой бане, управление камерой холода и механическим узлом перемещения образца нефтепродукта. Вспомогательный механизм перемещения образца нефтепродукта предназначен для визуального контроля процесса текучести или помутнения анализируемого нефтепродукта.

Измеритель состоит из камеры холода, термостатируемой бани, электронного блока управления и вспомогательного механизма перемещения образца нефтепродукта.

Измеритель имеет два режима работы, в которых выполняет следующие функции:

Режим 1:

- измерение и индикацию температуры анализируемого нефтепродукта; измерение и индикацию температуры среды в термостатируемой бане;

- звуковую и световую сигнализацию при достижении заданного режима работы;

подъем и наклон пробирки с нефтепродуктом для визуального контроля процесса текучести;

полный цикл извлечения и обратного погружения пробирки с нефтепродуктом не должен превышать 3 с;

время выдержки в горизонтальном положении пробирки с нефтепродуктом должно быть не менее 5 с;

Режим 2:

- измерение и индикацию температуры анализируемого нефтепродукта; измерение и индикацию температуры среды в термостатируемой бане;

- звуковую и световую сигнализацию при достижении заданного режима работы;

п одъем пробирки с нефтепродуктом для визуального контроля процесса помутнения;

полный цикл извлечения и обратного погружения пробирки с нефтепродуктом не должен превышать 3 с.

Внешний вид измерителя приведён на рисунке 1.

Схема пломбировки измерителя для защиты от несанкционированного доступа к элементам регулирования с указанием места для нанесения государственного поверительного клейма-наклейки приведена в Приложении А.

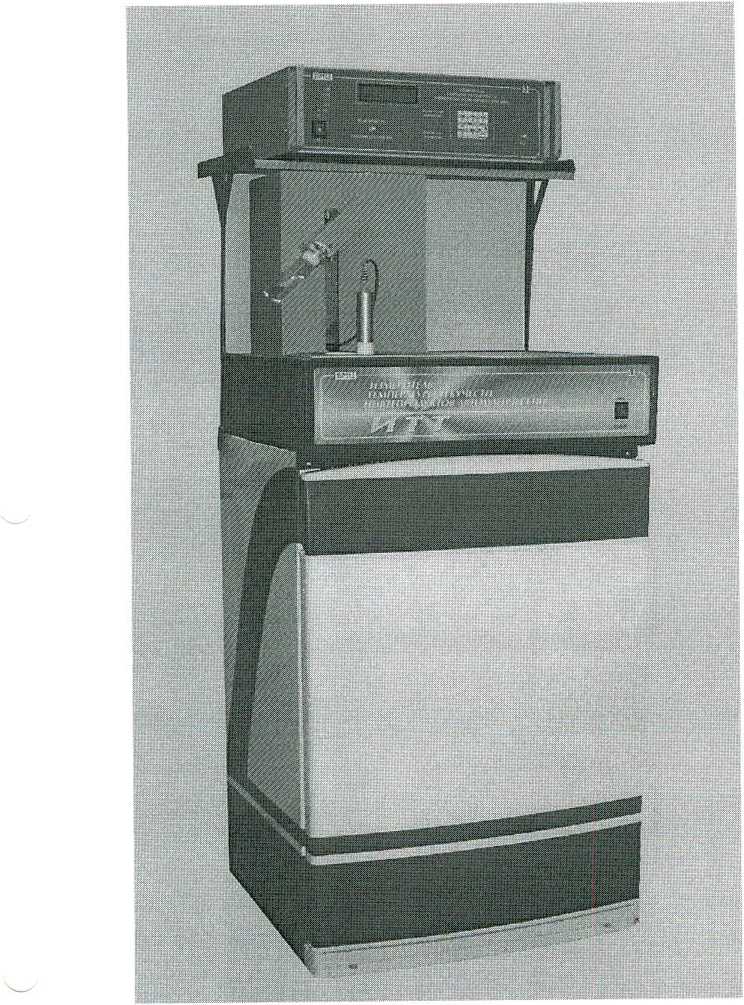

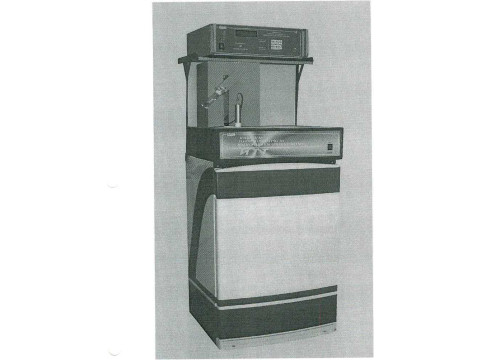

Рис. 1 - Внешний вид измерителя.

Основные технические характеристики

Диапазон измерения температуры среды в термостатируемой бане и температуры нефтепродукта должен быть от минус 60 °C (213 К) до 50 °C.

Пределы допускаемой абсолютной погрешности измерения температуры текучести и помутнения нефтепродукта ±1 °C.

Пределы допускаемой абсолютной погрешности измерения температуры среды в термостатируемой бане ±1 °C.

Пределы допускаемой абсолютной погрешности отклонения от установленного значения температуры среды в термостатируемой бане ±1 °C.

Номинальная ступень квантования 0,1 °C.

Время установления рабочего режима не более 10 мин.

Время подъёма и последующего погружения пробирки с нефтепродуктом (режим 1) не более 3 с.

Время подъёма, наклона и последующего погружения пробирки с нефтепродуктом (режим 2) не более 3 с.

Время выдержки пробирки с нефтепродуктом в горизонтальном положении (режим 1) не более 5 с.

Время непрерывной работы должно быть не менее 8 ч.

Потребляемая мощность не более 1100 В-А.

Габаритные размеры измерителя не более 1620x800x600 мм.

Масса измерителя не более 90 кг.

Средняя наработка на отказ не менее 3000 ч.

Среднее время восстановления не более 5 ч.

Средний срок службы не менее 5 ч.

Класс защиты по электробезопасности в соответствии с ГОСТ 12.2.091-2002-1.

Знак Государственного реестра

Знак Государственного реестра наносится на паспорт типографским способом и на лицевую панель измерителя методом сеткографии.

Комплектность

Комплект поставки представлен в таблице 1:

Таблица 1

Технические документы

ГОСТ 22261-94 «Средства измерений электронных и магнитных величин. Общие технические условия».

ГОСТ 20287-91 «Нефтепродукты. Методы определения температур текучести и застывания».

СТБ ЕН 23015-2002 «Нефтепродукты. Метод определения температуры помутнения».

ТУ BY 100270996.006-2002 «Измерители температуры текучести и помутнения нефтепродуктов автоматические ИТТИП. Технические условия».

МП.МН. 1000-2001 «Измерители температуры текучести и помутнения нефтепродуктов автоматические ИТТИП. Методика поверки».

Заключение

Измерители температуры текучести и помутнения нефтепродуктов автоматический ИТТИП соответствуют ГОСТ 22261-94, ГОСТ 20287-91, метод А, СТБ ЕН 23015-2002, ТУ BY 100270996.006-2002.

Межповерочный интервал 24 мес.

Научно-исследовательский

Испытательный центр средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт 93.

тел. 234-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
