Измерители параметров иммитанса Е7-19

Назначение

Измерители параметров иммитанса Е7-19 (далее - измеритель) предназначены для измерения при напряжении переменного тока в диапазоне частот от 0,05 до 50 МГц параметров линейных и нелинейных двухполюсников индуктивного и емкостного характера, представляемых параллельно-последовательной схемой замещения при подключении измеряемого объекта непосредственно к клеммам измерительного блока.

Измеритель параметров иммитанса Е7-19 предназначен для использования в промышленных и научных лабораториях.

Описание

Метод измерения параметров иммитанса основан на создании резонанса напряжения в последовательном колебательном контуре.

Диапазон измеряемых значений параметров иммитанса определяется собственной резонансной частотой двухполюсника, которая должна быть выше нижнего значения частоты измерения (50-103 Гц).

При собственной резонансной частоте ниже 50-Ю3 Гц в выбранном диапазоне частот от 0,05 до 50 МГц индуктивный двухполюсник превращается в двухполюсни^^Жостного характера, а емкостной - в индуктивный.                                      I®. \ А

Структурная схема прибора включает следующие основные составные части:

- блок измерения "1_х";

- блок измерения "Сх";

- генератор;

- фильтры;

- усилитель регулируемый;

- усилитель измерительный;

- источник смещения;

- контроллер;

- экран;

- клавиатуру;

- блок питания.

Блоки измерения "1_х" и "Сх" включают в себя последовательный колебательный контур, в котором в качестве элементов контура использованы измеряемые двухполюсники и образцовые элементы:

- в блоке измерения "1_х" - три образцовых конденсатора;

- в блоке измерения "Сх" - три образцовых катушки индуктивности.

Связь колебательного контура с генератором высокой частоты осуществляется через входной элемент связи, в качестве которого для блока "1_х" используется высокоомная емкостная связь, а для блока "Сх" - трансформаторная связь, состоящая из выполненного на тороидальном магнитопроводе трансформатора с объемным витком.

Генератор выполнен по принципу преобразования напряжения в частоту по схеме с фазовой автоподстройкой частоты.

Фильтры осуществляют переключение поддиапазонов при помощи диодных ключей под управлением контроллера и преобразуют импульсный сигнал генератора в синусоидальный.

Усилитель регулируемый предназначен для поддержания стабильного уровня высокочастотного напряжения на измерительном контуре.

Усилитель измерительный предназначен для измерения амплитуды высокочастотного напряжения на измерительном контуре.

Контроллер служит для обеспечения логического взаимодействия всех основных узлов прибора.

Источник смещения предназначен для выдачи напряжения смещения в блок измерения "Сх" и тока смещения в блок "1_х".

Источник питания обеспечивает необходимыми напряжениями все узлы прибора при питании от сети переменного тока с номинальным напряжением 230 В и номинальной частотой 50 Гц.

Конструктивно прибор выполнен как устройство настольного исполнения в блочном корпусе профильного типа.

В приборе предусмотрены два измерительных блока:

- блок измерения "1_х";

- блок измерения "Сх".

Блок измерения "1_х" выполнен компактной конструкцией с тремя коаксиальнвми конденсаторами и элементами связи.

Блок измерения "Сх" также выполнен компактной конструкцией с тремя катушками индуктивности. Каждая катушка индуктивности помещена в свой электростатический экран.

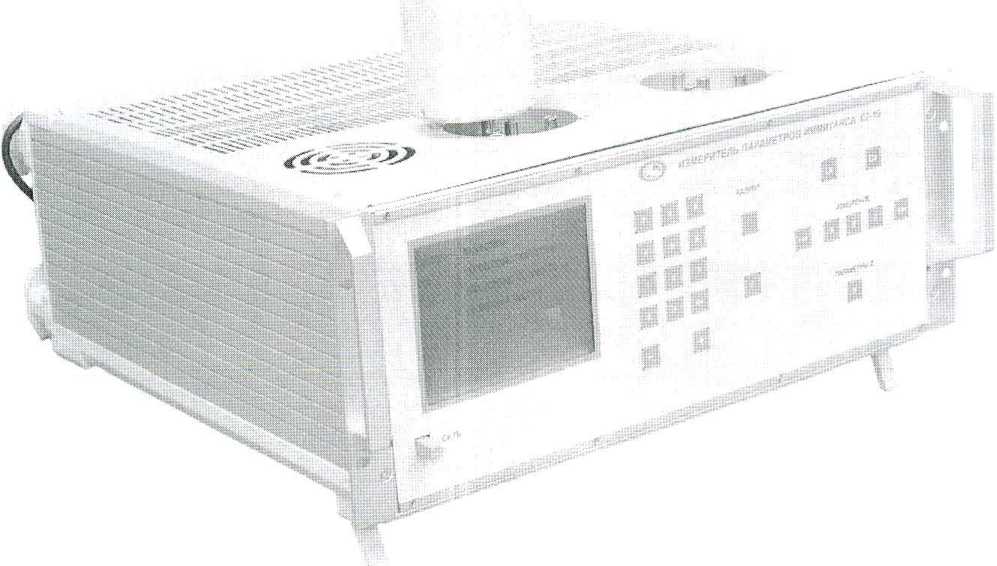

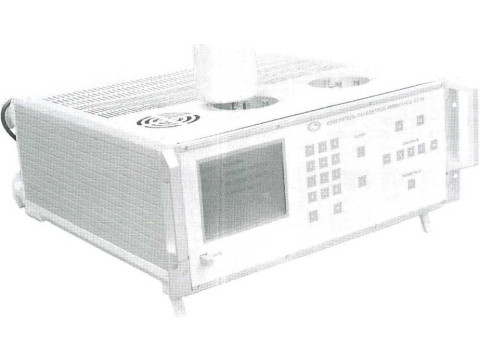

Внешний вид измерителя показан на рисунке 1.

Рисунок 1 - Внешний вид измерителя

Схема пломбировки измерителя для защиты от несанкционированного доступа с

указанием мест для нанесения оттиска Приложении А к описанию типа.

поверительного клейма и клейма ОТК приведена в

уеестр срейста

РЙаддамие йдэдеь

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих частот прибора от 0,05 до 50 МГц с погрешностью установки ±0,01 %.

Диапазоны измерения параметров иммитанса:

- индуктивности - от 40*10’9 до 1,0 Гн;

- сопротивления активных потерь индуктивного двухполюсника в последовательном замещении (последовательное включение активного и реактивного сопротивлений) - от 1-10'3 до 3*104 Ом;

- добротности - от 10 до 1*104;

- емкости - от 1*10'14 до 3*10'6 Ф;

- фактора потерь (тангенса угла потерь) - от 0,1 до 1-10'4;

- сопротивления активных потерь емкостного двухполюсника в параллельном замещении (параллельное включение активного и реактивного сопротивлений) - от 0,01 до 3-Ю10Ом.

Основная относительная погрешность измерений иммитансных параметров не превышает значений, определяемых из выражений:

- для индуктивности

Lmin 0,1

8L = ± (0,005 +---------- +-------)-100 %                  (1)

L Q3

где 8L - основная относительная погрешность измерения индуктивности;

Оэ - эквивалентное значение добротности измеряемого индуктивного двухполюсника;

L - значение индуктивности измеряемого двухполюсника, Гн;

Lmin=40-10-9 Гн - минимальное значение индуктивности измеряемого двухполюсника;

- для добротности и сопротивления активных потерь в последовательном замещении

Оэ

8Q = ± (0,01 +-------)-100 %                      (2)

104

8г = 8Q + 8L                                             (3)

где 8Q - основная относительная погрешность измерения добротности;

8г - основная относительная погрешность измерения сопротивления активных потерь в последовательном замещении;

- для емкости

где 5С - основная относительная погрешность измерения емкости;

Cmin = 6*10'15 Ф - минимальная разрешающая способность по емкости;

С - значение емкости измеряемого двухполюсника, Ф

D - фактор потерь в диэлектрике измеряемого емкостного двухполюсника;

- для фактора потерь и сопротивления активных потерь в параллельном замещении

1

SD = ± (0,02 +----------)>100 %                            (5)

104 D

5R = 5D + 5С                                        (6)

где 8D - основная относительная погрешность измерения фактора потерь;

5R - основная относительная погрешность измерения сопротивления активных потерь в параллельном замещении.

Уровень сигнала на исследуемом объекте не более 300 мВ.

Прибор обеспечивает возможность установки от внутреннего источника с относительной погрешностью ± 2 %:

- напряжения смещения от 0 до 40 В;

- тока смещения от Одо 100 мА.

Прибор обеспечивает обмен информацией по последовательному интерфейсу типа "Стык С2" в соответствии с ГОСТ 18145-81.

Время установления рабочего режима прибора 30 мин.

Прибор допускает непрерывную работу в течение 8 ч.

Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 70 В«А.

Условия эксплуатации прибора:

- температура окружающего воздуха от плюс 10 до плюс 35 °C;

- относительная влажность воздуха до 80 % при температуре плюс 25 °C;

- напряжение питающей сети переменного тока от 198 до 242 В, частота (50 ± 1) Гц.

Масса прибора не более 21 кг.

Габаритные размеры прибора не превышают 208 х 493 х 508 мм.

Прибор имеет следующие показатели надежности:

- средняя наработка на отказ - 10000 ч;

- среднее время восстановления - не более 6 ч;

- средний срок службы - 10 лет.

[ГосуАсфстеопний реестр] I средств измерений J \ Республик; Беларусь / \Для докуиетгов/

s л Г

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульный лист руководства по эксплуатации и на переднюю панель прибора.

Комплектность

Комплект поставки измерителя приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технически условия".

ТУ РБ 100039890.001-2002 "Измеритель параметров иммитанса Е7-19. Технические условия".

МП.МН 1129-2002 "Измеритель параметров иммитанса Е7-19. Методика поверки".

Заключение

Измеритель параметров иммитанса Е7-19 соответствует требованиям

ТУ РБ 100039890.001-2002, ГОСТ 22261-94.

Межповерочный интервал - 12 мес.
