Спектрофотометры Spekol (1300, 1500, 2000)
| Номер в ГРСИ РФ: | РБ 03 11 3368 07 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрофотометры |
| Производитель / заявитель: | "Analytik Jena", Германия |
|
Описание типа РБ 03 11 3368 07 [2007-01-01]
rb-03-11-3368-07_2007-01-01.pdf
|
Скачать |
Спектрофотометры Spekol (1300, 1500, 2000) (далее - спектрофотометры) предназначены для измерений спектральных коэффициентов направленного пропускания, оптической плотности жидких и твердых образцов в ультрафиолетовой, видимой и ближней инфракрасной областях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3368 07 |
| Наименование | Спектрофотометры Spekol (1300, 1500, 2000) |
| Год регистрации | 2007 |
| Номер сертификата | 4646 |
| Дата регистрации | 2007-05-24 |
| Срок действия | 2012-05-24 |
| Получатель сертификата | фирма "Analytik Jena AG", Германия (DE) |
Производитель / Заявитель
фирма "Analytik Jena AG"
Адрес: Konrad-Zuse-Strasse 1, D-07745 Jena
Контакты: (03641) 77-70 / (03641) 77-92-79 / E-mail: info@analytik-jena.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1691-2007 |
Поверители
Скачать
|
Описание типа РБ 03 11 3368 07 [2007-01-01]
rb-03-11-3368-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Спектрофотометры Spekol (1300, 1500, 2000) (далее - спектрофотометры) предназначены для измерений спектральных коэффициентов направленного пропускания, оптической плотности жидких и твердых образцов в ультрафиолетовой, видимой и ближней инфракрасной областях.
Возможные области применения спектрофотометров - физика, экология, биотехнология, химия, фармакология и токсикология.
Описание
Принцип действия спектрофотометров основан на измерении на установленной длине волны отношения потока оптического излучения, прошедшего через исследуемый образец, к потоку оптического излучения в отсутствии исследуемого образца.
В зависимости от изменения пропускания (поглощения) исследуемого образца на различных длинах волн, изменяется величина потока оптического излучения, прошедшего через образец и падающего на фотоприемник измерительного канала. Ток фотоприемника регистрируется электронной схемой, обрабатывается встроенным компьютером, результаты измерений выводятся на встроенный дисплей и принтер, внешний принтер и внешний персональный компьютер (ПК).
В качестве источников излучения используются дейтериевая лампа (для проведения измерений в UV-области спектра) и галогенная лампа (для проведения измерений в VIS и NIR- областях спектра).
Оптическая система спектрофотометров Spekol 1300 и Spekol 1500 выполнена по однолучевой схеме, спсктрофотометров Spekol 2000 по двулучевоой.
Режимы измерения и управления в спектрофотометрах Spekol 1300 и Spekol 1500 можно осуществлять через жидкокристаллический дисплей, встроенный в корпус приборов. Спектрофотометры Spekol 2000 работают только с ПК. В связи с этим, вывод информации о результатах измерений в спектрофотометрах Spekol 1300 и Spekol 1500 производится с помощью термопринтера, встроенного в корпус, а вывод информации о результатах измерений в спектрофотометре Spekol 2000 производится с помощью принтера к ПК.
Место нанесения поверительного клейма-наклейки приведено в приложении А настоящего описания типа.
Внешний вид спектрофотометров приведен на рисунках 1, 2 и 3.

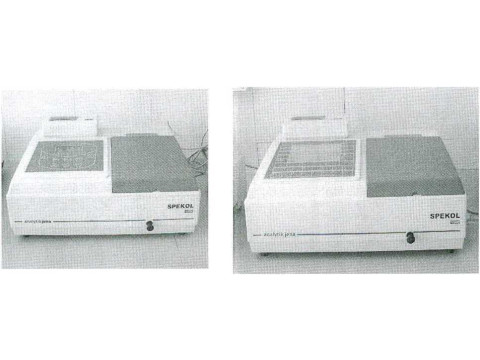

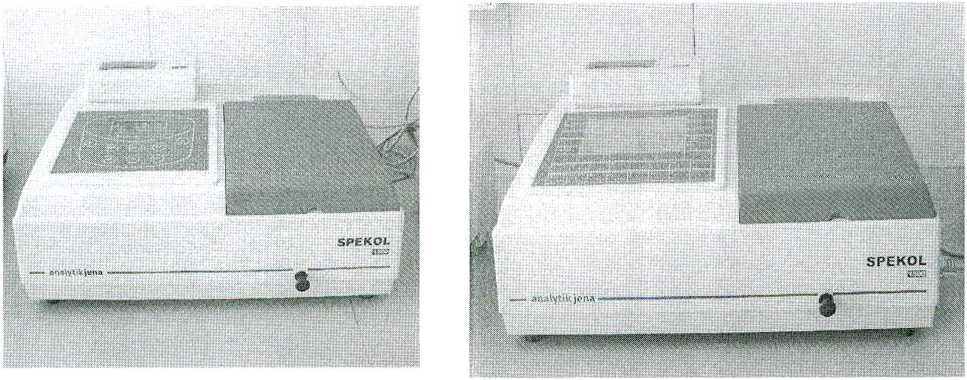

Рисунок 2. Внешний вид Spekol 1500
Рисунок 1. Внешний вид Spekol 1300

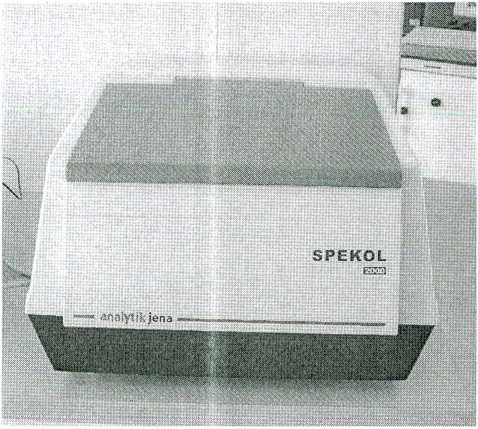

Рисунок 3. Внешний вид Spekol 2000
Л'
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики | ||
|
Spekol 1300 |
Spekol 1500 |
Spekol 2000 | |
|
1 |
2 |
3 |
4 |
|
Спектральный диапазон, нм |
От 190 до 1100 | ||
|
Пределы допускаемой абсолютной погрешности установки длины волны, нм |
±2,0 |
±2,0 |
±0,5 |
|
Спектральная ширина щели, нм |
4 |
2 |
0,5\1\2\4 |
|
Количество скоростей сканирования |
1 |
1 |
3 |
|
Уровень мешающего (рассеянный свет) излучения для длин волн 220 и 340 нм, %, не более |
0,3 | ||
|
Фотометрический диапазон показаний, Б |
От минус 3 до плюс 3 |
От минус 4 до плюс 4 |
От минус 3 до плюс 3 |
|
Фотометрический диапазон измерений, Б |
От 0 до 2 | ||
|
Пределы допускаемой абсолютной погрешности по фотометрической шкале, Б |
±0,004 (для оптической плотности 0,5 Б) | ||
|
Пределы допускаемой абсолютной погрешности при измерении спектральных коэффициентов направленного пропускания, % |
±0,6 % | ||
|
Фотометрическая воспроизводимость, Б/ час |
± 0,003 |
± 0,003 |
< 0,003 |
|
Стабильность базовой линии, Б/ час |
± 0,002 (для длины волны 500 нм после 1 часа работы) |
± 0,002 (для длины волны 500 нм после 1 часа работы) |
± 0,002 (для длины волны 500 нм после 1 часа работы) |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией ф и р м ы - и з гото в и те л я.
Основной комплект включает:
-спектрофотометр;
-руководство по эксплуатации;
-методика поверки МРБ МП. 1691-2007;
-программное обеспечение (только для Spekol 2000)
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Analytical Jena AG", Германия.
Методика поверки МРБМП. 1691-2007 "Спектрофотометры серии Spekol".
Заключение
Спектрофотометры Spekol (1300, 1500, 2000) соответствуют технической документации фирмы-изготовителя "Analytical Jena AG", Германия.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93
тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
