Системы измерительные информационные метеорологические MAWS
| Номер в ГРСИ РФ: | РБ 03 22 2952 12 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | "Vaisala Oyj", Финляндия |
Системы измерительные информационные метеорологические MAWS (далее по тексту-системы) предназначены для измерения метеорологических величин (метеорологической дальности видимости, атмосферного давления, высоты нижней границы облаков, скорости и направления ветра, температуры и относительной влажности воздуха, температуры почвы, воды и дорожного покрытия, энергетической освещенности, уровня снега и воды, количества осадков, точки росы), сбора и обработки метеорологической информации об основных параметрах атмосферы, поступающей от датчиков, входящих в систему, а также индикации информационных параметров (наличия или отсутствия осадков, молний, времени появления конденсата, продолжительности солнечного сияния, яркости фона, УФ-излучения, влажности грунта).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 2952 12 |
| Наименование | Системы измерительные информационные метеорологические MAWS |
| Год регистрации | 2012 |
| Номер сертификата | 7922 |
| Дата регистрации | 2012-05-24 |
| Срок действия | 2017-05-24 |
| Получатель сертификата | фирма "Vaisala Oyj", Финляндия (Fl) |
Производитель / Заявитель
фирма "Vaisala Oyj"
Адрес: P.O. Box 26, FIN-00421 Helsinki
Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Системы метрологически обеспечены при эксплуатации в Республике Беларусь, за исключением датчиков скорости ветра в диапазоне от 45 м/с до 75 м/с. |
| Методика поверки | Поверка проводится по МРБ МП.1642-2012. |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, признавать результаты поверки входящих в состав систем датчиков скорости ветра с верхним значением диапазона измерений свыше 45 м/с, проведенной Главной геофизической обсерваторией им. А.И. Воейкова (номер реестра - №647, шифр поверительного клейма - БАГ)(НТК №05-12). |
Поверители
Скачать
|
Описание типа РБ 03 22 2952 12 [2009-03-03]
rb-03-22-2952-12_2009-03-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 2952 12 [2012-09-20]
rb-03-22-2952-12_2012-09-20.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные информационные метеорологические MAWS (далее по тексту-системы) предназначены для измерения метеорологических величин (метеорологической дальности видимости, атмосферного давления, высоты нижней границы облаков, скорости и направления ветра, температуры и относительной влажности воздуха, температуры почвы, воды и дорожного покрытия, энергетической освещенности, уровня снега и воды, количества осадков, точки росы), сбора и обработки метеорологической информации об основных параметрах атмосферы, поступающей от датчиков, входящих в систему, а также индикации информационных параметров (наличия или отсутствия осадков, молний, времени появления конденсата, продолжительности солнечного сияния, яркости фона, УФ-излучения, влажности грунта).
Область применения - метеорология и другие области деятельности для мониторинга окружающей среды.
Описание
Принцип действия системы основан на измерении различных метеорологических величин с помощью первичных измерительных преобразователей (датчиков), входящих в состав системы и обработки полученной информации контроллером с возможной передачей результатов измерений по линиям связи на ПЭВМ. Контроллер выполняет функции сбора, хранения и обработки полученной информации.
В состав системы входят:
- контроллер (DRI511, DRI521, QML201C, WT500, WT501, WT511, WT521) с блоком питания;
- первичные измерительные преобразователи (датчики температуры почвы и воды QMT 103, QMT 110, QMT 107, DTS12/12W; датчики температуры дорожного покрытия DRS511; датчики температуры и влажности воздуха НМР155, НМР110, серии НМТ360, серии HMW90; датчики давления РТВ210, РТВЗЗО, РТВ110; датчики скорости и направления ветра WAA151, WAV151, WA15, WM30, WMS301, WMS302 (QMW101, QMW110), WMS302M, WA25, WAA252, WAV252, WMT50, WMT52, серии WMT700; датчики энергетической освещенности (пиранометры QMS101, QMS102, СМ6В, СМИ, SK08, SK01-D2, EQ08, EQ08-S, CMP3-L, СМР6, СМР11, СМР21, CUV4 и альбедометры СМ7В, CNR1, QMN101); датчики уровня снега SR50, MCAT-9429S; датчики количества осадков QMR101, QMR101M, QMR102, RG13, RG13H, Pluvio2; датчик уровня воды DCU7110; датчики высоты облаков CL31,
датчики видимости и текущей погоды FD12, FD12P, PWD10, PWD20, P)^p22$SwH\2, DMT152, комбинированные датчики WXT510, WXT520, PTU300, PTB330TS, DMT345, серии DMT340);
датчики видимости и текущей погоды ruiz. г и i zr, г w и 1 и, г w uzu, г
PWD22M, PWD20W, LT31, PWD50, PWD52, FS11, FS11P; датчики точкиЛрсы^Йм™
- датчики информационных параметров (индикаторы продолжительности солнечного сияния SD4, CSD3; индикаторы осадков DRD11A, Model 50202; индикатор влажности QLW101, индикаторы влажности почвы ML2x, QFM101, ЕНС20; индикаторы состояния поверхности дороги DST111, DSC111; индикаторы УФ-излучения PAR CUV4, UYR-1, UYR1-B, PAR Lite; индикаторы молний SA20M, TSS928; индикатор яркости фона LM21, индикатор града LID33OOIP, индикатор уровня воды РАА-36.
В зависимости от выполняемых конкретных задач система комплектуется только теми первичными преобразователями и датчиками информационных параметров, которые необходимы для получения наиболее оптимального объема информации.
Контроллер с блоком питания и датчиками давления (РТВ210, РТВЗЗО, РТВ110) устанавливается в металлический корпус и крепится к опоре (мачте). На кронштейны опоры устанавливаются датчики температуры и влажности воздуха (НМР155; НМР110, серии НМТ360, серии HMW90), датчики скорости и направления ветра WAA151, WAV151, WA15, WM30, WMS301, WMS302 WMS302M, WA25, WAA252, WAV252, WMT50, WMT52, серии WMT700), пиранометры QMS101, QMS102, СМ6В, СМ11, SK08, SK01-D2, EQ08, EQ08-S, CMP3-L, СМР6, СМР11, СМР21, CUV4 и альбедометры СМ7В, CNR1, QMN101, индикаторы продолжительности солнечного сияния SD4, SCD3, индикаторы осадков DRD11А, индикаторы УФ-излучения PAR CUV4, UYR-1, UYR1-B, PAR Lite, индикаторы града LID3300IP. Остальные датчики имеют конструкцию, предусматривающую крепление их как на основной опоре, так и без нее.
Общий вид системы приведен на рисунке 1.

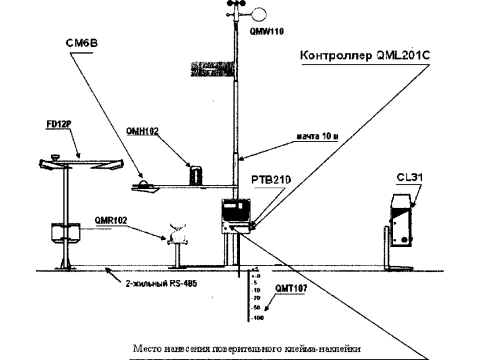

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.
Анемометр WAA151
Флюгер WAV151
Мачта DKP210
Датчики ветра с
кронштейном и кабелем Юм
Датчик температуры и влажности воздуха НМР155 с радиационной защитой DTR13
Датчик видимости и текущей погоды PWD22
Датчик температуры почвы на глубинах QMT107
Рисунок 1. Общий вид системы информационно-измерительной метеорологиче
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 - Основные технические и метрологические характеристики контроллеров
|
Наименование характеристики |
Тип контроллера | ||||||
|
DRI521 |
DRI511 |
QML201C |
WT500 1 WT501 | WT511 | WT521 | ||||
|
Пределы допускаемой погрешности измерения напряжения, В, не более в диапазоне: - от минус 2,5 до плюс 2,5 В - от минус 0,25 до плюс 0,25 В - от минус 25 до плюс 25 мВ - от минус 6,5 до плюс 6,5 мВ |
±(0,1 % от диапазона) |
±(0,06 % от показания ±100 мкВ) ±(0,04 % от показания ± 50 мкВ) ±(0,06 % от показания ± 6 мкВ) ±(0,06 % от показания ± 5 мкВ) |
±(0,1 % от диапазона) | ||||
|
Пределы допускаемой относительной погрешности измерения сопротивления (в диапазоне от 50 до 140 Ом), % |
±0,05 | ||||||
|
Количество измерительных каналов, шт |
16 |
20 |
4 | ||||
|
Диапазон напряжения питания постоянного тока, В |
от 9 до 30 |
от 8 до 30 |
от 12 до 50 | ||||
|
Потребляемая мощность, Вт, не более |
18 |
0,3 |
0,1 | ||||
|
Диапазон температур окружающей среды при эксплуатации условиям эксплуатации, °C |
от минус 40 до плюс 60 |
от минус 50 до плюс 60 |
от минус 40 до плюс 60 | ||||
|
Габаритные размеры, мм, не более |
180x96x40 |
180x96x20 |
250 х 150x80 |
57 х 125 х 80 |
97x47x64 |
128x73x 119 |
887x 148x 145 |
Таблица 2 - Основные технические и метрологические характеристики датчиков температуры почвы (грунта) и воды
|
Наименование характеристики |
Тип датчика | |||
|
QMT103 । |
QMT 110 |
QMT 107 |
DTS12W | |
|
Тип преобразователя |
Pt 100 класс В по ГОСТ 6651 | |||
|
Диапазон измерения температуры, °C |
от минус 40 до плюс 60 | |||
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,3 | |||
|
Длина кабеля, м, не более |
5 |
10 |
1,0 |
5 |
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 30 | |||
|
Диапазон температур окружающей среды при эксплуатации условиям эксплуатации, °C |
от минус 60 до плюс 60 |
от минус 80 до плюс 80 | ||
|
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
IP68 | |||
|
Габаритные размеры, мм, не более |
0 7,5x100 |
0 7,5 х 100 |
0 20 х1200 |
0 33 х 270 |
Таблица 3 - Основные технические и метрологические характеристики датчиков температуры дорожного покрытия
|
Наименование характеристики |
DRS511 |
|
Тип преобразователя |
Pt 100 класс В по ГОСТ 6651 |
|
Диапазон измерения температуры, °C |
от минус 40 до плюс 60 |
|
Пределы допускаемой абсолютной погрешности измерения, °C |
±0,5 |
|
Длина кабеля, м, не более |
200 |
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 18 |
|
Диапазон температур окружающей среды при эксплуатации условиям эксплуатации, °C |
от минус 40 до плюс 60 |
|
Габаритные размеры, мм, не более |
180x96x20 |
Таблица 4 - Основные технические и метрологические характеристики датчиков температуры и влажности воздуха____________________________________
|
Наименование характеристики |
Тип датчика | |||
|
НМР155 |
НМР110 |
серия НМТ360 |
серия HMW90 | |
|
1 |
2 |
3 |
4 |
5 |
|
Тип преобразователя температуры |
Pt 100 класс В по ГОСТ 6651 |
Pt 1000 класс В по ГОСТ 6651 |
Pt 1000 класс В по ГОСТ 6651 |
цифровой |
|
Диапазон измерения температуры воздуха, °C |
от минус 40 до плюс 50 |
от минус 40 до плюс 80 |
от минус 40 до плюс 180 |
от минус 5 до плюс 55 |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, °C |
±0,3 |
в диапазоне от 0 °C до 40 °C: ±0,2; в диапазоне от минус 40 °C до 0 °C и от 40 °C до 80 °C: ±0,4 |
±0,6 |
±0,5 |
|
Диапазон измерения относительной влажности, % |
от 0 до 100 | |||
|
Пределы допускаемой абсолютной погрешности измерения относительной влажности, % при влажности от 0 % до 90 % при влажности от 90 % до 100 % |
±1,5 ±1,7 |
±1,5 ±2,5 |
±1,5 ±1,7 |
±1,7 ±2,5 |
|
Диапазон измерения точки росы, °C |
- |
от минус 20 до плюс 20 |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерения точки росы, °C |
- |
±2,0 |
- |
- |
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 28 |
от 8 до 28 |
от 12 до 28 |
от 20 до 28 |
|
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
IP66 |
IP65 |
IP66 |
IP30 |
|
Габаритные размеры, мм, не более |
0 40 x 279 |
0 20 х120 |
164 х 115x73 |
133x81 х 30 |
Таблица 5 - Основные технические и метрологические характеристики датчиков давления
|
Наименование характеристики |
Тип датчика давления | ||
|
РТВ210 |
РТВЗЗО |
РТВ110 | |
|
Диапазон измерения атмосферного давления, гПа |
от 500 до 1100 |
от 500 до 1100 |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности, гПа |
±0,3 |
±0,25 |
±1,5 |
|
Долговременная стабильность, гПа/год |
±0,3 |
±0,1 |
±0,1 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 60 | ||
|
Диапазон напряжения питания постоянного тока, В |
от 8 до 18 |
от 10 до 35 |
от 10 до 30 |
|
Масса, кг, не более |
0,11 |
1,50 |
0,09 |
|
Габаритные размеры, мм, не более |
120x50x35 |
183x116x77 |
97,3x68,4x28,1 |
|
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
электроники: IP65 датчика: IP53 |
IP65 |
IP32 |
Таблица 6 — Основные технические и
датчиков
и
|
Наименование характеристики |
Тип датчика | ||||||||
|
WA15 |
WMS301 |
WMT50/52 |
WA25 |
QMW 101/110 |
WM30/ WMS302/ WMS302M |
серия WMT700 | |||
|
WAA151 |
WAV151 |
WAA252 |
WAV252 | ||||||
|
Диапазон измерения скорости ветра, м/с |
от 0,4 до 75 |
- |
от 0,5 до 60 |
от 0,4 до 60 |
от 0,4 до 60 |
- |
от 0,5 до 60 |
от 0,5 до 60 |
WMT701: от 0,4 до 40 WMT702: от 0,4 до 65 WMT703: от 0,4 до 75 |
|
Диапазон измерения направления ветра, градус |
отО до 360 |
от Одо 355 |
от 0 до 360 |
- |
от 0 до 360 |
от 0 до 360 |
от 0 до 360 |
от 0 до 360 | |
|
Пределы допускаемой погрешности измерения скорости ветра |
±0,5 м/с |
- |
-до 10 м/с: ±0,3 м/с -свыше 10 м/с: ±3 % от показаний |
-до 35 м/с: ±0,3 м/с или 3 % от показаний (что больше) -свыше 35 м/с: ±5 % от показаний |
± 0,5 м/с |
- |
-до 10 м/с: ±0,3 м/с -свыше 10 м/с: ±3 % от показаний |
-до 10 м/с: ±0,3 м/с -свыше 10 м/с: ±3 % от показаний |
±0,3 м/с или ±3 % от показаний (что больше) |
|
Пределы допускаемой абсолютной погрешности измерения направления ветра, градус |
- |
±3,0 |
±3,0 |
±3,0 |
- |
±3,0 |
±3,0 |
±3,0 |
±2,0 |
|
Диапазон напряжения питания постоянного тока, В |
от 9,5 до 15,5 |
от 3 до 15 |
от 6 до 30 |
от 21,6 до 26,4 |
отЗ до 15 |
от 3 до 15 |
от 9 до 36 | ||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 50 до плюс 55 |
от минус 40 до плюс 55 |
от минус 52 до плюс 60 |
от минус 55 до плюс 55 |
от минус 60 до плюс 55 |
от минус 40 до плюс 55 |
от минус 40 до плюс 60 (с подогревом) | ||
|
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
- |
- |
- |
IP65 |
- |
- |
- |
IP66 | |
|
Габаритные размеры, мм, не более |
090x240 (Радиус оборота вертушки 91 мм) |
090 x 300 (Радиус оборота флюгера 172 мм) |
360 х 265 х 182 |
0127 х 139 |
090 x 264 (Радиус оборота вертушки 91 мм) |
090x355 (Радиус оборота флюгера 218 мм) |
360х265х 182 |
360 х 265 х 182 |
0285x350 |
|
кг, не более |
0,57 |
0,66 |
0,36 |
0,51 |
0,80 |
0,85 |
0,36 |
0,36 |
2,0 |
'ft'
't?
Таблица 7 - Основные технические и метрологические характеристики датчиков видимости и текущей погоды
|
Наименование характеристики |
Типы датчиков | |||||||
|
FD12, FD12P |
PWD10, PWD12 |
PWD20, PWD22, PWD22M, PWD20W |
LT31 |
PWD50 |
PWD52 |
FS11 |
FS11P | |
|
Диапазон измерения метеорологической |
от 10 |
от 10 |
от 10 |
от 10 |
от 10 до |
от 10 до |
от 5 до 75000 | |
|
оптической дальности видимости (MOR), м |
до 50000 |
до 2000 |
до 20000 |
до 10000 |
35000 |
35000 | ||
|
Пределы допускаемой относительной погрешности, % | ||||||||
|
- от 800 до 10000 м |
- |
— |
- |
±10 |
- |
- |
- | |
|
- от 5 до 10000 м |
- |
- |
- |
- |
- |
- |
±10 | |
|
- от 10 до 10000 м |
±10 |
- |
±10 |
±10 |
±10 |
- | ||
|
- свыше 10000 м |
±20 |
- |
±15 |
- |
±20 |
±20 |
±20 | |
|
- от 10 до 2000 м |
- |
± 10 |
- |
- |
- |
- |
- | |
|
Пределы допускаемой абсолютной погрешности, м | ||||||||
|
- от 10 до 400 м |
- |
±10 |
- | |||||
|
- от 400 до 800 м |
- |
±25 |
- | |||||
|
Диапазон температур окружающей среды при |
от минус 40 |
от минус 40 до плюс 60 |
от минус 40 | |||||
|
эксплуатации, С |
до плюс 55 |
до плюс 65 | ||||||
|
Диапазон напряжения питания постоянного тока, В |
- |
от 12 до 50 |
- |
24 |
24 | |||
|
Диапазон напряжения питания переменного тока, В |
от 184 |
- |
от 207 |
- |
- |
от 207 | ||
|
до 276 |
до 253 |
до 253 | ||||||
|
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
- |
IP66 |
- |
IP66 |
- | |||
|
Габаритные размеры, мм, не более - длина |
1600 |
404 |
2685 |
695 |
695 |
2800 |
2800 | |
|
- ширина |
1600 |
695 |
420 |
404 |
432 |
900 |
900 | |
|
- высота |
2300 |
200 |
1025 |
199 |
222 |
500 |
1000 | |
|
Масса, кг, не более |
35 |
3,0 |
167 |
3,0 |
3,0 |
37 |
52 | |
Таблица 8 - Основные технические и метрологические характеристики датчиков высоты нижней границы облаков
|
Наименование характеристики |
Тип датчиков | |
|
CL31, CL31M |
CL51 | |
|
Диапазон измерения высоты нижней границы облаков, м |
от 10 до 7500 |
от 10 до 13000 |
|
Дискретность, м |
5 |
10 |
|
Пределы допускаемой погрешности измерения высоты нижней границы облаков по твердой цели (в зависимости оттого, что больше) - относительной - абсолютной |
±1 % ±5 м |
±1% ±5 м |
|
Диапазон напряжения питания переменного тока, В |
от 207 до 253 |
от 207 до 253 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 60 |
от минус 55 до плюс 60 |
|
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
IP65 |
IP65 |
|
Масса, кг, не более |
12 |
46 |
|
Габаритные размеры, мм, не более |
620x235x200 |
1531 x364x354 |
Таблица 9 - Основные технические и
датчиков
освещенности
Д’ (
|
Наименование характеристики |
Тип датчика | |||||||||||||
|
QMS101 |
QMS102 |
СМ6В СМ7В |
СМИ |
QMN101 |
CNR1 |
SK01-D2 |
SK08 |
EQ08 |
EQ08-S |
CMP3-L |
СМР6 |
CUV4 |
СМР11, СМР21 | |
|
Диапазон измерения энергетической освещенности, Вт/м2 |
от 0,01 до 2000 |
эт минус 2000 до плюс 2000 |
от 0,01 до 1000 |
от 0,01 до 2000 |
от 0,01 до 4000 |
от 0,01 до 2000 |
от 0,01 до 100 |
от 0,01 до 4000 | ||||||
|
Диапазон длин волн, мкм |
от 0,4 ДО 1,1 |
от 0,3 до 2,8 |
от 0,2 до 100 |
от 0,3 до 42 |
от 0,3 ДО 1,1 |
от 0,3 до 2,8 |
от 0,3 до 2,8 |
от 0,3 до 2,8 |
от 0,31 до 0,38 |
от 0,3 до 2,8 | ||||
|
Пределы допускаемой относительной погрешности измерения энергетической освещенности, % |
+11 |
±11 |
+11 |
±11 |
±11 |
±11 |
±11 |
±12 |
±11 |
±11 | ||||
|
Относительное смещение нуля от воздействием теплового излучения (нагрев до (75 ± 5) °C), Вт/м , не более |
- |
±4 |
±2 |
±2 |
±2 |
- |
±5 |
+6 |
±15 |
- |
±7 | |||
|
Время установления выходного сигнала, с, не более |
1 |
18 |
30 |
15 |
20 |
18 |
0,03 |
11 |
11 |
14 |
18 |
1 |
5 | |
|
=^^ц1а соединительного кабеля, м |
5 |
10 |
15 |
10 |
3 |
6 |
6 |
10 | ||||||
|
[|ГемНеяатура рабочих условий, °C |
от минус 30 до плюс 50 |
от минус 35 до плюс 60 |
от минус 40 до плюс 80 |
от минус 40 до плюс 70 | ||||||||||
Таблица 10 - Основные технические и метрологические характеристики датчиков уровня снега
|
Наименование характеристики |
SR50 |
MCAT-9429S |
|
Диапазон измерения уровня снега, м |
от 0,5 до 10,0 |
от 0,15 до 10,67 |
|
Пределы допускаемой приведенной погрешности измерения уровня снега, % |
±0,4 |
±0,25 |
|
Высота установки датчика над поверхностью измерения, м |
от 0,50 до 10,50 |
от 0,15 до 11,20 |
|
Габаритные размеры, мм, не более |
0310x75 |
050,5 х 148 |
|
Масса, кг, не более |
13 |
13 |
Таблица 11 - Основные технические и метрологические характеристики датчиков количества осадков
|
Наименование характеристики |
QMR101, QMR101M |
QMR102 |
RG13 |
RG13H |
PIuvio2 |
|
Пределы допускаемой относительной погрешности измерения количества осадков, % при интенсивности осадков - от 0 до 30 мм/ч - от 0 до 24 мм/ч - свыше 24 до 120 мм/ч |
±5,0 ±10,0 |
±1,0 ±5,0 |
±1,0 |
±5,0 | |
|
Чувствительность, мм |
0,2 |
0,6 | |||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 5 5 |
от минус 20 до плюс 85 |
от минус 40 до плюс 60 | ||
|
Масса, кг, не более |
0,38 |
1,00 |
2,8 |
2,5 |
15 |
воды
Таблица 12 - Основные технические и
|
Наименование характеристики |
DCU7110 | |
|
Диапазон измерения уровня воды, м |
от 0,3 до 4,8 | |
|
Пределы допускаемой приведенной погрешности измерения уровня воды, % |
±0,2 | |
|
Высота установки датчика над поверхностью измерения, м |
от 0,8 до 5,6 | |
|
Пределы допускаемого абсолютного давления на датчик, бар |
- | |
|
Пределы допускаемой приведенной погрешности измерения давления, % |
- | |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 30 до плюс 60 | |
|
Масса, кг, не более |
0,2 | |
|
Таблица 13- Основные технические и метрологические характеристики датчиков точки |
росы | |
|
Наименование характеристики |
DMT152 |
DMT142 |
|
Диапазон измерения точки росы, °C |
от минус 20 до минус 10 |
от минус 20 до плюс 20 |
|
Пределы допускаемой абсолютной погрешности измерения точки росы, °C |
±2,0 |
±3,0 |
|
Диапазон напряжения питания постоянного тока, В |
от 21 до 28 |
от 18 до 28 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 70 |
от минус 40 до плюс 60 |
|
я£$@пень защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
IP 65 |
№64 |
|
"Ёабар^ные размеры, мм, не более |
130x33x30 |
020x70 |
|
Iffacci^r, не более |
0,19 |
0,12 |
Таблица 14— Основные технические и метрологические характеристики комбинированных датчиков
|
Наименование характеристики |
WXT510/520 |
PTU300 |
PTB330TS |
DMT345 |
серия DMT340 |
|
Диапазон измерения температуры воздуха, °C |
от минус 40 до плюс 50 |
от минус 40 до плюс 60 |
от минус 10 до плюс 40 |
от минус 0 до плюс 140 |
от 0 до плюс 80 |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, °C |
±0,5 |
± 0,4 |
±0,25 |
±2,0 |
±2,0 |
|
Диапазон измерения относительной влажности, % |
от 0 до 100 |
от Одо 100 |
от 0 до 100 |
от 0 до 80 |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерения относительной влажности, % при влажности - от 0 % до 90 % -от 90 % до 100% -до 10 % - свыше 10 % |
±3,0 ±5,0 |
±1,5 ±1,8 |
± 1,8 ± 1,8 |
±10% ±1,5%RH+ 1,5% от показаний |
±3% |
|
Диапазон измерения атмосферного давления, гПа |
от 600 до 1100 |
от 500 до 1100 |
от 500 до 1100 |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерения атмосферного давления, гПа |
при температуре от 0 °C до 30 °C-±0,5 при температуре от минус 52 °C до 60 °C - ±1,0 |
±0,25 |
±0,15 |
- |
- |
|
Диапазон измерения скорости ветра, м/с |
от 0 до 60,0 |
- |
- |
- |
- |
|
Диапазон измерения направления ветра, градус |
от 0 до 360 |
- |
- |
- | |
|
Пределы допускаемой абсолютной погрешности измерения направления ветра, градус |
±3,0 |
- |
- |
- |
- |
|
Пределы допускаемой погрешности измерения скорости ветра |
-до 35 м/с: ±0,3 м/с или 3 % от показаний (что больше) -свыше 35 м/с: ±5 % от показаний |
- |
- |
- |
- |
|
Диапазон измерения точки росы, °C |
- |
- |
- |
от минус 20 до плюс 20 |
от минус 20 до плюс 20 |
|
Пределы допускаемой абсолютной погрешности измерения точки росы, °C |
- |
- |
- |
±2,0 |
±2,0 |
|
Диапазон напряжения питания постоянного тока, В |
от 5 до 30 |
от 10 до 35 |
от 10 до 35 |
от 10 до 35 |
от 10 до 35 |
|
Диапазон температур окружающей среды при дкедутуатации, °C |
от минус 52 до плюс 60 |
от минус 40 до плюс 60 |
от минус 10 до плюс 40 |
от 0 до плюс 60 |
от 0 до плюс 60 |
|
защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
IP 65 |
- |
IP 65 |
IP 65 |
IP 65 |
|
||1барЙ$ые размеры, мм, не более |
0127x240 |
183x116x71 |
405 хЗЗОх 165 |
183x116x77 |
183x116x77 |
|
ЙШВЙШ не более |
0,65 |
2,0 |
5,9 |
1,2 |
1 1,2 |
|
Лист И из 13 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки систем измерительных информационных метеорологических определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Vaisala Oyj" (Финляндия).
МРБ МП. 1642-2012 “Системы измерительные информационные метеорологические MAWS. Методика поверки”.
Заключение
Системы измерительные информационные метеорологические MAWS соответствуют требованиям технической документации фирмы "Vaisala Oyj" (Финляндия). По результатам поверки выдается свидетельство о поверке и наносится знак поверки в виде клейма-наклейки на лицевую панель контроллера.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр испытаний средств измерений и техники БелГИМ.
|
Республика Беларусь г. Минск, Старови лене кий тракт, 93, Тел. (017)-334-98-13 Аттестат аккредитации № BY 112.02.1.0.0025 |
Смотрите также
