Датчики жидких осадков "Пеленг СФ-04"
| Номер в ГРСИ РФ: | РБ 03 22 4892 12 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 22 4892 12 [2012-12-26]
rb-03-22-4892-12_2012-12-26.pdf
|
Скачать |
Датчики жидких осадков «Пеленг СФ-04» (далее по тексту - датчики) предназначены для измерения количества жидких осадков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 4892 12 |
| Наименование | Датчики жидких осадков "Пеленг СФ-04" |
| Год регистрации | 2012 |
| Номер сертификата | 7946 |
| Дата регистрации | 2012-07-05 |
| Срок действия | 2017-07-05 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017)263-77-02 / (017)263-65-42 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1433-2004. |
Поверители
Скачать
|
Описание типа РБ 03 22 4892 12 [2012-12-26]
rb-03-22-4892-12_2012-12-26.pdf
|
Скачать |
Описание типа
Назначение
Датчики жидких осадков «Пеленг СФ-04» (далее по тексту - датчики) предназначены для измерения количества жидких осадков.
Область применения метеорологические станции.
Описание
Датчик состоит из блока измерительного и блока электроники.
Принцип действия датчиков состоит в следующем: осадки поочередно накапливаются в одном из двух приемных опрокидывающихся ковшей блока измерительного, установленных на коромысле. Когда в ковше накапливается количество воды, эквивалентное 0,1 мм осадков (объем 2 мл), ковш опрокидывается. Во время опрокидывания закрепленный на коромысле постоянный магнит проходит рядом с герконом, который, срабатывая, замыкает электрическую цепь, посылая импульс в блок электроники. Таким образом, частота импульсов электрического сигнала, поступающего на блок электроники, зависит от интенсивности жидких осадков, принятых датчиком.
В блоке электроники происходит преобразование электрического сигнала в цифровой вид и рассчитывается суммарное значение количества жидких осадков. Сформированный цифровой сигнал передается по стандартным интерфейсам (RS232. V.23 модем) на ПК.
Датчики снабжены подогревающим элементом, предназначенным для таяния мокрого снега при плюсовой температуре.

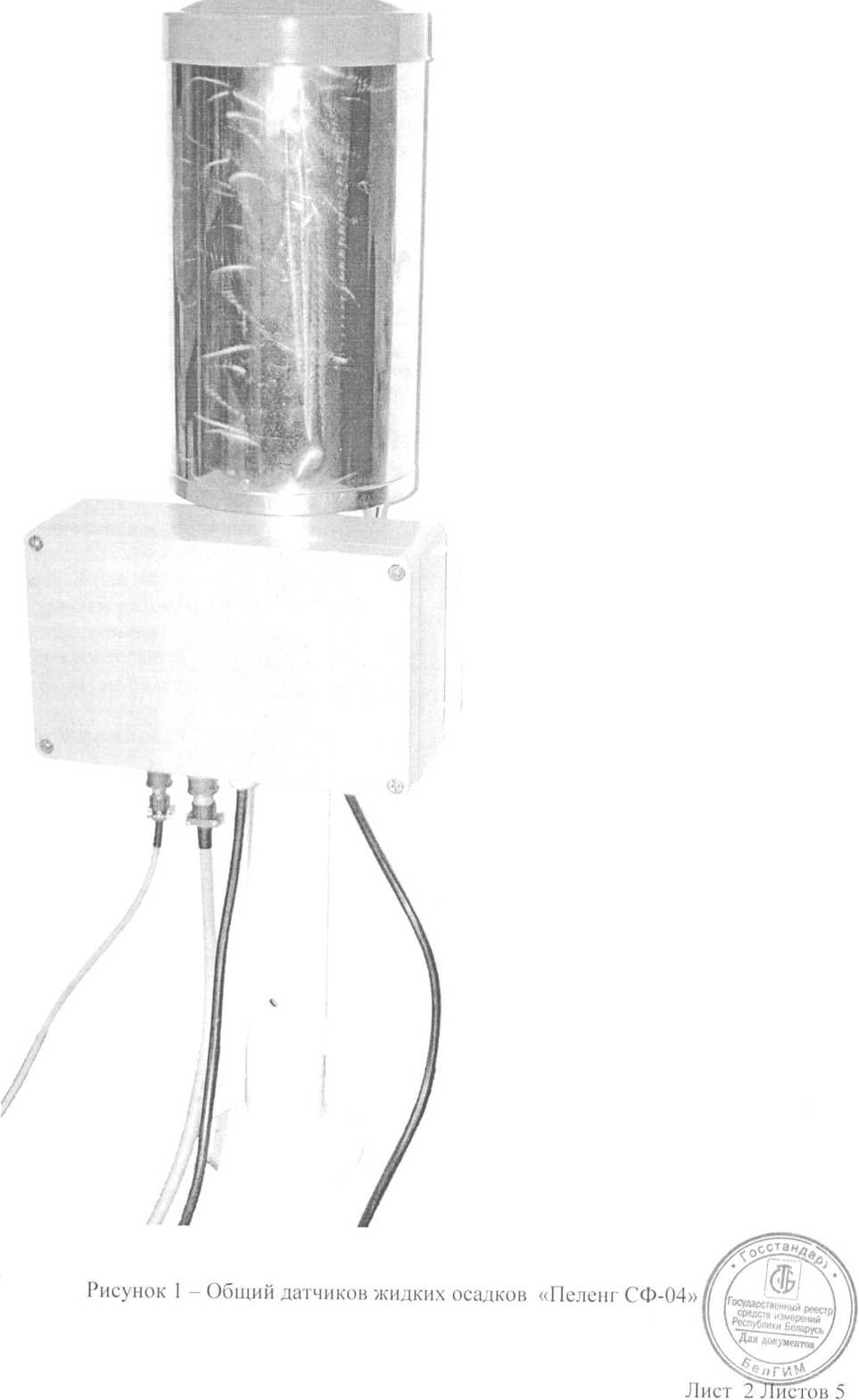

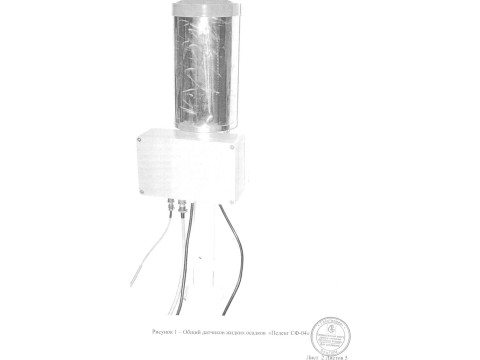

Общий вид датчиков приведен на рисунке 1.
Места пломбирования и нанесения знака поверки (к;[ейма-наклей^^Мта^Й1к в приложении. (([ ■ ($?! \ Д
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики датчиков жидких осадков «Пеленг СФ-04» указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 Диапазон интенсивности жидких осадков, мм/мин______ 2 Пределы допускаемой абсолютной погрешности измерения количества жидких осадков, мм |
от 0,1 до 1,5 _ ___ ±(0,10 ± 0,05-К), где К - измеренное количество осадков в мм |
|
3 Площадь приемного отверстия S, см2 |
200 ±2 |
|
4 Коэффициент пересчета объема осадков (мл) в количество осадков k = 10 S'1, мм/мл |
0,05 |
|
5 Напряжение питания в сети переменного тока, В |
24,0 ± 2,4 |
|
6 Потребляемая мощность, В-A, не более |
25 IP53 IP30 от 1 до 50 95 нрщгемпературе 35 °C от минус 50 до плюс 50 98 при температуре 35 °C |
|
7 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254: - блок электроники - блок измерительный_______ _________________ 8 Рабочие условия применения: -температура окружающего воздуха, °C - относительная влажность воздуха, %, не более__ ___ __ _ 9 Условия транспортирования и храпения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | |
|
10 Габаритные размеры, мм, не более: - блок электроники - блок измерительный __________________________________ 11 Масса, кг, не более: - блок электроники - блок измерительный |
260 х 125 х 185 0180 х 375__________________ 2,5 4,1 |
Знак утверждения типа
Знак Утверждения типа наносится на таблички опоры блока измерительного и блока электроники фотохимическим методом и на руководство по эксплуатации типографским способом.
Комплектность
Комплект поставки датчиков жидких осадков «Пеленг СФ-04» приведен в таблице 2.
Таблица 2_________ _ _ ___
__ _ _ _____Наименование___ Датчик жидких осадков «Пеленг СФ-04»__ ___
Программ ное обеспечение на компакт-диске____
Комплект запасных частей
Комплект монтажных частей___________
Комплект инструмента и принадлежностей___
Комплект тары_______________
Руководство по эксплуатации
Методика поверки МРБ МП. 1433-2004
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
ТУ РБ 100230519.181-2004 «Датчик жидких осадков «Пеленг СФ-04»;
Методика поверки МРБ МП. 1433-2004 «Датчик жидких осадков «Пеленг СФ-04». Методика поверки».
Заключение
Датчики жидких осадков «Пеленг СФ-04» соответствуют требованиям ГОСТ 12997-84, ТУ РБ 100230519.181-2004.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр испытаний средств измерений и техники «БелГИМ».
Республика Беларусь г. Минск. Старовилснский тракт, д. 93. тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
