Дозиметры микропроцессорные ДКГ-РМ1203
| Номер в ГРСИ РФ: | РБ 03 17 0247 12 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
Дозиметры микропроцессорные ДКГ-РМ1203 (далее по тексту - дозиметры) предназначе-•
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 0247 12 |
| Наименование | Дозиметры микропроцессорные ДКГ-РМ1203 |
| Год регистрации | 2012 |
| Номер сертификата | 7956 |
| Дата регистрации | 2012-07-05 |
| Срок действия | 2017-07-05 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 968-2001. |
Поверители
Скачать
|
Описание типа РБ 03 17 0247 12 [2012-12-07]
rb-03-17-0247-12_2012-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0247 12 [2012-03-30]
rb-03-17-0247-12_2012-03-30.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры микропроцессорные ДКГ-РМ1203 (далее по тексту - дозиметры) предназначе-•
ны для измерения мощности амбиентной эквивалентной дозы гамма-излучения Н *(10) (далее по тексту - МЭД), измерения амбиентной эквивалентной дозы гамма-излучения Н*(10) (далее по тексту - ЭД), показания текущего времени в часах, минутах, секундах.
Дозиметры могут использоваться персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны, полиции, сотрудниками таможенных и пограничных служб и т.д., а также широким кругом потребителей для измерения МЭД и ЭД гамма-излучения.
Описание
Принцип действия дозиметров основан на подсчете числа импульсов, поступающих с выхода счетчика Гейгера-Мюллера типа СБМ-20 на вход микропроцессора, за определенный интервал времени. Микропроцессор ведет математическую обработку результатов измерения, управляет режимами работы дозиметра и осуществляет вывод результатов измерения на четырехразрядный жидкокристаллический индикатор.
Конструктивно дозиметры выполнены в виде портативных карманных приборов, на лицевой панели которых расположены жидкокристаллический индикатор и кнопки управления дозиметром. Для защиты от фонового бета-излучения используется защитный экран. На задней панели дозиметров имеется клипса для крепления дозиметров на элементах одежды.
Дозиметры микропроцессорные ДКГ-РМ1203 выпускают в двух модификациях, отличающихся диапазонами измерений МЭД, диапазонами рабочих температур и функциональными возможностями. Общий вид дозиметров представлен на рисунке 1.

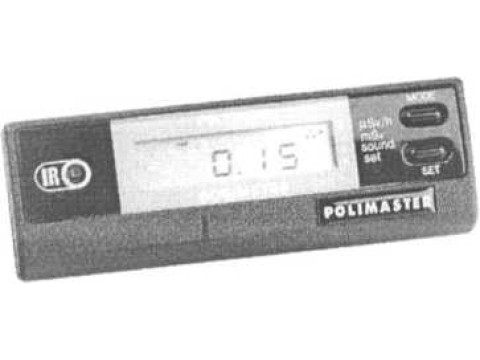

Рисунок 1 - Общий вид дозиметра
Дли документе»
Государственен реестр средств измерений Республики огчаусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения МЭД: | |
|
- ДКГ-РМ1203-04 |
от 0,1 до 500 мкЗв/ч |
|
- ДКГ-РМ 1203 М |
от 0,1 до 2000 мкЗв/ч |
|
Пределы допускаемой основной относительной погрешности измерения МЭД: | |
|
-ДКГ-РМ1203-04 |
± 20 % (в диапазоне от 0,1 до 199,9 мкЗв/ч) ± 30 % (в диапазоне от 200 до 500 мкЗв/ч) |
|
- ДКГ-РМ 1203М |
±(15 + Ai/H +А2-Н)%, где: Ai - коэффициент равный 1,5 мкЗв/ч, А2 - коэффициент равный 0,0025 (мкЗв/ч)'1, Н - МЭД в мкЗв/ч |
|
Диапазон измерения ЭД (верхняя граница диапазона при непрерывном измерении ЭД для ДКГ-РМ1203-04 определяется энергетическим ресурсом применяемых элементов питания) |
от 0,01 до 9999 мЗв |
|
Пределы допускаемой основной относительной погрешности измерения ЭД: | |
|
-ДКГ-РМ 1203-04 |
± 25 % |
|
-ДКГ-РМ1203М |
± 20 % |
|
Диапазон установки порогов МЭД: | |
|
-ДКГ-РМ 1203-04 |
от 0,1 до 500 мкЗв/ч (с шагом 0,01; 0,1; 1,0 мкЗв/ч) |
|
- ДКГ-РМ 1203М |
от 0,1 до 1999,99 мкЗв/ч (с шагом 0,01 мкЗв/ч) |
|
Диапазон установки порогов ЭД: | |
|
-ДКГ-РМ 1203-04 |
от 0,01 до 9999,999 мЗв (с шагом 0,001; 0,01; 0,1; 1,0 мЗв) |
|
- ДКГ-РМ 1203М |
от 0,01 до 9999,999 мЗв (с шагом 0,001 мЗв) |
|
Диапазон регистрируемых энергий |
от 0,06 до 1,5 МэВ |
|
Энергетическая зависимость относительно энергии 0,662 МэВ (l37Cs): | |
|
- в диапазоне энергий от0,06 до 0,662 МэВ |
± 25 % |
|
- в диапазоне энергий от 0,662 до 1,5 МэВ; |
± 15% |
|
Диапазон рабочих температур: | |
|
-ДКГ-РМ1203-04 |
от минус 15 до плюс 50 °C |
|
- ДКГ-РМ 1203М (индикация результата измерения на ЖКИ и запись в энергонезависимую память) |
от минус 15 до плюс 60 °C |
|
- ДКГ-РМ 1203М (без индикации результата измерения на ЖКИ и с записью в энергонезависимую память) |
от минус 40 до минус |
|
Относительная влажность окружающего воздуха при температуре 35 °C |
80% 1 / b-Y. \\\ |
|
Атмосферное давление |
от 84 до 106,7s |
Для ди'лумевтов,
продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемых дополнительных относительных погрешностей измерения МЭД и ЭД: | |
|
- при изменении температуры окружающего воздуха от нормальной до повышенной или от нормальной до пониженной |
±15% |
|
• при изменении влажности окружающего воздуха от нормальной до повышенной |
±10% |
|
- при изменении напряжения питания от номинального значения до крайних значений напряжения питания |
±10% |
|
Средний суточный ход цифровых часов |
± 1 с/сутки |
|
Номинальное напряжение питания |
3,1 В (2 элемента питания типа V357) |
|
Время непрерывной работы дозиметра от одного комплекта элементов питания в условиях естественного радиационного фона |
не менее 12 месяцев |
|
Габаритные размеры | |
|
- дозиметра |
не более 125x42x24 мм |
|
- дозиметра с защитным экраном |
не более 125x47x25 мм |
|
Масса: | |
|
- дозиметра |
не более 0,09 кг |
|
- дозиметра с защитным экраном |
не более 0,17 кг |
|
Средняя наработка на отказ |
не менее 10000 ч |
|
Средний срок службы |
не менее 6 лет |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспорта ТИГР.412118.018-02ПС и руководства по эксплуатации ТИГР.412118.006РЭ типографским способом.
Комплектность
Комплект поставки дозиметров указан в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество на исполнение | |
|
ДКГ-РМ1203-04 |
ДКГ-РМ1203М | ||
|
Дозиметр микропроцессорный ДКГ-РМ1203-04 |
ТИГР .412118.006 |
1 |
- |
|
Дозиметр микропроцессорный ДКГ-РМ1203М |
ТИГР.412118.006 |
- |
1 |
|
Элемент питания VARTA1 > |
V357 |
2 |
2 |
|
Экран защитный 2) |
ТИГР.741311.086 |
1 |
1 |
|
Паспорт3) |
ТИГР.412118.006-02ПС |
1 |
- |
|
Руководство по эксплуатации3) |
ТИГР.412118.006РЭ |
- |
1 |
|
Адаптер инфракрасного канала связи IR COMPUTER Link ACT - IR220L4) |
ТИГР.426434.008 |
- |
1 |
|
Упаковка |
ТИГР.412915.002 |
1 |
1 |
Примечания:
1) Допускается применение других элементов питания, аналогичных по параметрам.
2) Поставляется по требованию потребителя.
3) В состав входит методика поверки
4) Поставляется по требованию потребителя по отдельному заказу.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 14804920.006-2001 "Дозиметры микропроцессорные ДКГ-РМ1203. Технические условия".
ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".
ГОСТ 28271-89 "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний".
МП.МН 968-2001 "Дозиметры микропроцессорные ДКГ-РМ1203.Методика поверки".
Заключение
Дозиметры микропроцессорные ДКГ-РМ1203 соответствуют ГОСТ 27451-87. ГОСТ 28271-89, ТУ РБ 14804920.006-2001.
Межповерочный интервал — не более 12 месяцев (для дозиметров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
