Дозиметры лазерные ЛД-07
| Номер в ГРСИ РФ: | РБ 03 17 5591 14 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО "НТМ-Защита", г. Москва |
|
Описание типа РБ 03 17 5591 14 [2015-02-23]
rb-03-17-5591-14_2015-02-23.pdf
|
Скачать |
Дозиметры лазерные ЛД-07 (далее по тексту - дозиметры) предназначены для измерения энергетической экспозиции и облученности рассеянного или отраженного лазерного излучения в автомагическом режиме, а также анализа результаты измерений в соответствии с действующими санитарными нормами и правилами №580491. МЭК 825-1-93 с целью определения опасности излучения для организма человека.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5591 14 |
| Наименование | Дозиметры лазерные ЛД-07 |
| Год регистрации | 2014 |
| Номер сертификата | 9495 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2018-08-08 |
| Получатель сертификата | ООО "НТМ-Защита", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "НТМ-Защита"
Адрес: Каширское ш., 31, 115409, г. Москва
Контакты: (095) 323-92-82.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Дозиметры метрологически не обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по Р 50.2.025-2002. |
| Признание поверки | Первичная при выпуске из производства и периодическая: ВНИИОФИ (номер реестра - №022, шифр поверительного клейма - А)(НТК №12-14). |
Поверители
Скачать
|
Описание типа РБ 03 17 5591 14 [2015-02-23]
rb-03-17-5591-14_2015-02-23.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры лазерные ЛД-07 (далее по тексту - дозиметры) предназначены для измерения энергетической экспозиции и облученности рассеянного или отраженного лазерного излучения в автомагическом режиме, а также анализа результаты измерений в соответствии с действующими санитарными нормами и правилами №580491. МЭК 825-1-93 с целью определения опасности излучения для организма человека.
Описание
Принцип измерения энергетической экспозиции и облученности рассеянного или отраженного лазерного излучения в дозиметре основан на зависимости фототока кремниевых фотодиодов от интенсивности регистрируемого излучения в ультрафиолетовом, видимом и ближнем инфракрасном диапазонах, а также, на зависимости термосопротивления от мощности лучистой энергии в инфракрасной области спектра. Данные измерений обрабатываются встроенным в прибор микропроцессором по заложенной программе. Результаты измерений высвечиваются на жидкокристаллическом дисплее дозиметра.
Дозиметр является переносным прибором и состоит из блока фото прием ни ков. в котором размещены фотоприемники, аналогово-цифровые преобразователи результатов, микроконтроллер, схема питания и схема передачи результатов измерения, и блока измерительного, в котором размещены центральный процессор, цветной графический
Лист № 2
Всего листов 4 дисплей с сенсорным управлением, схема питания, клавиатура и схема связи с блоком фотоприемников и с персональным компьютером
Прибор обеспечивает:
- измерение текущих значений параметров рассеянного или отраженного лазерного излучения;
- регистрацию наибольшего значения измеряемого параметра за цикл измерений;
- хранение в памяти процессора максимальных значений параметров лазерного излучения;

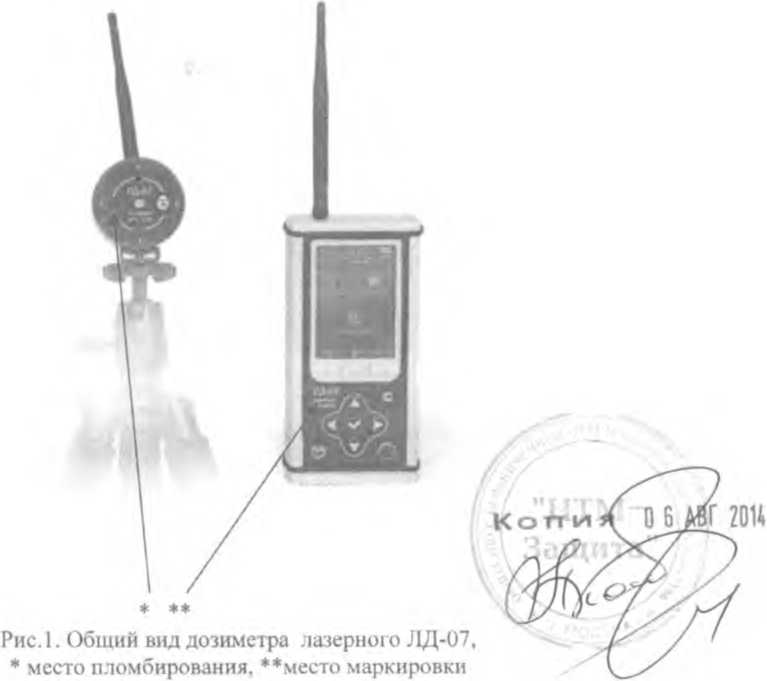

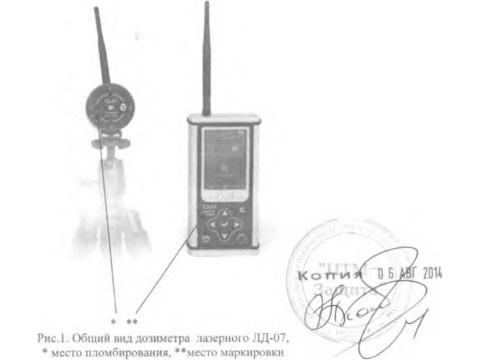

Общий вид дозиметров лазерных ЛД-07 представлен на рисунке 1
Программное обеспечение
В дозиметре используется программное обеспечение (ПО) LD 1.0, позволяющее измерять настройки, хранить результаты.
Данные по ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение LD 1.0 |
LD 1.0 |
1.0 | ||
* Доступ к ПО имеют только инженеры фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики представлены в таблице 2 Таблица 2
|
Наименование характеристик |
Значение |
|
Спектральные диапазоны, мкм: спектральный диапазон 1 спектральный диапазон 2 |
0,4- 1,0 1,0-20 |
|
Рабочие длины волн лазерного излучения, мкм: в спектральном диапазоне 1 (0,4 1,0 мкм) в спектральном диапазоне 2 (1,0 - 20 мкм) |
0,48; 0,53; 0,63;0,69; 0,78; 0,85,0,91; 0,98; 1,06; 1,15; 1.3; 1.54; 5,5; 10,6 |
|
Диапазоны измерений облученности от непрерывного лазерного излучения, Вт/см2: в спектральном диапазоне 1 (0,4 - 1,0 мкм) в спектральном диапазоне 2 (1,0 - 20 мкм) |
10'7-210'2 10‘4- 1 |
|
Диапазоны измерений энергетической экспозиции от импульсного лазерного излучения, Дж/см"; в спектральном диапазоне 1 (0,4 + 1,0 мкм) в спектральном диапазоне 2(1,0-20 мкм) |
Ю'8-2'10‘3 10'5-510’' |
|
Пределы допускаемой основной относительной погрешности (ООП) дозиметра при измерении облученности на длине волны 0,63 мкм, % |
± 15 |
|
Пределы допускаемой основной относительной погрешности (ООП) дозиметра при измерении облученности от непрерывного лазерного излучения в диапазонах длин волн, % в спектральном диапазоне 1 (0,4 з- 1,0 мкм) в спектральном диапазоне 2 (1,0 л- 20 мкм) |
± 18 ±25 |
|
Площади входных зрачков (диаметры D, мм), см2 в спектральном диапазоне 1 (0,4 ч- 1,0 мкм) в спектральном диапазоне 2 (1,0 ± 20 мкм) |
0.38 (7,0) 1,12 (12) |
|
Напряжение питания переменного тока, В |
220±20 |
|
Потребляемая мощность, ВА: |
10 |
|
Габаритные размеры в базовой конфигурации, мм, не более - блок фотоприемников (длина » диаметр) - блок управления и индикации (ширина * длина х высота) |
80 х 57 170 х 85 х 32 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, % не более |
(0-50) 85 |
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к прибору.
Комплектность
Дозиметры комплектуются в соответствии с таблицей 3.
Таблица 3.
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Блок фотоприемников |
БВЕК 710000.10 |
1 шт. | |
|
Блок управления и индикации |
БВЕК 710000.20 |
1 шт. | |
|
Блок питания БПИ8 220/9 |
1 шт. |
Для зарядки аккумуляторов | |
|
Аккумулятор GP 1300 ААК |
8 шт. |
Автономные источники питания | |
|
Антенна bluetooth |
2 шт. | ||
|
Штатив |
1 шт. | ||
|
Кабель соединительный для компьютера |
1 шт. | ||
|
Диск с ПО |
1 шт. | ||
|
Футляр |
1 шт. |
Для транспортировки и хранения измерителя | |
|
Руководство по эксплуатации |
БВЕК710000.001 РЭ |
1 экз. | |
|
Методика поверки |
Р 50.2.025-2002 |
1 экз. | |
|
Паспорт |
БВЕК710000.001 ПС |
1 экз. |
Поверка
осуществляется по документу Р 50.2.025-2002 «Государственная система обеспечения единства измерений. Дозиметры лазерные. Методика поверки».
Основные средства поверки:
I. Лазер гелий-неоновый ОКГ-13; №150690.
Длина волны излучения: 628 нм;
Выходная мощность излучения: 15 Вт;
2. Лазер полупроводниковый KOMPASS 1064-4000М;
№ LDP. 1099677.109901.
Длина волны излучения: 1064 нм
Мощность излучения: 0.5 -г 4 Вт;
3. Лазер газовый LCD - 10А
Длина волны излучения: 10,233 мкм
Мощность излучения: 11,5 Вт;
4. Лазерный дозиметр ЛД-4Э; № 3;
Диапазон измерений облученности: 10'6 -т 10'4Вт/см2;
Пределы допускаемой основной относительной погрешности: ± 10 %;
5. Измеритель средней мощности и энергии лазерного излучения в составе: головка измерительная 3A-FS ROHS, № 662818; измеритель VEGA ROHS, № 651573. Диапазон чувствительности: 0.19 20 мкм;
Измеряемая мощность: 6-10’6 т- 3 Вт.
Сведения о методах измерений
приведены в п.6 «Методика проведения измерений» Руководства по эксплуатации БВЕК710000.001РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Технические условия ТУ-4431-008-18446736-013 «Дозиметры лазерные ЛД-07».
Рекомендации к применению
Осуществление измерений, производимых при выполнении работ по обеспечению безопасных условий и охраны зруда;
