Анеморумбометры "Пеленг-СФ-03"
| Номер в ГРСИ РФ: | РБ 03 22 1282 16 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Анеморумбометры «Пеленг СФ-03» (далее - анеморумбометры) предназначены для дистанционного измерения параметров ветрового потока: мгновенной, максимальной и средней скоростей и направления ветра, регистрации и отображения информации на внешних устройствах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 1282 16 |
| Наименование | Анеморумбометры "Пеленг-СФ-03" |
| Год регистрации | 2016 |
| Номер сертификата | 10586 |
| Дата регистрации | 2016-06-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017)263-77-02 / (017)263-65-42 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 986-2001 (извещение №3). |
Поверители
Скачать
|
Описание типа РБ 03 22 1282 16 [2017-03-02]
rb-03-22-1282-16_2017-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 1282 16 [2009-04-16]
rb-03-22-1282-16_2009-04-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 1282 16 [2011-10-28]
rb-03-22-1282-16_2011-10-28.pdf
|
Скачать |
Описание типа
Назначение
Анеморумбометры «Пеленг СФ-03» (далее - анеморумбометры) предназначены для дистанционного измерения параметров ветрового потока: мгновенной, максимальной и средней скоростей и направления ветра, регистрации и отображения информации на внешних устройствах.
Измерения могут проводиться в любое время суток как автономно, так и в составе метеорологических станций, в том числе автоматизированных станций аэропортов.
Область применения - метеорология.
Описание
Анеморумбометр состоит из следующих основных частей: - анемометр;
- румбометр;
- блок измерения с траверсой;
- блока питания.
Принцип действия анеморумбометра состоит в преобразовании механического воздействия ветрового потока в оптические, а затем в электрические сигналы, цифровой код и после обработки и усреднения - в информацию, удобную для потребителя с выводом на монитор ПК и сохранением на жестком диске ПК. Анеморумбометр позволяет измерять скорость и направление ветра посредством датчиков: анемометра (скорость ветра) и румбометра (направление ветра).
При вращении зубчатого диска, закрепленного внутри корпуса анемометра, происходит прерывание светового потока от светодиода к фототранзистору. Блок измерения считает количество импульсов, прошедших за каждые 3 секунды, и преобразовывает их в значение скорости ветра.
Закрепленный на оси внутри корпуса румбометра оптронный датчик «угол-код» выдает шестиразрядный позиционный код, описывающий положение флюгарки. Блок измерения преобразовывает этот код в угловое значение направления ветра.
Место нанесения знака поверки (клейма-наклейки) на анеморумбометрукдзано в Приложении А.

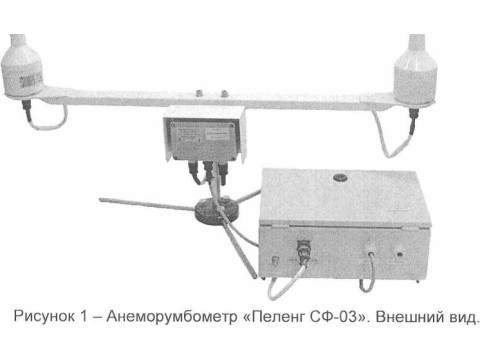

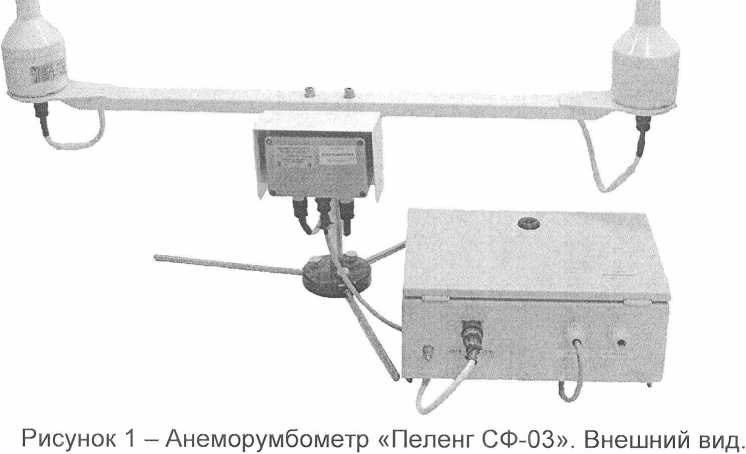

Внешний вид анеморумбометра представлен на рисунке 1. / / ;(Tt
Государственный
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик анеморумбометра. Идентификационные данные ПО приведены в таблице 1.
_________Таблица 1 - Идентификационные данные ПО__ ___________
|
Обозначение анеморумбометра |
Наименование ПО |
Номер версии ПО |
|
«Пеленг СФ-03» |
Внутреннее ПО |
001 |
|
Внешнее ПО |
3.0.0.2 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО анеморумбометров останется без изменений | ||
Го®с™Й^йреестр]
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 2.
Таблица 2
|
Измеряемый параметр |
Значение |
|
1 Диапазон непрерывных измерений мгновенной скорости, осредненных за 3 с, м/с |
от 1 до 55 |
|
2 Пределы допускаемой погрешности анеморумбометра при измерении мгновенной скорости: - абсолютная (при скорости до 10 м/с) - относительная (при скорости свыше 10 м/с) |
±0,5 м/с ±5,0 % |
|
3 Диапазон непрерывных измерений направления ветра, осредненных за 3 с,0 |
от 0 до 360 |
|
4 Пределы допускаемой погрешности анеморумбометра при измерении направления ветра, 0 |
±5 |
|
5 Разрешающая способность: - румбометра, градус, не более - анемометра, м/с, не более |
6,0 0,1 |
|
6 Период обновления данных, с, не более |
15 |
|
7 Выходной интерфейс |
v.23, RS 485 |
|
8 Диапазон напряжений питания от сети переменного тока, В |
от 207до 253 |
|
9 Потребляемая мощность, Вт, не более |
25 |
|
10 Степень защиты оболочки по ГОСТ 14254 |
IP 53 |
|
11 Условия эксплуатации анемометра, румбометра, блока измерения и блока питания: - температура окружающей среды, °C - относительная влажность - атмосферное давление, кПа |
от минус 50 до плюс 50 до 98 % при температуре 25 °C от 66,0 до 106,7 |
|
12 Условия транспортирования анеморумбометра: - температура окружающей среды, °C - относительная влажность |
от минус 60 до плюс 50 до 95 % при температуре 35 °C |
|
13 Габаритные размеры, мм, не более: - анемометра - румбометра - блока питания - блока измерения (с траверсой) |
375x325x325 626x554x87 300x230x155 890x165x125 |
|
14 Масса, кг, не более: - анемометра - румбометра - блока питания - блока измерения (с траверсой) |
1,1 1,6 4,6 4,0 |
Знак утверждения типа
Знак Утверждения типа на табличку анеморумбометра и на руководство по эксплуатации наносится типографским способом.
Комплектность
Комплект поставки анеморумбометров приведён в таблице 3.
Таблица 3
|
Обозначение изделия |
Наименование изделия |
Вариант исполнения 6440.00.00.000- | |
|
- |
01 | ||
|
6440.02.00.000 |
Блок измерения параметров ветра: |
1 |
1 |
|
6440.02.01.000 |
Румбометр |
1 |
1 |
|
6440.02.02.000 |
Анемометр |
1 |
1 |
|
6440.02.03.000 |
Траверса |
1 |
1 |
|
6440.02.04.000 |
Блок измерения |
1 |
1 |
|
6440.03.00.000 |
Блок питания |
1 | |
|
6440.09.00.000 |
Коробка распределительная |
1 | |
|
6440.05.00.800 |
Комплект монтажный |
1 |
1 |
|
6440.06.00.000 |
Комплект запасных частей, инструмента и принадлежностей |
1 |
1 |
|
6440.07.00.000 |
Комплект тары |
1 |
1 |
|
6255.00.00.000 |
Блок сопряжения |
1* |
1* |
|
6435.08.02.000 |
Блок сопряжения |
1* |
г |
|
6444.00.00.000 |
Табло информационное |
г |
1* |
|
6254.00.00.600 |
Огонь заградительный |
1* |
1* |
|
6440.10.00.000 |
Коробка распределительная в сборе |
1* |
1* |
|
Мачта метеорологическая «М-82» ИРШЯ 061.000.000 |
1* |
1* | |
|
1530.100230519.62 84-01 |
Программное обеспечение |
1 |
1 |
|
Эксплуатационная документация | |||
|
6440.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
1 |
|
6440.00.00.000 ФО |
Формуляр |
1 |
1 |
|
МП. МН 986-2001 |
Методика поверки |
1 |
1 |
|
* Поставляются согласно договору на поставку | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100230519.165 - 2000 «Анеморумбометр «Пеленг СФ-03»;
Методика поверки МП МН.986 - 2001 «Анеморумбометр «Пеленг СФ-03». Методика поверки».
Заключение
Анеморумбометр «Пеленг СФ - 03» соответствует требованиям технических условий ТУ РБ 100230519.165 - 2000, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01.ТР004 003 18306 до 18.08.2021).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13. Аттестат аккредитации № BY/11202.1.0.0025
