Стенды для измерения, контроля и регулировки углов установки колёс автомобилей серий ARP, ARN, ARC, ARS, ART

Назначение

Стенды для измерения, контроля и регулировки углов установки колес автомобилей серий ARP, ARN, ARC, ARS, ART предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей, грузовиков малой грузоподъемности и грузовых автомобилей.

Область применения - транспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.

Описание

Фирма "SPACE s.r.L", в зависимости от различных вариантов исполнений, комплектации выпускает стенды для измерения, контроля и регулировки углов установки колес автомобилей серий ARP, ARN, ARC, ARS, ART следующих моделей: Для легковых автомобилей и грузовиков малой грузоподъемности

- ARP3DSP, ARP3DHPR, ARP3DHP.B, ARP3DL, ARPQC4, ARPQC2X, ARPQC2,

- ARN84WS,

- ARC78WS, ARC76WS,

- ARS680WS, ARS660WS, ARS640WS, Для грузовых автомобилей

- ART98TWS, ART86TWS, ART64TWS

Стенды серий ARP, ARN, ARC, ARS, ART исполнений ARN84WS, ARC78WS, ARC76WS, ARS680WS, ARS660WS, ARS640WS, ART98TWS, ART86TWS, ART64TWS конструктивно состоят из передвижной приборной стойки, четырех измерительных головок с комплектом вспомогательных устройств для крепления их на колеса автомобиля, и двух электронных поворотных дисков. Измерительные головки стендов включают в себя четыре, шесть или восемь прецизионных датчиков с зарядовой связью (CCD-матрица), работающие в инфракрасном спектре лучей. На панели измерительных головок имеются клавиатура и уровень. Принцип действия стендов основан на измерении угловых параметров, определяющих положение осей и всех четырех колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Обработка информации и выдача результатов измерений проводится с помощью персрнадьного компьютера с установленным программным обеспечением версии не нижё V.4.4.7.1.

Передача данных от измерительных головок к приборной стойке организована по Bluetooth.

Стенды исполнений ARPQC4, ARPQC2X, ARPQC2 выполняя передачу данных по Bluetooth между измерительными головками, обеспечивают экспресс измерения по

Стенды исполнений с дополнительными обозначениями после основного .К и .RK - поставляются без персонального компьютера, принтера и подвижной стойки.

Стенды исполнений ARP3DSP, ARP3DHPR, ARP3DHP.B, ARP3DL, ARPQC4, ARPQC2X, ARPQC2 конструктивно состоят из передвижной приборной стойки, четырех светоотражателей с элементами крепления на колесах автомобиля, и измерительной системы видеокамер CCD, работающих в инфракрасном спектре лучей. Указанное оборудование устанавливается на специальной балке, или на специальных кронштейнах, закрепленных прямо на аппарелях подъемного устройства. Принцип действия стендов основан на системе "технического зрения" видеокамер с высоким разрешением (технология 3D). Процесс измерения осуществляется путем считывания информации видеокамерами с отражателей, закрепленных на колесах и освещаемых в ИК-диапазоне. Обработка информации и выдача результатов измерений проводится с помощью персонального компьютера с установленным программным обеспечением версии не ниже V.4.4.7.1.

Приборная стойка стендов включает в себя модуль персонального компьютера типа IBM-PC/AT с микропроцессорной системой обработки результатов измерений, цветной дисплей, принтер формата А4 и клавиатуру. Электронные поворотные круги устанавливаются под передние колеса автомобиля и подключаются кабелем к приборной стойке стендов.

Управление процессом измерений во всех исполнениях стендов производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера стендов заложена база 15 региональных банков данных, в каждом из которых имеется более 18000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров, на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.

Места нанесения знака поверки (клейма-наклейки) указано в приложении А.

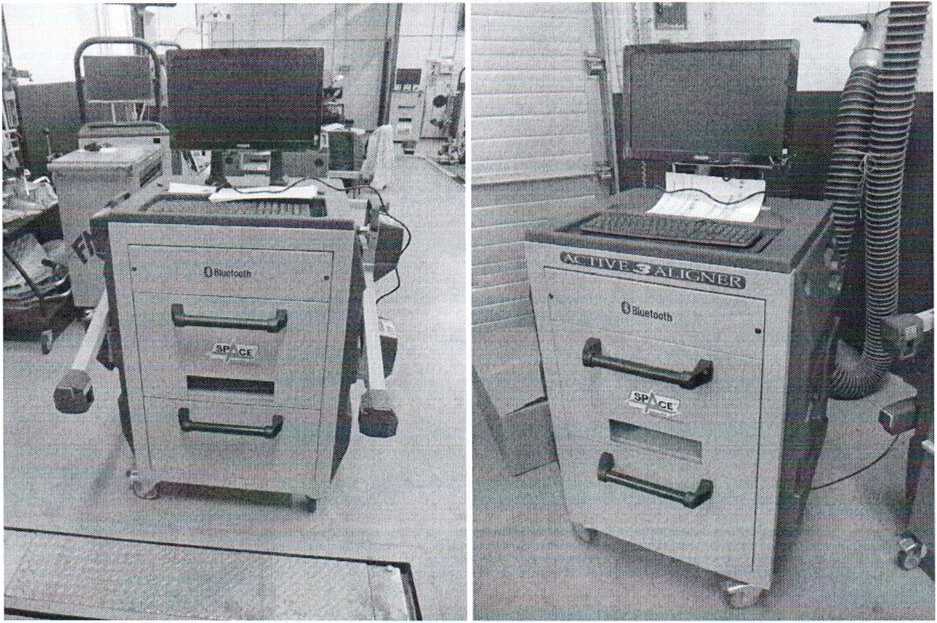

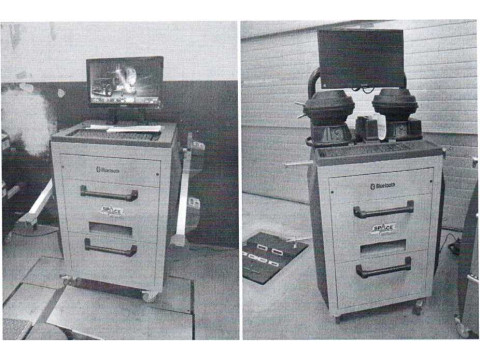

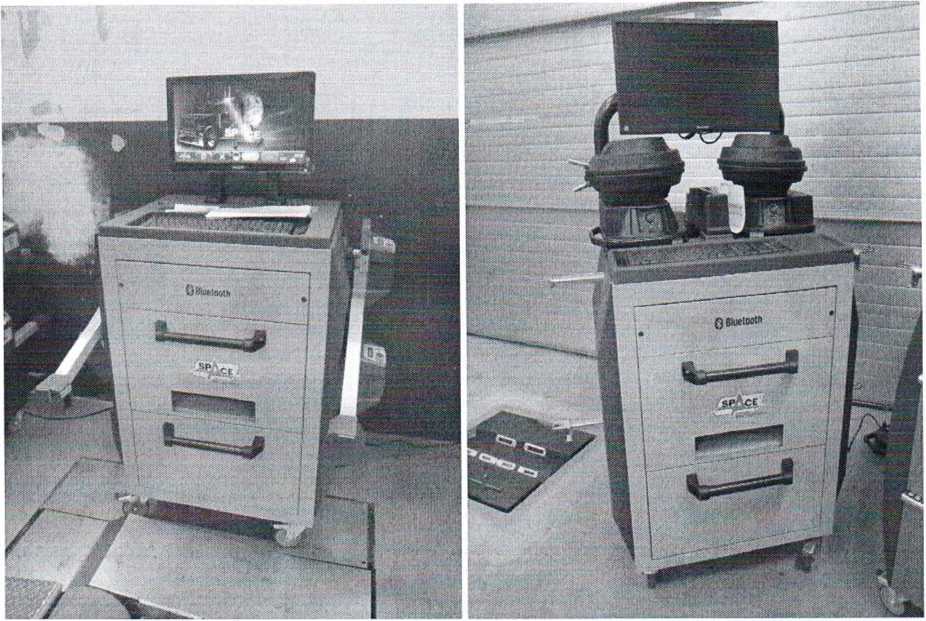

Внешний вид стендов представлен на рисунке 1.

Рисунок 1. Общий вид стендов для измерения, контроля и регулировки углов установки колес автомобилей серий ARP, ARN, ARC, ARS, ART

Примеры обозначения стендов для измерения, контроля и регулировки углов установки колес автомобилей серий ARP, ARN, ARC, ARS, ART:

ARP

3D SP

HPR

HP.B

L

Обозначение комплектации:

HPR - максимальная (топовая) комплектация

HP.B - комплектация с встроенными зарядными устройствами

SP - средняя комплектация

L - базовая комплектация

Стенды по технологии 3D Обозначение типа стенда

Обозначение измерительных головок с прецизионными датчиками (CCD-матрица) с беспроводной связью.

Обозначение грузовых стендов Обозначение количества датчиков (CCD-матрица) 4 (40) - 4 датчика 6 (60) - 6 датчиков 8 (80) - 8 датчиков

Серия стенда

Обозначение типа стенда

Дополнительные обозначения в маркировке:

.С - простые поворотные круги;

.К - без компьютера, принтера и передвижной стойки;

.R - простая комплектация;

.RK - простая комплектация, без компьютера, принтера и передвижной стойки;

МВ - комплектация для мерседеса;

BMW - комплектация для БМВ.

ARP QC 4

2

2 X

Количество мишеней

2 - две мишени

2х - две мишени с возможностью расширения до 4-х мишеней

4 - четыре мишени

Обозначение стенда с быстрым измерением по технологии Quick Control Обозначение типа стенда

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов для измерения, контроля и регулировки углов установки колес автомобилей серий ARP, ARN, ARC, ARS, ART (ARP3DSP, ARP3DHPR, ARP3DHP.B, ARP3DL, ARPQC4, ARPQC2X, ARPQC2, ARN84WS, ARC78WS, ARC76WS, ARS680WS, ARS660WS, ARS640WS, ART98TWS,

ART86TWS, ART64TWS) приведены в таблице 1.

Таблица 1

/Гт

I Государственный реестр 11 I средств измерений /

V \ геспублини Беларусь]

таблицы 1

Лосударсгеекный

МЯ до.туиеато, ^.лГИ^

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа наносят на стенды методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки стендов входит:

1. Стенд для измерения, контроля и регулировки углов установки колес автомобилей

1 шт.;

1 шт.;

1 комплект;

1 комплект;

1 комплект;

4 шт.;

1 шт.;

1 шт.;

1 шт.

1 экз.;

1 экз.;

2. Монитор*

3. Фиксаторы рулевого колеса и педали тормоза

4. Комплект (4 шт.) колесных зажимов

5. Комплект (2 шт.) спойлерных адаптеров

6. Колесные адаптеры art. А813020

7. Смарткарта

8. USB Флэшка (для беспроводной связи Bluetooth)

9. Программное обеспечение (версия не ниже V.4.4.7.1)

10. Инструкция по эксплуатации

11. Методика поверки**:

- для стендов модификаций 3D

МРВ МП.2937-2019 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для

измерения, контроля и регулировки углов установки колес автомобилей серий ARP, ARN, ARC, ARS, ART. Методика поверки" - для стендов модификаций WS (с CCD-матрицей)

МРБ МП.2147-2011 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей. Методика поверки"

Примечание:

«*» - в зависимости от модификации и комплектации стенда. «**» - по требованию заказчика.

Государсп=ем<ый рсастп] I JWni измерений j \ геспублищ Беларуг» / \Д«Я ДО!ГумвВТО®/

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "SPACE s.r.l.", Италия;

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования";

МРБ МП.2147-2011 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей. Методика поверки";

МРБ МП.2937-2019 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей серий ARP, ARN, ARC, ARS, ART. Методика поверки".

Заключение

Стенды для измерения, контроля и регулировки углов установки колес автомобилей серий ARP, ARN, ARC, ARS, ART соответствуют требованиям документации фирмы "SPACE s.r.l." (Италия), требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии, регистрационный номер ЕАЭС N RU Д-1Т.АБ58.В.01938/20, срок действия с 28.01.2020 по 26.01.2023 включительно), ТР ТС 010/2011 "О безопасности машин и оборудования" (сертификат соответствия № ЕАЭС RU С-1Т.АБ58.В.01173/20, срок действия с 27.01.2020 по 26.01.2023 включительно).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
