Преобразователи измерительные многоканальные MTL830C
| Номер в ГРСИ РФ: | РБ 03 10 7272 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «Eaton Electric Limited», Великобритания |
|
Описание типа РБ 03 10 7272 19 [2020-04-16]
rb-03-10-7272-19_2020-04-16.pdf
|
Скачать |
Преобразователи предназначены для измерения входных сигналов от термоэлектрических термопреобразователей (далее - ТТ), термопреобразователей сопротивления (далее - ТС), источников напряжения постоянного тока на 16 (32) измерительных каналах (далее - ИК) и преобразования в цифровой выходной сигнал по интерфейсу RS-485 с использованием протокола Modbus RTU.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7272 19 |
| Наименование | Преобразователи измерительные многоканальные MTL830C |
| Год регистрации | 2019 |
| Номер сертификата | 12961 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-10-31 |
| Получатель сертификата | фирма "Eaton Electric Limited", Соединенное Королевство Великобритании и Северной Ирландии (GB) (изготовитель - фирма "Relcom Inc.", Соединенные Штаты Америки (US)) |
Производитель / Заявитель
фирма "Eaton Electric Limited" (изготовитель - фирма "Relcom Inc.")
Адрес: Great Marlings, Butterfield, Luton Bedfordshire LU2 8 DL, United Kingdom
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить МРБ МП.2931-2019. |
Поверители
Скачать
|
Описание типа РБ 03 10 7272 19 [2020-04-16]
rb-03-10-7272-19_2020-04-16.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи предназначены для измерения входных сигналов от термоэлектрических термопреобразователей (далее - ТТ), термопреобразователей сопротивления (далее - ТС), источников напряжения постоянного тока на 16 (32) измерительных каналах (далее - ИК) и преобразования в цифровой выходной сигнал по интерфейсу RS-485 с использованием протокола Modbus RTU.
Область применения - используются для работы в составе систем централизованного контроля и управления производственными процессами в различных отраслях промышленности, в т.ч. и во взрывоопасных зонах (при использовании во взрывоопасных зонах обязательно использование цифрового изолятора, не входящего в состав преобразователей).
Описание
Принцип действия преобразователей измерительных многоканальных MTL830C основан на измерении и преобразовании сигналов, поступающих от первичных преобразователей. Входные сигналы от термоэлектрических термопреобразователей, термопреобразователей сопротивления, источников напряжения постоянного тока линеаризуются и преобразуются в цифровые выходные сигналы по интерфейсу RS-485 с использованием протокола Modbus RTU.
Преобразователи состоят из одного или двух передатчиков MTL831C и приемника MTL838C. Передатчики MTL831C имеют по 16 измерительных^аналов, каждый из которых может быть сконфигурирован на измерение различных входных сигналов. Передатчики соединены между собой и приемником MTL838C шиной передачи данных на основе витой пары. Приемник MTL838C передает П 1 среяств П
\\ \ Республики Беларусь/ 1 V \Лля докуиввтов/ 1/ информацию с MTL831C через магистральную шину передачи данных с использованием протокола Modbus RTU.
Преобразователи функционируют под управлением встроенного программного обеспечения (ПО), являющегося неотъемлемой частью преобразователей. ПО выполняет функции сбора, обработки и передачи измерительной информации. Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного программного обеспечения. Также имеется прикладное ПО, используемое для конфигурирования измерительных каналов передатчиков MTL831C, каналов передачи данных с использованием протокола Modbus RTU, отображения значений, измеренных на каналах передатчиков, версий встроенного программного обеспечения и общих настроек преобразователей. Идентификационные данные встроенного и прикладного ПО приведены в таблице 1.
Таблица 1. Идентификационные данные встроенного и прикладного ПО
|
Наименование характеристики |
Значение характеристики |
|
Передатчик 831С | |
|
Версии (в том числе микропрограммы) встроенного ПО |
не ниже А.7 (comm) и А.6 (msmt) |
|
Приемник 838С | |
|
Версия (в том числе микропрограммы) встроенного ПО |
не ниже А.6 |
|
Прикладное ПО | |
|
Наименование |
MTL83xC Configurator |
|
Версия прикладного ПО |
не ниже 1.3.2.6 |

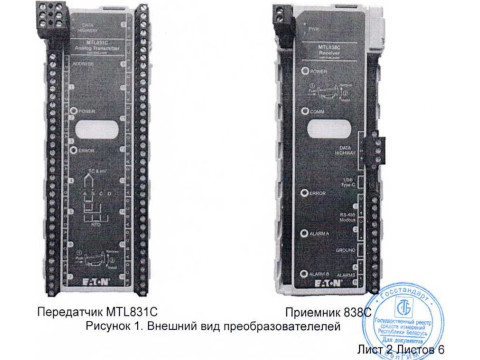

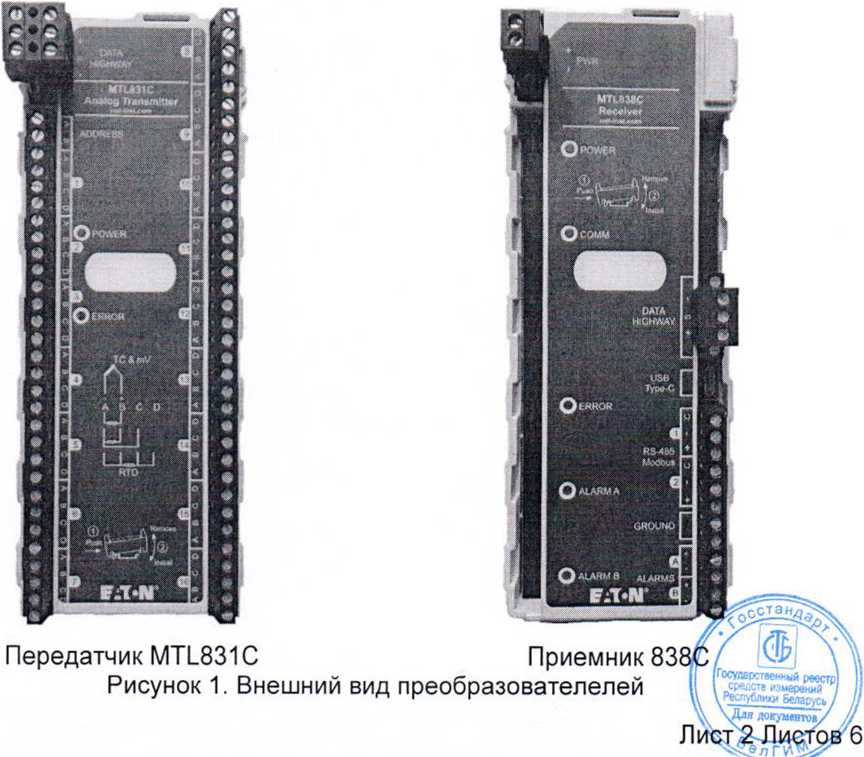

Внешний вид преобразователей представлен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) приведено в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 2 и 3.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
Пределы допускаемой основной приведенной погрешности при преобразовании входного сигнала* |
±0,1 % | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 1 °C от температуры нормальных условий (21 °C) |
напряжение постоянного тока |
(±0,0008 % от ИВ)/°С |
|
входные сигналы ТС (НСХ по ГОСТ 6651 и СТБ EN 60751) |
2-х проводная схема подключения: (±0,001 % от ИВ + 11 мОм)/°С 3-х проводная схема подключения: (±0,001 % от ИВ + 2 мОм)/°С 4-х проводная схема подключения: (±0,001 % от ИВ)/°С | |
|
входные сигналы ТТ (НСХ по СТБ ГОСТ Р 8.585) |
(±0,0008 % от ИВ)/°С | |
|
Количество измерительных каналов |
от 16 до 32 (1 или 2 передатчика MTL831C) | |
|
Версии программного обеспечения, не ниже |
Передатчик MTL831C: А.7 (comm) и А.6 (msmt) Приемник MTL838C: А.6 Прикладное ПО MTL83xC Configurator: 1.3.2.6 | |
|
Выходной сигнал |
цифровой - Modbus RTU (2 канала) | |
|
Диапазон температуры окружающего воздуха рабочих условий |
от минус 20 °C до плюс 70 °C | |
|
Номинальное напряжение питания постоянного тока |
24 В | |
|
Диапазон напряжения питания постоянного тока |
от 19 до 30 В | |
|
Температура окружающего воздуха условий хранения |
от минус 40 °C до плюс 85 °C | |
|
Масса, г, не более |
Передатчик MTL831C: 260 Приемник MTL838C: 190 | |
|
Габаритные размеры (шхд), мм, не более |
Передатчик MTL831C: 69,1 *188,4 Приемник MTL838C: 69,1x188,4 | |
|
* - общая основная погрешность при преобразовании сигнала ТТ: сумма предела основной погрешности при преобразовании сигнала ТТ и предела основной абсолютной погрешности при измерении температуры по каналу компенсации температуры холодного спая ±1,0 °C ТТ - термопреобразователь термоэлектрический, ТС - термопреобразователь сопротивления | ||
\\ -у*
Лист 3 Листов 6
Таблица 3
|
Вид входного сигнала |
НСХ (при наличии) |
Диапазон измерений |
|
напряжение постоянного тока |
- |
от минус 100 до плюс 100 мВ |
|
входные сигналы ТС (НСХ по ГОСТ 6651 и/или СТБ EN 60751) |
Pt1OO (а = 0,00385 °C'1) |
от минус 200 °C до 850 °C |
|
50М (а = 0,00428 °C'1) |
от минус 180 °C до 200 °C | |
|
входные сигналы ТТ (НСХ по СТБ ГОСТ Р 8.585) |
Е |
от минус 200 °C до 800 °C |
|
J |
от минус 200 °C до 900 °C | |
|
К |
от минус 200 °C до 1300 °C | |
|
L |
от минус 200 °C до 800 °C | |
|
N |
от минус 200 °C до 1300 °C | |
|
R |
от минус 40 °C до 1600 °C | |
|
Т |
от минус 200 °C до 400 °C |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки:
Один или два (по заказу) передатчика MTL831C
Приемник MTL838C
Комплект эксплуатационной документации
Методика поверки МРБ МП.2931-2019
Прикладное программное обеспечение MTL83xC Configurator
Дополнительные принадлежности: цифровые изоляторы MTL5x53 (по заказу, при использовании во взрывоопасных зонах), защитные корпуса (по заказу).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Eaton Electric Limited» (Соединенное Королевство Великобритании и Северной Ирландии).
МРБ МП.2931-2019 «Преобразователи измерительные многоканальные MTL830C. Методика поверки»
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
СТБ EN 60751-2011 Термопреобразователи сопротивления платиновые промышленные
СТБ ГОСТ Р 8.585-2004 Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования
Заключение
MTL830C со
Limited»
сстЭ/75»к
!дин©нное
Преобразователи измерительные многоканальные технической документации фирмы «Eaton Electric Королевство Великобритании и Северной Ирландии),
Лист 4 Листов 6 регламентов Таможенного союза ТР ТС 020/2011 (декларация о соответствии № ЕАЭС N RU Д-GB.КА01.В11635/19 от 09.08.2019), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-GB.ME92.B.00013/18 от 26.12.2018).
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
