Стенды для измерения, регулировки и контроля углов установки колес автомобилей "Тест-система лазерная СКО-1Л"

Назначение

Стенды для измерения, регулировки и контроля углов установки колес автомобилей «Тест-система лазерная СКО-1Л» (в дальнейшем - тест-система) предназначены для контроля параметров установки колес легковых автомобилей при их проверке и регулировке в условиях спецавтопентров. станций технического обслуживания и автомастерских.

Тест-система относится к средствам технической диагностики и. являясь средством измерений, позволяет производить контроль и регулировку следующих параметров установки колес:

- схождение передних колес;

- развал передних колес;

- продольный и поперечный наклоны осей поворотных стоек передних колес;

- разность и рассогласование углов разворота передних колес;

- центровка рулевого колеса;

- взаимное положение осей передних и задних колес;

- смещение колес и изгиб осей колес на переднем и заднем мостах.

Описание

Принцип работы тест-систем основан на оптическом способе регистрации информации посредством проектора и измерителя угла наклона конструктивно соединенных между собой и составляющих прибор измерительный.

Проектор посылает два световых лазерных пучка, которые формируют точечные световые указатели, визуально наблюдаемые в процессе измерений на соответствующих шкалах.

Световой пучок, посылаемый проектором перпендикулярно его оптической оси. служит для обнаружения схождения колес, а световой пучок, посылаемый проектором вдоль его оптической оси. служи т для контроля осей колес, центровки рулевого колеса и т.д.

Измеритель угла наклона формирует на встроенной шкале световой указатель, предназначенный для измерения развала колес, продольного и поперечного наклонов оси поворотной стойки колеса.

Тест-система выпускается в двух вариантах исполнения:

- исполнение 9777.00.00.000 - для формирования светящейся точки используется однолинзовый объектив;

- исполнение 9777.00.00.000-01 - для формирования светящейся точки используется грехлинзовый объектив, повышающий контраст изображения точки на шкалах и позволяющий улучшить условия наблюдения при сня тии отсчетов.

Комплект тест-системы состоит из;

- двух приборов измерительных (левый и правый), предназначенных непосредственно для измерения углов установки колес автомобиля:

- двух балок опорных, предназначенных для закрепления приборов измерительных на ободьях колес автомобиля;

- двух подставок с поворотными кругами, которые устанавливаются под управляемые колеса автомобиля;

- двух индикаторов со шкалами, которые закрепляются на ободьях задних колес;

- приспособления тормозного, предназначенного для блокировки педали ножного тормоза автомобиля в процессе измерений и регулировки;

- стопора рулевого колеса, предназначенного для блокировки рулевого колеса автомобиля в процессе измерений и регулировки;

- набора контрольного инструмента (рейка контрольная и стойка контрольная), предназначенного для периодического контроля и регулировки приборов измерительных, с целью обеспечения заданной точности измерений, а также для поверки тест-системы;

- комплекта щита настенного, предназначенного для размещения составных частей тест-системы в нерабочем состоянии;

- комплекта запасных частей, инструмента и принадлежностей, предназначенного для технического обслуживания тест-системы.

В качестве источников света в тест-системе применяются полупроводниковые лазерные диоды и светодиоды, что позволяет вести работы в условиях естественной и искусственной освещенности внутри помещений.

Питание каждого прибора измерительного тест-системы осуществляется от первичного источника питания напряжением 2.4 В - две аккумуляторные батареи типоразмера ДА.

Схема нанесения на тест-систему знака поверки (клейма-наклейки) приведена в приложении.

Внешний вид тест-системы приведен на рисунке 1.

Дм Докумеатов

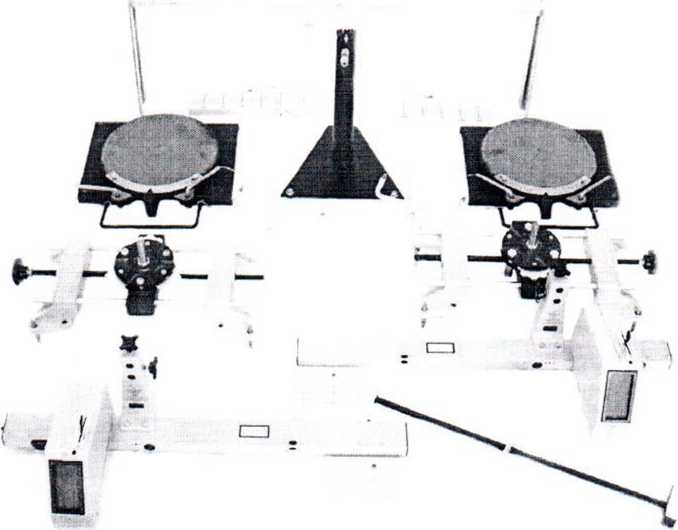

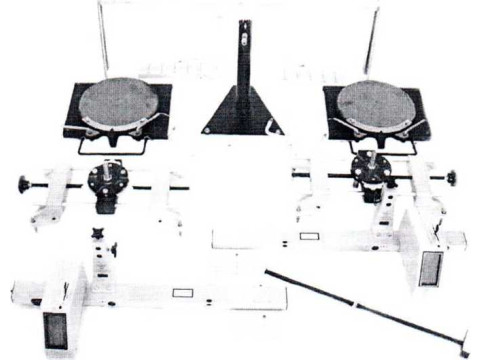

Рисунок 1 - Внешний вид тест-системы лазерной СКО-1Л

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ

Технические и метрологические характеристики тест-системы представлены в таблице 1.

Таблица 1 - Основные технические и метрологические характеристики стендов для измерения. регулировки и контроля углов установки колес автомобилей «Тест-система лазерная СКО-1Л» ________ ______ _     ____________

Продолжение таблицы 1 — Основные технические и метрологические характеристики стендов для измерения, регулировки и контроля углов установки колес автомобилей «1ест-система лазерная СКО-1Л»              ____________________

Знак утверждения типа

Знак утверждения типа наносят на пластину, закрепленную на корпусе измерителя угла наклона приборов измерительных, а также на титульные листы эксплуатационной документации типографским способом (методом офсетной печати).

Комплектность

Комплект поставки тест-системы приведен в таблицах 2-4.

Таблица 2 - Основной комплект тест-системы

[Государстеен^ьй J 1р^-тв “змемний Л \Ре^УбЛ-щ Струсь / уЦа логуиеито»/

Нормативные документы

ТУ BY 400046055.056-2013 Стенды для измерения, регулировки и контроля углов установки колес автомобилей «Тест-система лазерная СКО-1Л». Технические условия.

МРБ Ml 1.2397-2014 «Система обеспечения единства измерений Республики Беларусь. Стенды для измерения, регулировки и контроля углов установки колес автомобилей «Тест-система лазерная СКО-1Л». Методика поверки»

Заключение

Стенды для измерения, регулировки и контроля углов установки колес автомобилей «Тест-система лазерная СКО-1Л» соответствует требованиям технических условий изготовителя ТУ BY 400046055.056-2013.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Государственные приемочные испытания проведены:

Испытателыiым центром

государственного предприятия "Гомельский ЦСМС"

адрес: ул. Лепешинского, 1, 246015. г. Гомель, тел. (232) 23 02 33

Аттестат аккредитации № BY/112 1.1751 от 30.05.2014
