Приборы для измерения показателей качества и учета электрической энергии РМ175
| Номер в ГРСИ РФ: | РБ 03 13 7123 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "SATEC Ltd", Израиль |
|
Описание типа РБ 03 13 7123 19 [2019-10-29]
rb-03-13-7123-19_2019-10-29.pdf
|
Скачать |
Приборы для измерения показателей качества и учета электрической энергии РМ175 (далее - измерители) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных четырёхпроводных электрических сетях с поминальной частотой 50 Гц и 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7123 19 |
| Наименование | Приборы для измерения показателей качества и учета электрической энергии РМ175 |
| Год регистрации | 2019 |
| Номер сертификата | 12734 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | фирма "SATEC Ltd", Израиль (IL) |
Производитель / Заявитель
фирма "SATEC Ltd"
Адрес: Har Hotzvim Science Based Industrial Park, P.O. Box 45022 Jerusalem 91450, Israel.
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка по МП 2904-2019. |
Поверители
Скачать
|
Описание типа РБ 03 13 7123 19 [2019-10-29]
rb-03-13-7123-19_2019-10-29.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения показателей качества и учета электрической энергии РМ175 (далее - измерители) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных четырёхпроводных электрических сетях с поминальной частотой 50 Гц и 60 Гц.
Область применения измерителей - контроль качества и учет электрической энергии на объектах энергетики и на промышленных предприятиях.
Описание
Конструктивно измеритель выполнен в ударопрочном пылезащитном корпусе и представляет собой прибор, внешний вид которого представлен на рисунке 1. Принцип действия измерителей основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, многократно превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются параметры качества электроэнергии. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация

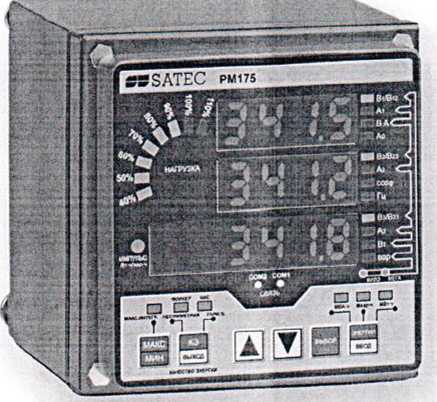

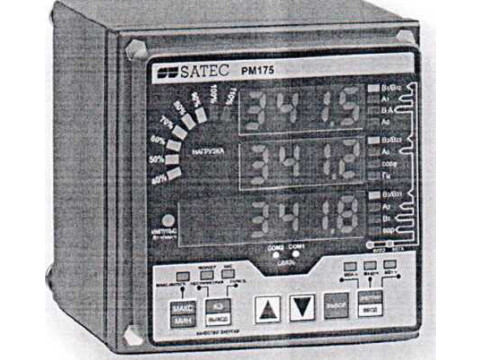

Рисунок 1 - Внешний вид измерителя РМ175
может оыть выведена через цифровой последовательный интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут производиться дистанционно, через цифровой последовательный интерфейс, а также с помощью кнопок управления. Измерители имеют порты: телефонный модем, Ethernet (TCP/IP), PROFIBUS коммуникации RS232/RS422/RS485.
Измерители оснащены светодиодными индикаторами (дисплеями), которые имеют 3 окна и 55 страниц. Система учета электроэнергии является многотарифной. Перечень физических величин, которые могут измеряться прибором: ток, напряжение, частота, коэффициент мощности, активная мощность, реактивная мощность, активная энергия, реактивная энергия, полная энергия, коэффициенты искажений тока и напряжения, амплитуды гармоник ( до сороковой), коэффициент гармоник, сдвиг фаз,
Измеритель оснащен программируемыми релейными выходами для выда
чи сигналов управления электрическими цепями.
Программное обеспечение измерителей записано в память микропроцессора и с помощью пароля защищено от несанкционированного вмешательства. Идентификация программного обеспечения приведена в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО приборов для измерений показателей качества и учета электрической энергии РМ175, |
РМ175_25.10. 9JF99D |
25.10.9 |
F99D |
Отсутствует |
Технические характеристики
Основные технические характеристики измерителя приведены в таблице 2
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °C Температура хранения, °C |
от минус 40 до 60 от минус 40 до 80 |
|
Относительная важность, % |
от 0 до 95 без конденсата |
|
Габаритные размеры (длина х ширина х глубина), мм и масса: РМ175 |
127 х 127 х 127; масса не более |
//Г® \Лист2из6 НЖяЗЗ/
лмувеитов
Таблица 3 - Основные метрологические характеристики
|
Нормируемые величины |
Предельные значения |
Номинальные значения |
Пределы допускаемой основной относительной погрешности | |
|
Линейное напряжение (для каждой из трех фаз), В |
3 х 800 или 3 х 144 |
3 х 690 или 3 х 120 |
± 0,2 % | |
|
Ток, А |
2 или 10 |
1 или 5 |
± 0,2 % | |
|
Ток нейтрали |
2-200 % полной шкалы |
Ном.ток входного трансф. |
± 0,5 % | |
|
Частота, Гц |
45-65 |
50, 60 |
0,02 % | |
|
Коэффициент мощности при токе более 2 % номинала |
От -1 до +1 |
0,2 % для диапазонов от 0,5 до 1,0 и от -1 до -0,5 | ||
|
Активная мощность, ток 2-200 % номинала, coscp > 0.5; потребление/генерация |
по ГОСТ 318 19.22 -2012 ГОСТ 318 19.23 -2012 |
± 0,2 % | ||
|
реактивная мощность, ток 2-200 % номинала, coscp < 0,9; потребление/генерация |
± 0,3 % | |||
|
полная мощность, ток 2-200 % номинала, coscp > 0,5; потребление/генерация |
± 0,2 % | |||
|
Активная энергия, (ток 2-200 % номинала), coscp > 0,5; потребление/генерация |
± 0,2 % | |||
|
реактивная энергия, (ток 2-200 % номинала), coscp < 0,9; потребление/генерация |
± 0,3 % | |||
|
Полная энергия, (ток 2-200 % номинала), coscp > 05; потребление/генерация |
± 0,2 % | |||
|
Коэф, искажения синусоидальности тока и напряжения относительно основной гармоники, ток и напряжение >10 % номинала |
0-100 % гарантии точности > 1 % ном. |
100% |
±2% | |
|
Коэф, искажения синусоидальности тока относительно номинального тока, при токе > 10 % номинала |
0-100 гарантии точности > 1% ном. |
100 |
± 1,5 % | |
Погрешности измерений для напряжения, тока, мощности и энергии даны для температурного интервала от + 20 °C до + 26 °C. За пределами этого интервала дополнительная погрешность измерения тока и напряжения составляет 0,005 % /К, мощности и энергии - 0,01 % / К.
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на переднюю поверхность корпуса измерителя, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят:
* Измеритель
1шт
1шт
1 шт
1 шт
* Паспорт
* CD с ПО "PAS" и документацией в электронном виде
* Протокол проверки измерителя ОТК производителя
Нормативные документы
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0.2S и 0.5S.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
МРБ МП. Приборы для измерения показателей качества и учета электрической энергии РМ175. Методика поверки.
Метрологический контроль
Приборы для измерения показателей качества и учета электрической энергии РМ175 обеспечены поверкой в Республике Беларусь
Методика поверки МРБ МП^^-2019 Приборы для измерения показателей качества и учета электрической энергии РМ175. Методика поверки.
Применяемые эталоны:
1 Универсальная пробойная установка УПУ-10, погрешность выходного напряжения ± 5 %.
2 Установка для поверки счетчиков электрической энергии МИРТЕК-МЕТРОЛОГИЯ-ВУ-3-Г-0,05-СТ, класс точности 0,05; 0,1.
3 Прибор измерительный эталонный многофункциональный "Энергомонитор-3.1 КМ",погрешность: ±[0.01+0.002((Uh/U)-1)]%;±[0.01+0.002((Ih/I)-1)] %
4 Секундомер электронный Интеграл С-01, погреши. ± (9,6- 1О'б Тх+О,О1) с
5 Частотомер 43-54, погр. измерения частоты, не более ± 5-10’7± 1 ед. сч.
Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь. Места пломбирования корпуса прибора и расположение клейма-наклейка приведены в приложении А.
Заключение
Приборы для измерения показателей качества и учета электрической энергии РМ175 соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и технической документации предприятия-изготовителя.
Межповерочный интервал - не более 24 месяцев. ____
Межповерочный интервал в сфере законодательной метрологии^Рещ^^яике
Беларусь - не более 24 месяцев. / Ди
Лист 4 из 6 U J
У JJ
--<
Государственные приемочные испытания проведены
Республиканским унитарным предприятием
"Гомельский центр стандартизации, метрологии и сертификации"
Адрес: Республика Беларусь, 246015, г. Гомель, ул. Лепешинского, 1 тел./факс (+375 232) 26-33-00, приемная 26-33-01
Электронный адрес: mail@gomelcsms.by
Аттестат аккредитации № BY/112 1.1751
