Генераторы сигналов низкочастотные Г3-131
| Номер в ГРСИ РФ: | РБ 03 16 1705 19 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Генераторы сигналов низкочастотные ГЗ-131 (далее - генераторы) предназначены для формирования сигналов синусоидальной и прямоугольной (уровень ТТЛ) форм. Генераторы применяются для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении, приборостроении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 1705 19 |
| Наименование | Генераторы сигналов низкочастотные Г3-131 |
| Год регистрации | 2019 |
| Номер сертификата | 12737 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, изготовленных до 30.07.19, проводить по МП.МН 1202-2002 (изменения №1), поверку средств измерений, изготовленных с 30.07.2019 проводить по МП.МН 1202-2002 (изменения №2). |
Поверители
Скачать
|
Описание типа РБ 03 16 1705 19 [2020-02-28]
rb-03-16-1705-19_2020-02-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 1705 19 [2020-10-12]
rb-03-16-1705-19_2020-10-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 1705 19 [2015-09-02]
rb-03-16-1705-19_2015-09-02.pdf
|
Скачать |
Описание типа
Назначение
Генераторы сигналов низкочастотные ГЗ-131 (далее - генераторы) предназначены для формирования сигналов синусоидальной и прямоугольной (уровень ТТЛ) форм. Генераторы применяются для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении, приборостроении.
Описание
В генераторах сигналов низкочастотных применен метод прямого цифрового синтеза (DDS) сигнала синусоидальной формы.
Генераторы формируют сигналы синусоидальной и прямоугольной (уровень ТТЛ) форм в диапазоне частот от2Гцдо2МГцс разделением на шесть поддиапазонов. В пределах каждого из поддиапазонов осуществляется плавная перестройка частоты. Управление генераторами осуществляется при помощи кнопочных переключателей и трех N-кодеров, находящихся на передней панели генераторов. На переднюю панель также выходят выходные разъемы.
На задней панели генераторов находится сетевой разъем, выключатель сети (приложение А, рисунок А. 1).

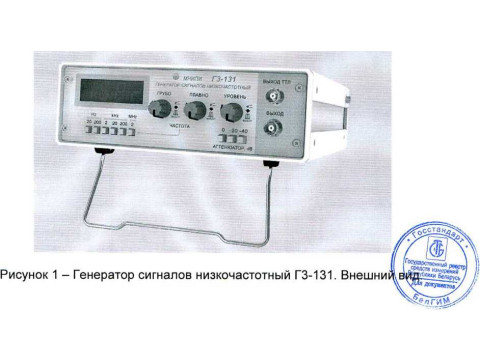

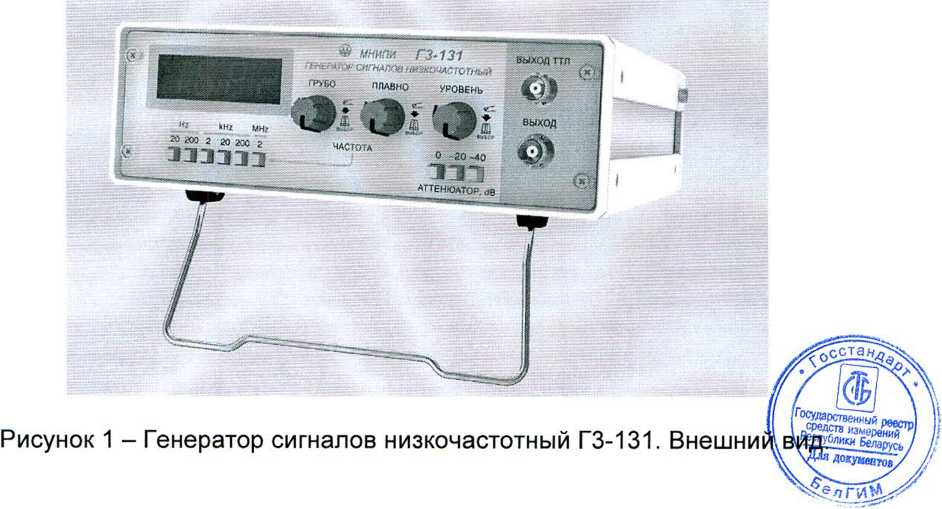

Внешний вид генераторов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А, рисунок А.3; место пломбирования и оттиска поверительного клейма приведены в приложении А, рисунок А.2.
Влияние ПО учтено при нормировании метрологических характеристик генераторов. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
|
Обозначение генератора |
Наименование ПО |
Номер версии ПО |
|
ГЗ-131 |
Встроенное программное обеспечение |
V.1.01 |
|
Примечания: Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО генераторов останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Диапазон частот Поддиапазоны частот |
от 2 Гц до 2 МГц от 2 до 20 Гц, от 20 до 200 Гц, от 200 Гц до 2 кГц, от 2 до 20 кГц, от 20 до 200 кГц, от 200 кГц до 2 МГц, плавная перестройка внутри поддиапазона |
|
Пределы относительной допускаемой погрешности установки частоты Амплитуда сигнала |
± 0,05 % не менее 5 В на нагрузке 600 Ом, не менее 10 В - без нагрузки |
|
Плавное ослабление сигнала Ступенчатое ослабление сигнала |
не менее 20 дБ минус 20, минус 40 дБ |
Пределы погрешности ступенчатого ослабления сигнала:
|
- на частотах от 2 Гц до 200 кГц - на частотах от 200 кГц до 2 МГц |
± 0,5 дБ ±2 дБ |
Нестабильность частоты:
|
за 15 мин |
не более 0,02 % |
|
за 180 мин |
не более 0,03 % |
|
Коэффициент гармоник на частотах: | |
|
от 10 до 20 Гц |
не более 0,3 % |
|
от 20 Гц до 200 кГц |
не более 0,2 % |
|
от 200 кГц до 2 МГц |
не более 1 % |
Неравномерность уровня сигнала относительно уровня на частоте 1 кГц на частотах: - от 2 до 20 Гц не более ± 5 %
- от 20 Гц до 200 кГц не более ± 2 %
- от 200 кГц до 2 МГц не более ± 5 %
Параметры сигнала прямоугольной формы (уровень ТТЛ): - время перехода из “1” в “0” и из “0” в “1” не более 100 нс - напряжение “1” не менее 2,4 В
- напряжение “0” не более 0,4 В
Напряжение питания (230± 23) В
Потребляемая мощность, не более 10 ВА
Масса, не более 2,0 кг
Габаритные размеры, мм, не более 210x255x71
Диапазон температур рабочих условий при- от 5 °C до 40 °C менения
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель генераторов методом офсетной печати, а также на эксплуатационную документацию типографским методом.
Комплектность
Состав комплекта поставки генераторов соответствует таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
1 Генератор сигналов |
УШЯИ.468759.020 |
1 | |
|
низкочастотный ГЗ-131 2 Кабель сетевой SCZ-1 3 Кабель №1 |
УШЯИ.685631.199 |
1 1 | |
|
4 Кабель №3 |
УШЯИ.685631.200 |
1 |
Поставляется по |
|
5 Нагрузка 600 Ом |
УШЯИ.468548.016 |
1 |
отдельному заказу |
|
6 Вставка плавкая ВП2Б-1В 0,5 А 250 В |
2 |
Допускается за- | |
|
7 Переход |
BNC-T |
1 |
мена на аналогичную с током 0,5 А быстродействие F Поставляется по |
|
8 Руководство |
УШЯИ.468759.020 РЭ |
1 |
отдельному заказу |
|
по эксплуатации 9 Методика поверки |
МП. МН 1202 -2002 |
1 | |
|
10 Упаковка |
УШЯИ.305641.033-04 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.035-2002«Генератор сигналов низкочастотный ГЗ-131. Технические условия».
ГОСТ22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МП.МН 1202-2002«Генератор сигналов низкочастотный ГЗ-131. Методика поверки».
Заключение
Генераторы сигналов низкочастотные ГЗ-131 соответствуют требованиям ТУ BY 100039847.035-2002, ГОСТ 22261-94, ТР ТС 004/2011 ,ТР ТС 020/2011 (декларация соответствия №ТС BY/112 11.01. ТР004 003 10427 до 03.02.2020). ^====^
Межповерочныи интервал в сфере законодательной метрологии в^есйуфтйк^ Беларусь: не более 12 месяцев; П jyjbj ХЧ
межповерочный интервал: не более 12 месяцев. Il I осРедств измерен^9)
U уРеспублик Беларусь J 1< У \Для докуиеяи®/ //
л Г
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13. Аттестат аккредитации № BY/112 1.0025
