Фотометры пламенные серии М
| Номер в ГРСИ РФ: | РБ 03 11 2948 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Фотометры |
| Производитель / заявитель: | "Sherwood Scientific", Великобритания |
Фотометры пламенные серии М (далее-фотометры) предназначены для измерения массовой концентрации натрия, калия и лития в жидких средах в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2948 19 |
| Наименование | Фотометры пламенные серии М |
| Год регистрации | 2019 |
| Номер сертификата | 12743 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | фирма "Sherwood Scientific", Соединенное Королевство Великобритании и Северной Ирландии (GB) |
Производитель / Заявитель
фирма "Sherwood Scientific"
Адрес: 1 Paddocks, Cherry Hilton Road, Cambridge, CBI 8DH
Контакты: 0044 1223 243444, 0044 1223 243300
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрофотометры метрологически обеспечены в Республике Беларусь с применением ГСО ионов калия и натрия, допущенных к применению в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.1580-2006. |
Поверители
Скачать
|
Описание типа РБ 03 11 2948 19 [2013-06-17]
rb-03-11-2948-19_2013-06-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2948 19 [2019-10-10]
rb-03-11-2948-19_2019-10-10.pdf
|
Скачать |
Описание типа
Назначение
Фотометры пламенные серии М (далее-фотометры) предназначены для измерения массовой концентрации натрия, калия и лития в жидких средах в лабораторных условиях.
Область применения - аналитические лаборатории промышленных предприятий, научно-исследовательские и учебные учреждения.
Описание
Фотометры выпускают в двух модификациях М 410 и М 420.
Принцип действия фотометров основан на том, что при введении аэрозоля пробы в низкотемпературное пламя происходит возбуждение атомов металлов, сопровождающееся их переходом на высокие энергетические уровни. Обратные переходы атомов металлов на основной энергетический уровень сопровождаются излучением характерных для данного элемента атомных линий в видимой области спектра.
В определенном диапазоне концентрации интенсивность излучения пропорциональна массовой концентрации определяемого элемента в пробе. Характеристические линии излучения атомов металлов выделяются соответствующими оптическими светофильтрами и регистрируются фотоприемником. Фотоприемник преобразует излучение в электрический сигнал, который усиливается электронной схемой и выводится на цифровой индикатор прибора.
Модификация М 410 представляет собой одноканальный фотометр, в котором определение массовой концентрации элементов проводится последовательно путем смены светофильтров, выделяющих характеристические линии излучения элементов.
Модификация М 420 имеет два канала регистрации характеристических линий элементов, что позволяет проводить одновременный анализ двух элементов (натрий и калий, или натрий и литий).

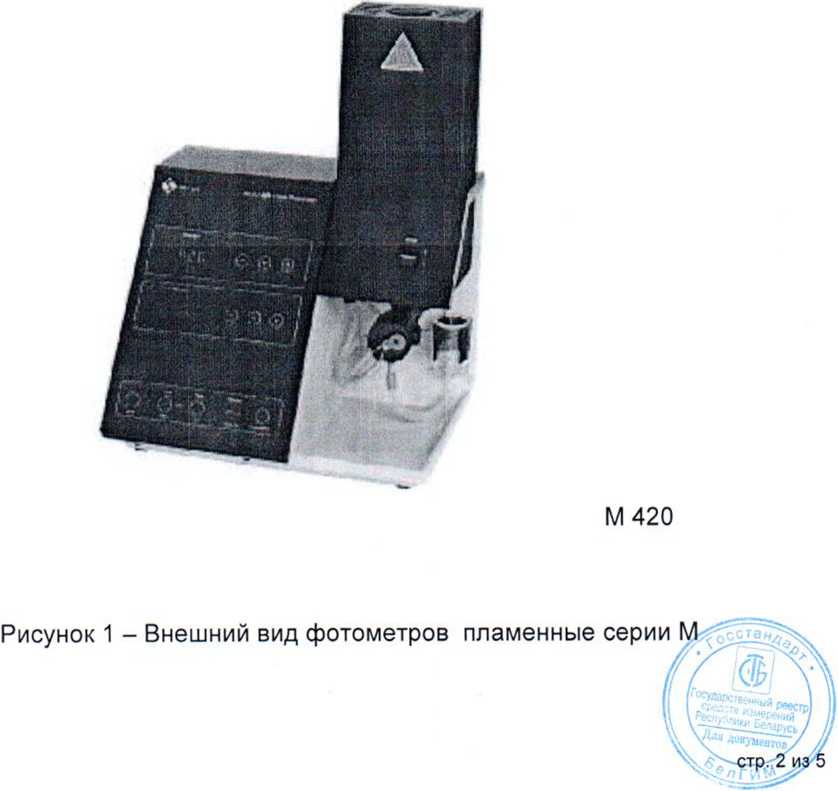

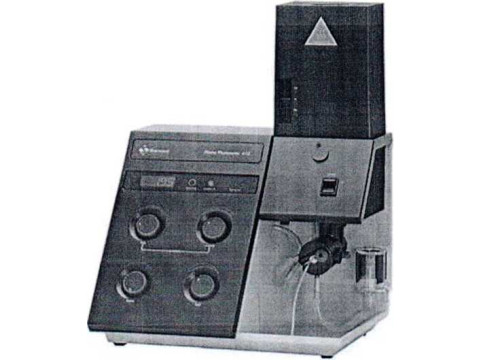

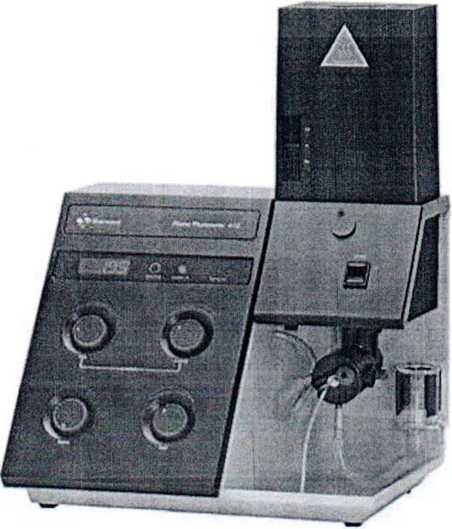

Внешний вид фотометров представлен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики фотометров представлены в таблице 1.
Таблица1
|
Наименование характеристики |
Значение характеристики | |
|
М410 |
М420 | |
|
Диапазон измерений массовой концентрации элементов, мг/дм3: - натрия, калия, мг/дм3: - лития, мг/дм3; |
От 0,1 до 100 |
От 0,5 до 20 От 0,1 до 1,0 |
|
Пределы допускаемой абсолютной погрешности при измерении массовой концентрации (С), мг/дм3 - натрия, калия, мг/дм3 - лития, мг/дм3 |
±(0,02С+0,3) |
±(0,01 С+0,2) ±0,05 |
|
Условия эксплуатации: -диапазон рабочих температур, °C; -относительная влажность воздуха при 35 °C, %, не более |
От 10 до 35 85 | |
|
Потребляемая мощность, ВА, не более |
20 | |
|
Время установления рабочего режима, мин, не более |
30 | |
|
Напряжение питания переменного тока, В |
230 ±10 % | |
|
Габаритные размеры, мм, не более |
510x390x345 |
510x429x365 |
|
Масса, кг, не более |
30 |
30 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Комплектность
Фотометр (модификация согласно заказу).
Компрессор -1 шт.
Руководство по эксплуатации - 1 экз.
МРБ МП. 1580-2006 «Фотометры пламенные М410, М420 фирмы Sherwood Scientific Ltd.» (так правильно называется методика поверки).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Sherwood Scientific", Соединенное Королевство Великобритании и Северной Ирландии.
МРБ МП. 1580-2006 «Фотометры пламенные М410, М420 фирмы Sherwood Scientific Ltd.».
Заключение
Фотометры пламенные серии М соответствуют технической документации фирмы "Sherwood Scientific", Соединенное Королевство Великобритании и Северной Ирландии.
Фотометры соответствуют требованиям Технического регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 и Технического регламента Таможенного Союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации ТС N RU Д-GB.АУ04.В.51610, срок действия до 04.08.2021)
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
