Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей, грузовиков малой грузоподъемности и грузовых автомобилей.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 19 5225 19
Наименование	Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD
Год регистрации	2019
Номер сертификата	12971
Дата регистрации	2019-10-31
Срок действия	2024-10-31
Получатель сертификата	фирма "Ravaglioli S.p.A.", Италия (IT)

Производитель / Заявитель

фирма "Ravaglioli S.p.A."

Адрес: 40044 Pontecchio Marconi (BO) Via I Maggio, 3

Контакты: Тел. +39051/67.81.511, факс +39051/84.64.67, e-mail: rav@ravaglioli.com/http

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2351-2013 (для стендов RAVTD технологии 3D); МРБ МП.2147-2011 (для стендов RAVTD модификаций WS с CCD-матрицей).

Поверители

Скачать

	Описание типа РБ 03 19 5225 19 [2014-03-26] rb-03-19-5225-19_2014-03-26.pdf	Скачать
	Описание типа РБ 03 19 5225 19 [2020-03-11] rb-03-19-5225-19_2020-03-11.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - транспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.

Описание

Фирма "Ravaglioli S.p.A.", в зависимости от различных вариантов исполнений, комплектации выпускает стенды для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD следующих моделей:

Для легковых автомобилей и грузовиков малой грузоподъемности

- RAVTD3000HPR, RAVTD3000HP.B, RAVTD3000SP, RAVTD3000L;

- RAVTDQC4, RAVTDQC2X, RAVTDQC2;

- RAVTD1850WS, RAVTD1780WS, RAVTD1760WS;

- RAVTD5080WS, RAVTD5060WS, RAVTD5040WS.

Для грузовых автомобилей

- RAVTD8080TWS, RAVTD8080TWSR, RAVTD8060TWS, RAVTD8060TWSR, RAVTD5040TWS.

Стенды серии RAVTD исполнений RAVTD1850WS, RAVTD1780WS, RAVTD1760WS, RAVTD5080WS, RAVTD5060WS, RAVTD5040WS, RAVTD5040TWS, RAVTD8080TWSR, RAVTD8080TWS, RAVTD8060TWS, RAVTD8060TWSR конструктивно состоят из передвижной приборной стойки, четырех измерительных головок с комплектом вспомогательных устройств для крепления их на колеса автомобиля, и двух электронных поворотных дисков. Измерительные головки стендов включают в себя четыре, шесть или восемь прецизионных датчиков с зарядовой связью (CCD-матрица), работающие в инфракрасном спектре лучей. На панели измерительных головок имеются клавиатура и уровень. Принцип действия стендов основан на измерении угловых параметров, определяющих положение осей и всех четырех колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Обработка информации и выдача результатов измерений проводится с помощью персонального компьютера с установленным программным обеспечением версии не ниже V^.4:7.,i. <

Тосудзрг.твениый neerml средств

Передача данных от измерительных головок к приборной стойке организована по Bluetooth.

Стенды исполнений RAVTDQC4, RAVTDQC2X, RAVTDQC2 выполняя передачу данных по Bluetooth между измерительными головками, обеспечивают экспресс измерения по технологии Quick Control.

Стенды исполнений RAVTD5040WS, RAVTD5040TWS оснащены измерительной системой, состоящей из 4 датчиков.

Стенды исполнений RAVTD1760WS, RAVTD5060WS, RAVTD8060TWS,

RAVTD8060TWSR оснащены измерительной системой, состоящей из 6 датчиков.

Стенды исполнений RAVTD1780WS, RAVTD5080WS, RAVTD8080TWS,

RAVTD8080TWSR оснащены измерительной системой, состоящей из 8 датчиков.

Стенды исполнений с дополнительными обозначениями после основного .К и .KR - поставляются без персонального компьютера, принтера и подвижной стойки.

Стенды исполнений RAVTD3000HPR, RAVTD3000HP.B, RAVTD3000SP, RAVTD3000L конструктивно состоят из передвижной приборной стойки, четырех светоотражателей с элементами крепления на колесах автомобиля, и измерительной системы видеокамер CCD, работающих в инфракрасном спектре лучей. Указанное оборудование устанавливается на специальной балке, или на специальных кронштейнах, закрепленных прямо на аппарелях подъемного устройства. Принцип действия стендов основан на системе "технического зрения" видеокамер с высоким разрешением (технология 3D). Процесс измерения осуществляется путем считывания информации видеокамерами с отражателей, закрепленных на колесах и освещаемых в ИК-диапазоне. Обработка информации и выдача результатов измерений проводится с помощью персонального компьютера с установленным программным обеспечением версии не ниже V.4.4.7.1.

Приборная стойка стендов серии RAVTD включает в себя модуль персонального компьютера типа IBM-PC/AT с микропроцессорной системой обработки результатов измерений, цветной дисплей, принтер формата А4 и клавиатуру. Электронные поворотные круги устанавливаются под передние колеса автомобиля и подключаются кабелем к приборной стойке стендов.

Управление процессом измерений во всех исполнениях стендов серии RAVTD производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера стендов серии RAVTD заложена база 15 региональных банков данных, в каждом из которых имеется более 5000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров, на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.

Места нанесения знака поверки (клейма-наклейки) указано в приложении А.

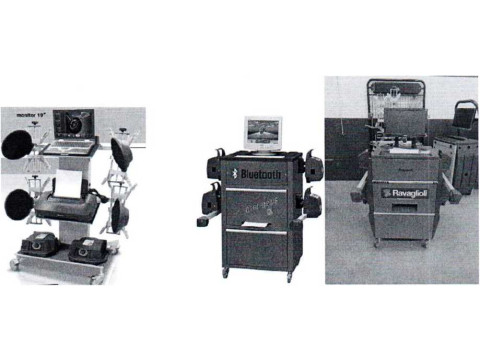

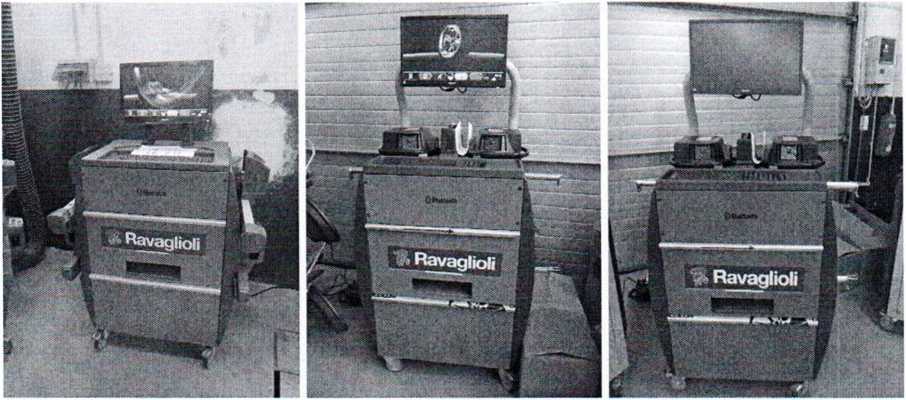

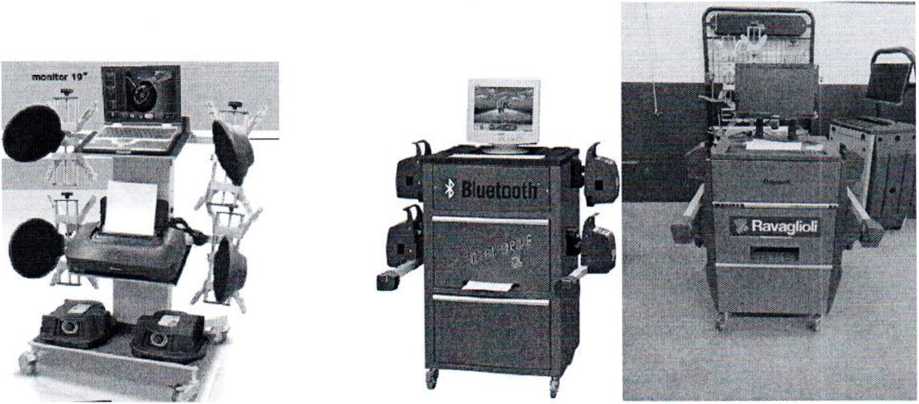

Внешний вид стендов представлен на рисунке 1.

Рисунок 1. Общий вид стендов для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD

Примеры обозначения стендов для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD:

RAVTD 3000 HP R HP.В SP

Обозначение комплектации:

HPR - максимальная (топовая) комплектация

HP.В - комплектация с встроенными зарядными устройствами

SP - средняя комплектация

L - базовая комплектация

Серия стенда по нумерации завода Обозначение типа стенда

Дополнительные обозначения в маркировке:

.С - простые поворотные круги;

.К - без компьютера, принтера и передвижной стойки;

.R - простая комплектация;

RK - простая комплектация, без компьютера, принтера и передвижной стойки;

МВ - комплектация для мерседеса;

BMW- комплектация для БМВ.

RAVTD QC 4

2 X

Количество мишеней

2 - две мишени

2х - две мишени с возможностью расширения до 4-х мишеней

4 - четыре мишени

Обозначение стенда с быстрым измерением по технологии Quick Control Обозначение типа стенда

RAVTD 17	60	WS
17	80	WS
50	40 Т	WS
50	60	WS
50	80	WS
80	80 Т	WS
80	80 Т	WS R
80	60 Т	WS R

Обозначение простой комплектации Обозначение измерительных головок с прецизионными датчиками с зарядовой связью (CCD-матрица)

Обозначение грузовых стендов

Обозначение количества датчиков (CCD-матрица)

40-4 датчика

60-6 датчиков

80-8 датчиков

Серия стенда

Обозначение типа стенда

Государстаенныи реестр средств измерений Республики Беларусь

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD (RAVTD3000HPR, RAVTD3000HP.B, RAVTD3000SP, RAVTD3000L, RAVTDQC4, RAVTDQC2X, RAVTDQC2, RAVTD1850WS, RAVTD1780WS, RAVTD1760WS, RAVTD5080WS, RAVTD5060WS, RAVTD5040WS, RAVTD8080TWS, RAVTD8080TWSR, RAVTD8060TWS, RAVTD8060TWSR, RAVTD5040TWS) представлены в таблице 1. Таблица 1_______________________________________________

	RAVTD	RAVTD	RAVTDQ	RAVTD	RAVTD
	1850WS,	3000HPR,	C4,	5080WS.	8080TWS,
Наименование	RAVTD	RAVTD	RAVTDQ	RAVTD	RAVTD
параметров	1780WS,	3000HP.B,	C2X,	5060WS,	8080TWSR,
	RAVTD	RAVTD	RAVTDQ	RAVTD	RAVTD
	1760WS	3000SP,	C2	5040WS	8060TWS,
		RAVTD			RAVTD
		3000L			5040TWS, RAVTD 8060TWSR
1	2	3	4	5	6
Суммарный угол схождения колес (передний и задний мост): -диапазон показаний	±5°	±20°	±20°	±5°	±5°
- диапазон измерений - пределы допускаемой	±2°	±2,5°	±2,5°	±2°	±2°
абсолютной погрешности измерений	±4'	±4'	±4'	±4'	±4'
Собственный угол схождения
колеса	±2,5°	±20°	±20°	±2,5°	±2,5°
-диапазон показаний -диапазон измерений	±1°	±1,5°	±1,5°	±1°	±1°
пределы допускаемой абсолютной погрешности измерений	±2'	±2'	±2'	±2'	±2'
Угол развала колеса: - диапазон показаний	±10°	±10°	±10°	±10°	±10°
- диапазон измерений - пределы допускаемой	±3°	±10°	±10°	±3°	±3°
абсолютной погрешности измерений	±5'	±2'	±2'	±5'	±5'
Угол смещения колеса:** - диапазон показаний	±5°	±5°	±5°	±5°	±5°
- диапазон измерений - пределы допускаемой	±2°	±2°	±2°	±2°	±2°
абсолютной погрешности измерений	±2'	±2'	±2'	±3'	±2'
Угол оси действия тяги:** - диапазон показаний	±5°	±5°	±5°	±3°	±5°
-диапазон измерений - пределы допускаемой	±2°	±2°	±2°	±2°	±2°
абсолютной погрешности измерений	±2'	±2'	±2'	±3'	±2'

Продолжение таблицы 1

1	2	3	4	5	6
Угол продольного наклона шкворня:** - диапазон показаний - диапазон измерений - пределы допускаемой абсолютной погрешности измерений	±18° ±10° ±7'	±18° ±10° ±5’	±18° ±10° ±5'	±18° ±10° ±7'	±18° ±10° ±5’
Угол поперечного наклона шкворня:** -диапазон показаний -диапазон измерений - пределы допускаемой абсолютной погрешности измерений	±18° ±10° ±7'	±18° +10° ±5'	±18° ±10° ±5'	±18° ±10° ±7'	±18° ±10° ±5'
Разность углов поворота:** -диапазон измерений - пределы допускаемой абсолютной погрешности измерений	±20° ±5'	±20° ±5'	±20° ±5'	±20° ±4'	±20° ±4'
Максимальный угол поворота колес: -диапазон показаний - диапазон коррекции угла продольного наклона поворотного шкворня	±20° ±5°	±20° ±5°	±20° ±5°	±20° ±5°	±20° ±5°
Параметры электропитания	Однофазная сеть переменного то напряжение 230 В, частота 50/60			<а, номинальное Гц
Потребляемая мощность, кВт, не более	0,5	0,5	0,5	0,5	0,5
Температура окружающего воздуха в условиях эксплуатации	от 5 °C до 40 °C, относительная влажность воздуха 80 %
Габаритные размеры, мм, не более	В соответствии с технической документацией
Масса, кг, не более	В соответствии с технической документацией
Температура окружающего воздуха при транспортировке и хранении	от минус	10 °C до плюс 60 °C
Степень защиты оболочки по ГОСТ 14254-2015	IP 30
Примечания: 1. В зависимости от различных вариантов исполнений и комплектации данные модели стендов содержат в конце наименований следующие буквенные обозначения (отдельно или вместе): .В, .С, К, R, RK, МВ. 2. Знак ** - параметр рассчитывается по алгоритму программного обеспечения стенда

Знак утверждения типа

Знак утверждения типа наносят на стенды методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность В комплект поставки стендов входит:
1.	Стенд для измерения, контроля и регулировки углов установки колес автомобилей	1	шт.;
2.	Монитор*	1	шт.;
3.	Фиксаторы рулевого колеса и педали тормоза	1	комплект;
4.	Комплект (4 шт.) колесных зажимов	1	комплект;
5.	Комплект (2 шт.) спойлерных адаптеров	1	комплект;
6.	Колесные адаптеры art. А813020	4	шт.;
7.	Смарткарта	1	шт.;
8.	USB Флэшка (для беспроводной связи Bluetooth)	1	шт.;
9.	Программное обеспечение (версия не ниже V.4.4.7.1)	1	шт.
10.	Инструкция по эксплуатации	1	экз.;
11.	Методика поверки*:	1	экз.;
- для стендов модификаций 3D МРБ МП.2351-2013 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD. Методика поверки" - для стендов RAVTD модификаций WS (с CCD-матрицей) МРБ МП.2147-2011 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей. Методика поверки" 12. Спойлер-адаптеры для автомобилей с нестандартной конфигурацией бамперов**		1	комплект;
13. Принтер*		1	шт.

Примечание:

«*» - в зависимости от модификации и комплектации стенда. «**» - по требованию заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Ravaglioli S.p.A.", Италия;

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования";

МРБ МП.2351-2013 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD. Методика поверки";

МРБ МП.2147-2011 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для измерения, контроля и регулировки углов установки колес автомобилей. Методика поверки".

Заключение

Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии RAVTD соответствуют требованиям документации фирмы "Ravaglioli S.p.A." (Италия), требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств", ТР ТС 010/2011 "О безопасности машин и оборудования" (регистрационный номер декларации о соответствии ТС N RU Д-1Т.АБ58.В.01052 от 02.11.2016, декларация действительна по 18.12.2019 включительно; сертификат соответствия № ТС RU C-IT.MT20.B.00714 срок действия с 19.12.2014 по 18.12.2019 включительно).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
