Стенды балансировочные серии G

Назначение

Стенды балансировочные серии G (далее - стенды) предназначены для измерения избыточной массы, приведенной к одной или обоим плоскостям диска колеса, при балансировки колес автотранспортных средств с различными типами дисков в статическом и динамическом режимах.

Стенды могут быть использованы на транспортных предприятиях, автомобильных заводах и в условиях станций технического обслуживания транспортных средств.

Описание

Стенды балансировочные серии G построены по схеме с вертикальным расположением балансируемого колеса.

Фирма "Ravaglioli S.p.A." выпускает следующие исполнения стендов:

Для мотоциклов - G1.111

Для легковых автомобилей и мотоциклов

-G2.114, G2.116, G2.117, G2.118, G2.119, G2.120, G2.121, G2.124, GP2.124, G2.140

- G3.128, GP3.128, G3.140, GP3.140

-G4.140, GP4.140

-G7.340, GP7.340

Для грузовых и легковых автомобилей.

- GTL2.120, GT2.120, GTL3.124, GTL4.140, GPTL4.140

-GT2.MOVI, GT2.MOVIC.

Конструктивно стенды состоят из закрепляемого или незакрепляемого на полу корпуса, внутри которого размещена система электропривода с механическим или электромагнитным тормозом, электронная система управления и обработки результатов измерений (плата процессора), вибратор. Вибратор является главным узлом стендов. Он состоит из вала, расположенного в вибрационной трубе, двух изолированных от корпуса измерительных преобразователей (пьезоэлектрических датчиков) и оптоэлектронного датчика для определения углового положения избыточной массы колеса. В стенде исполнения G1.111 отсутствует система электропривода, раскручивания колеса проводится в ручную.

Переменные силы, возникающие при вращении колеса из-за дисбаланса, преобразуются датчиками в электрические сигналы, усиливаются зарядным усилителем, установленным в центре процессорной платы, и подаются на электронные цифровые табло, показывающие место и величину дисбаланса. Ш корпуса стенда выведен вал, на который устанавливаются съемные^ элементы

II I Государственный реестр] ||

_ . л                                            III средств измерений / Н

Лист 1 ИЗ 8                                    V. VfonyfaHwБеларусь/ I

X \Для документов/ // крепления колеса, и само балансируемое колесо. Способ крепления балансируемого колеса - ручной. Исполнения стендов GP3.128, GP3.140, GP4.140, GP7.340, GPTL4.140 оснащены пневматическим силовым зажимным приспособлением, позволяющим быстро и надежно закреплять колесо на валу стенда.

В стендах исполнений G2.117; G1.111 параметры колеса вводятся в ручную, стенды остальных исполнений автоматически вводят параметр расстояния от корпуса стенда до балансировочной плоскости колеса и дополнительно вводят диаметр колеса. Стенды с дополнительным обозначением SCAN имеют автоматический режим работы с лазерным сканированием параметров колеса после опускания защитного кожуха.

На станине стендов, в ее верхней части, размещена клавиатура для ввода рабочих параметров колеса и специальных программ, а также электронное жидкокристаллическое цифровое табло, либо монитор (ЖКИ, LED, сенсорный).

Обработка информации и выдача результатов измерений проводится с помощью персонального компьютера с установленным программным обеспечением версии:

- не ниже V.01.28 (для стендов с электронным жидкокристаллическим табло);

- не ниже V.00.46 (для стендов с выносным ЖКИ или LED монитором);

- не ниже V.02.03.25 - для стендов с сенсорными монитором.

Общий вид стендов приведен на рисунках 1,2.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

Легковые

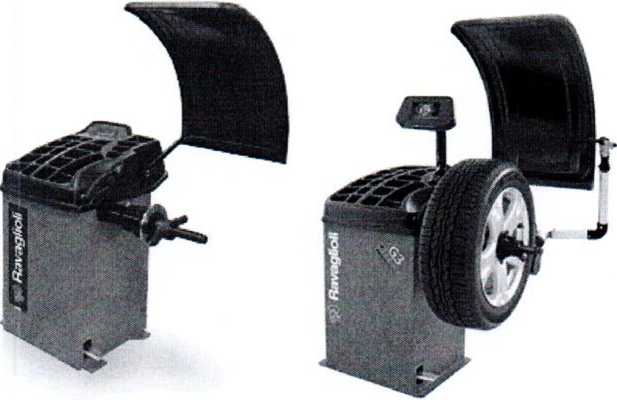

G2.124-GP2.124         G3.128-GP2.128

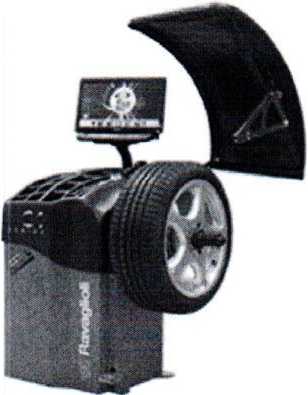

Рисунок 1. Общий вид стендов балансировочных серии G

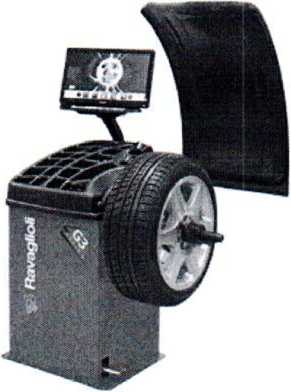

G3.140-GP3.140

реестр 'Тй измерений / mot Беларусь / Документов/

G4.140-GP4.140

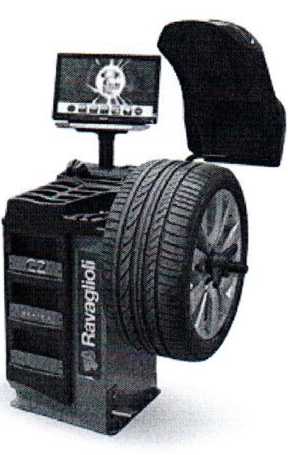

G2.140

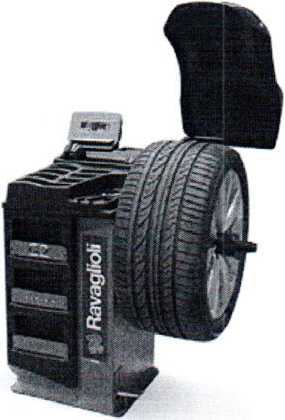

G2.120 - G2.121

G2.118-G2.119

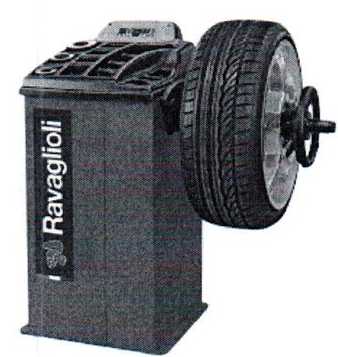

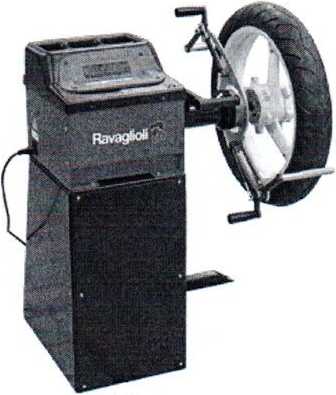

G1.111

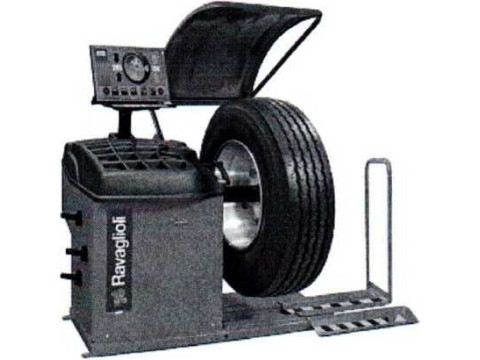

Грузовые GT2.MOVI

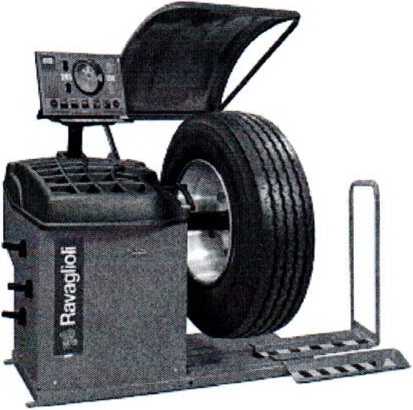

GTL4.140 - GTL3.124 - GTL2.120 - GT2.120

Рисунок 2. Общий вид стендов балансировочных серии G

Примеры обозначения стендов балансировочных серии G:

G          1   .111

.114, 116, 117, 118,

.119, 120, 121, 124, 140

G Р 2 .124

G TL 2 .120

G         3 .128, 140

G  Р     3  .128,140

G     TL 3

G     TL 4

G         4

G  Р     4

G  Р TL 4

G         7

G  Р     7

G     Т  2

G     Т  2

G     Т  2            .MOVIC

-------- Обозначение передвижного балансировочного стенда

------------------- Обозначение серии стенда по нумерации изготовителя -------------------------Обозначение группы стенда по нумерации изготовителя ---------------------------Обозначение Т- для грузовых и легковых автомобилей (модель без подъемника) TL - модели с подъемником

------------------------------Р- с пневмозажимом (без - обозначения ручной зажим) ---------------------------------- Обозначение вида стенда (балансировочный)

Обозначение дополнительных букв в маркировке:

BIKE - для мотоциклов

R - новая серия стенда

Н - старая серия стенда

RS - новая серия с автоматическим лазерным указателем

RD - новая серия с цифровой индикацией

RC - новая серия с доп. комплектом конусов

RCD - новая серия с цифровой индикацией и доп. комплектом конусов

W- с ультразвуковым измерителем ширины колеса

WS - с ультразвуковым измерителем ширины колеса и лазерным указателем места установки грузика

SCAN - автоматический режим работы с лазерным сканированием параметров колеса после опускания защитного кожуха

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов балансировочных серии G (GTL4.140, G1.111, G2.114, G2.116, G2.117, G2.118, G2.119, G2.124, GP2.124, G3.128, GP3.128, G3.140, GP3.140, G4.140, GP4.140, G7.340, GP7.340, GPTL4.140, GTL3.124, GTL2.120, GT2.120, G2.120, G2.121, G2.140,

GT2.MOVI, GT2.MOVIC) представлены в таблице 1.

Таблица 1_____________________________________

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа наносят на стенды методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1.

2.

3.

4

5.

В комплект поставки стендов входит:

Стенд балансировочный

1 шт.;

1 шт.;

1 комплект;

1 комплект;

Цветной монитор, или жидкокристаллический дисплей *

Центровочные конусы

Пневматическое силовое зажимное устройство*

Универсальные клещи для грузиков

.Дли

Ж.

Примечание: «*» - поставляется в зависимости от исполнения стенда.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Ravaglioli S.p.A.", Италия;

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования";

МП 353-97 "Государственная система обеспечения единства измерений Республики Беларусь. Стенды для балансировки автомобильных колес. Методика поверки".

Заключение

Стенды балансировочные серии G соответствуют требованиям документации фирмы "Ravaglioli S.p.A." (Италия), требованиям Технических регламентов Таможенного союза ТРТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств", ТР ТС 010/2011 "О безопасности машин и оборудования" (регистрационный номер декларации о соответствии ТС N RU Д-1Т.АБ58.В.01054 от 02.11.2016, декларация действительна по 18.12.2019 включительно; сертификат соответствия № ТС RU C-IT.MT20.B.00715 срок действия с 19.12.2014 по 18.12.2019 включительно).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
