Стенды диагностические компьютерные КДС-5К

Назначение

Стенды диагностические компьютерные КДС-5К предназначены для измерения углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода колеса от 12 до 22 дюймов.

Описание

Принцип действия стенда диагностического компьютерного КДС-5К основан на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

Стенд диагностический компьютерный КДС-5К содержит 14 прецизионных датчиков, микропроцессорную систему обработки результатов измерений, персональный компьютер с принтером и комплект вспомогательных устройств и приспособлений. Управление стендом может осуществляться как с помощью бескабельной системы управления, так и через соединительные кабели.

Датчики скомпонованы в 4 измерительных блоках - 2 передних и 2 задних. Передние измерительные блоки содержат по 4 датчика: датчик схождения, датчик развала, датчик наклона и датчик поворота. Задние измерительные блоки содержат по 3 датчика: датчик схождения, датчик развала и датчик центровки.

Стенд диагностический компьютерный КДС-5К обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера стенда диагностического компьютерного КДС-5К заложена база данных на более чем 40000 моделей автомобилей отечественного и зарубежного производства. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленных в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Стенд диагностический компьютерный КДС-5К снабжен программой калибровки измерительных датчиков и калибровочным устройством, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков. Это повышает надежность и стабильность работы стенда.

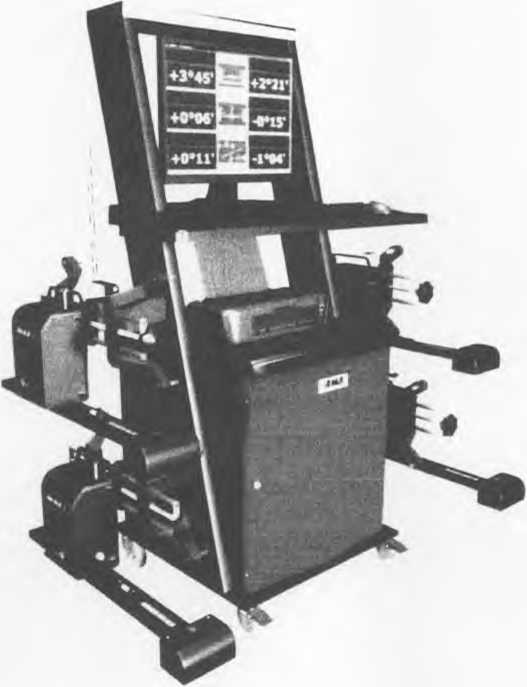

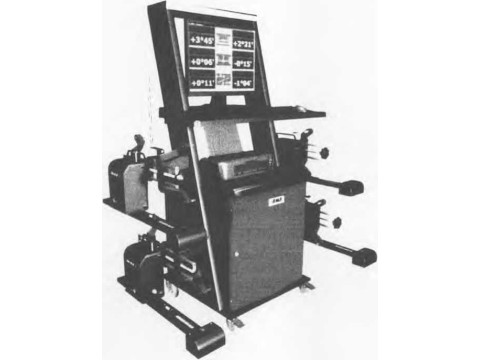

Внешний вид стенда диагностического компьютерного КДС-5К показан на рисунке 1.

Рисунок 1

Программное обеспечение

Идентификационные данные программного обеспечения:

Установка метрологически значимой составляющей программного обеспечения КДС-5К-МК производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО. настройка параметров. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен без использования специализированного ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

►логические и технические характеристики

Шжутверждения типа

Звак утверждения типа наносится на титульный лист Руководства по эксплуатации и панель приборной стойки методом печати.

Комплектность

НВмйр**

осуществляется в соответствии с документом АСИД 421413.003 МП «Стенд диагностический , Йоминотерньш КДС-5К. Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 11 мая 2012 г.

Перечень основного поверочного оборудования

Сведения о методах измерений

Измерения проводятся в соответствии с документом «Стенд диагностический компьютерный КДС-5К. Руководство по эксплуатации» АСИД 421413.003 РЭ.

Йфяиггнвные и технические документы, устанавливающие требования к стендам диагно-ЙЙчюекнм компьютерным КДС-5К

ь

I- ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная мерочная схема для средств измерений плоского угла.

L Стенд диагностический компьютерный КДС-5К. Технические условия. ТУ 4577-002-

ИОМ14-97

НЮЭМеодации по областям применения в сфере государственного регулирования обеспе-ЙИШ единства измерений

Вне сферы государственного регулирования.

Жетевяггель

Закрытое акционерное общество «Автомобильная и медицинская диагностика»

(ЗАО «АМД»)

Юридический адрес: 117342. г. Москва, ул. Бутлерова, д. 17

Фактический адрес: 117342, г. Москва, ул. Введенского, д. 1

Телефон           +7(495) 330-11-66

Факс:              +7(495) 330-11-66

E-mail:              amd-mairp nitu-net.ru

Йснытательный центр

Государственный Центр испытаний средств измерений ФБУ «Ростест-Москва» (ГЦИ СИ ФБУ «Ростест-Москва»)

Адрес: 117418, Москва, Нахимовский проспект, д. 31

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

Ь.Р. Петросян

Аттестат аккредитации № 30010-10

М.П.
