Стенды для измерения, контроля и регулировки углов установки колес автомобилей серий ML, Easy, VAG, VAS, KDS

Назначение

Стенды для контроля, измерения и регулировки углов установки колес автомобилей серий ML, Easy, VAG, VAS, KDS предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес легковых автомобилей, грузовиков малой грузоподъемности, грузовых автомобилей.

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы и диагностические центры.

Описание

В зависимости от различных вариантов конструкторского исполнения, комплектации и дизайна, фирма "BEISSBARTH GmbH" выпускает стенды серий ML, Easy, VAG, VAS, KDS следующих исполнений: ML1800-6C, ML1800-6 R, ML1800-8C, ML1800-8R, ML 1800 Kit, ML6 R Easy, ML8 Easy, ML8R Easy, KDS II, ML8 Tech, VAG 1995K, ML8R Tech, VAG1813F, ML Tech+ 6R Kit, ML8R Tech AWB, ML81 Tech, ML81R Tech, ML Tech+ 8R Kit, ML Tech+ 8R, ML Tech+ FORD, ML Tech 6R Truck, VAS 6595, Easy 3D, KDS 3D, VAS 6767, Easy 3D WLAN, Easy 3D FORD, KDS 3D WLAN. Стенды выпускают под зарегистрированной торговой маркой

Стенды исполнений ML1800-6C, ML1800-6 R, ML1800-8C, ML1800-8R, ML 1800 Kit, ML6 R Easy, ML8 Easy, ML8R Easy, KDS II, ML8 Tech, VAG1995K, ML8R Tech, VAG1813F, ML Tech+ 6R Kit, ML8R Tech AWB, ML81 Tech, ML81R Tech, ML Tech+ 8R Kit, ML Tech+ 8R, ML Tech+ FORD, ML Tech 6R Truck, VAS6595 конструктивно состоят из передвижной приборной стойки, четырех измерительных головок с комплектом вспомогательных устройств для крепления их на колеса автомобиля, и двух электронных поворотных дисков. Принцип действия стендов основан на измерении угловых параметров, определяющих положение осей и всех четырех колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Обработка информации и выдача результатов измерений проводится с помощью стандартного персонального компьютера и программным V5.0.6.40- V5.0b282.

обеспечением^версий а н Д Злхч.

Измерительные головки стендов включают в себя шесть или восемь прецизионных датчиков с зарядовой связью (CCD-матрица), работающие в инфракрасном спектре лучей. На панели измерительных головок имеются кнопки управления и уровень.

Стенды исполнений ML1800-6 R, ML1800-8R, ML6 R Easy, ML8R Easy, KDS II, ML8R Tech, VAG1813F, ML Tech+ 6R Kit, ML8R Tech AWB, ML81R Tech, ML Tech+ 8R Kit, ML Tech+ 8R, ML Tech 6R Truck, VAS6595 оснащены радиосвязью.

Стенды исполнений ML1800-6C, ML1800-8C, ML 1800 Kit, ML8 Easy, ML8 Tech, VAG1995K, ML81 Tech, MLTech+ FORD, имеют кабельное соединение.

Стенды исполнений ML6 Easy, ML6R Easy, ML1800-6C, ML1800-6R, оснащены измерительной системой, состоящей из 6 датчиков.

Стенды "ML" исполнений ML8 Easy, ML8R Easy, ML8 Tech, ML8R Tech, VAG1995K, VAG1813F, ML8R Tech AWB, ML81 Tech, ML81R Tech, ML8 Tech+, ML1800-8C, ML1800-8R, KDS II, ML8R Tech+, VAS6595 оснащены измерительной системой, состоящей из 8 датчиков.

Все стенды исполнений ML1800-6C, ML1800-6 R, ML1800-8C, ML1800-8R, ML 1800 Kit, ML6 R Easy, ML8 Easy, ML8R Easy, KDS II, ML8 Tech, VAG1995K, ML8R Tech, VAG1813F, ML Tech+ 6R Kit, ML8R Tech AWB, ML81 Tech, ML81R Tech, ML Tech+ 8R Kit, ML Tech+ 8R, ML Tech+ FORD, ML Tech 6R Truck, VAS6595 оснащены измерительными головками, обеспечивающих устойчивую связь при повороте их относительно друг друга на 20°.

Стенды исполнений ML1800-6C, ML1800-6 R, ML1800-8C, ML1800-8R, ML 1800 Kit, ML6 R Easy, ML8 Easy, ML8R Easy, оснащены стандартной программой режимов регулировок и измерений.

Стенды исполнений KDS II, ML8 Tech, VAG1995K, ML8R Tech, VAG1813F, ML Tech+ 6R Kit, ML8R Tech AWB, ML81 Tech, ML81R Tech, ML Tech+ 8R Kit, ML Tech+ 8R, ML Tech+ FORD, ML Tech 6R Truck, VAS6595 оснащены программой с более расширенными сервисными возможностями.

Стенды исполнений ML 1800 Kit, ML Tech+ 6R Kit, ML Tech+ 8R Kit поставляются без тележки и компьютера.

Стенды, используемые производителями автомобилей концерна "Фольксваген" имеют торговую марку VAG1995K, VAG1813F, VAS6595, фирмы "BMW" - KDS II, фирмы "FORD" - ML Tech+ FORD.

Стенды исполнений ML Tech 6R Truck, ML8R Tech AWB используются для контроля углов установки колес грузовых автомобилей.

Стенды исполнения Easy 3D, KDS 3D, VAS 6767, Easy 3D WLAN, Easy 3D FORD, KDS 3D WLAN конструктивно состоят из передвижной приборной стойки, четырех светоотражателей с элементами крепления на колесах автомобиля и измерительной системы видеокамер работающих в инфракрасном спектре лучей. Указанное оборудование устанавливается на специальной балке, или на специальных кронштейнах, закрепленных прямо на аппарелях подъемного устройства.

Процесс измерения осуществляется путем считывания информации видеокамерами с отражателей, закрепленных на колесах и освещаемых в ИК-диапазоне. Обработка информации и выдача результатов измерений проводится с помощью стандартного персонального компьютера и программным обеспечением версий V5.0b136-V5.0b302.

Приборная стойка стендов серий ML, Easy, VAG, VAS, KDS включает в себя модуль персонального компьютера с микропроцессорной системой обработки результатов измерений, цветной дисплей, принтер формата А4 и клавиатуру. Электронные поворотные круги устанавливаются под передние колеса автомобиля и подключаются кабелем к приборной стойке стендов.

Стенды исполнений KDS 3D WLAN Easy 3D WLAN являются беспроводными стендами оснащённые измерительной системой видеокамер, которая позволяет создавать замкнутую измерительную область вокруг автомобиля и проводить измерения в трехмерном пространстве с передачей измеренных данных посредством радио-блока WLAN. Электронное оснащение стенда позволяет проводить автоматическую компенсацию биения обода, методом проката автомобиля.

Стенды серии серий ML, Easy, VAG, VAS, KDS работают в операционной системе WINDOWS.

Управление процессом измерений производится путем переключения программ с помощью клавиатур, пульта дистанционного управления и персонального компьютера. В память персонального компьютера стендов заложена база около 20000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.

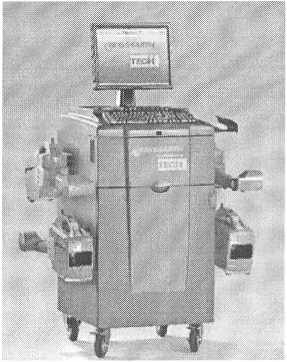

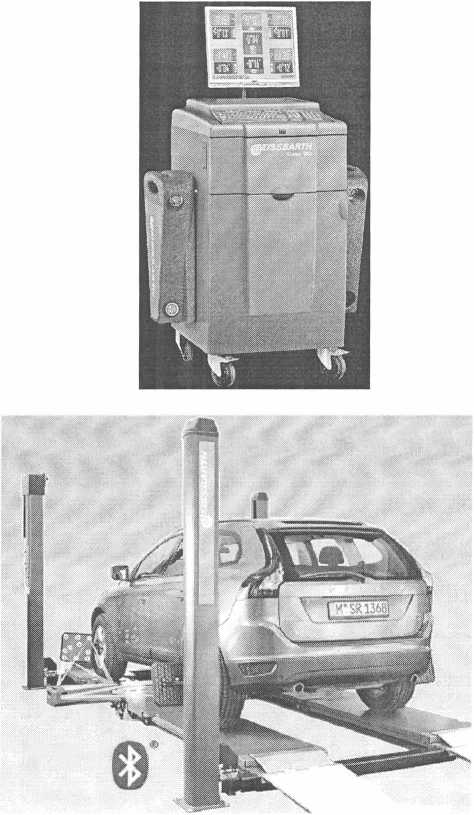

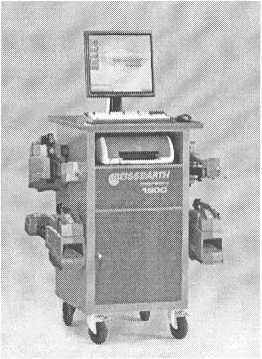

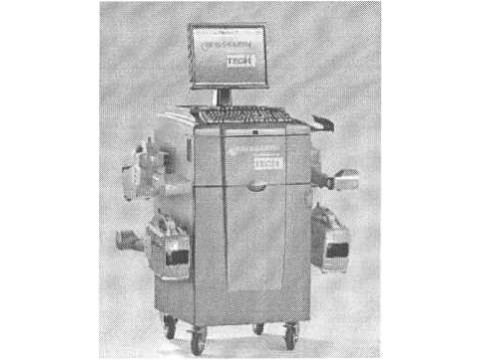

Внешний вид стендов представлен на рисунке 1

Рисунок 1

Схема с указанием мест нанесения знака

поверки

приведена в приложении к описанию типа.

(клейма-наютейки)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики стендов серий ML, Easy, VAG, VAS, KDS приведены в таблице 1.

Таблица 1_______________________________________________________________

продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки стендов для контроля, измерения и регулировки углов установки колес серий ML, Easy, VAG, VAS, KDS входят:

- стенд для контроля, измерения и регулировки углов установки колес;

- фиксаторы рулевого колеса и педали тормоза;

- пакет программного обеспечения версий V5.0b136-V5.0b302 для стендов контроля, измерения и регулировки углов установки колес технологии 3D и V5.0.6.40 - V5.0b282 для стендов контроля, измерения и регулировки углов установки колес технологии CCD;

- адаптеры для крепления измерительных головок к колесам транспортных средств;

- поворотные платы механическая или электронная с кабелем;

- руководство по эксплуатации;

- методики поверки МП.МН 667-99, МРБ МП.2147-2011.

Для документов

Государственный реестр средств измерений Республики Беларусь

стр. 5 из 7

Дополнительные принадлежности:

- адаптеры для автомобилей с нестандартной конфигурацией бамперов;

- комплект удлинителей до 26" для трехопорных зажимов;

- пульт дистанционного управления с приемником;

- - принтер;

- LED-дисплей;

- РС-компьютер;

- клавиатура;

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "BE1SSBARTH GmbH", Германия.

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 010/2011 «О безопасности машин и оборудования».

МП.МН 667-99 "Стенды для контроля, измерения и регулировки углов установки колес автомобилей. Методика поверки".

МРБ МП.2147-2011 "Стенды для измерения, контроля, и регулировки углов установки колес автомобилей. Методика поверки" (для стендов технологии CCD).

Заключение

Стенды для контроля, измерения и регулировки углов установки колес серий ML, Easy, VAG, VAS, KDS соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82. Стенды для контроля, измерения и регулировки углов установки колес серий ML, Easy, VAG, VAS, KDS соответствуют требованиям TP ТС 004/2011, TP ТС 010/2011 (сертификат соответствия № ТС RU C-DE.MT20.B.00517, срок действия с 21.05.2014 по 20.05.2017 включительно).

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт,93, тел. 3349813.

Аттестат аккредитации № BY/112 02.1.0.0025
