Стенды тормозные серий BD, MB
| Номер в ГРСИ РФ: | РБ 03 19 0804 16 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | "BEISSBARTH GmbH", Германия |
Стенды тормозные серий BD, МВ предназначены для измерения тормозной силы, развиваемой каждым колесом и стояночным тормозом автотранспортных средств. Стенды обеспечивают проверку эффективности и контроль тормозных систем автотранспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 0804 16 |
| Наименование | Стенды тормозные серий BD, MB |
| Год регистрации | 2016 |
| Номер сертификата | 10549 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "BEISSBARTH GmbH", Германия (DE) |
Производитель / Заявитель
фирма "BEISSBARTH GmbH"
Адрес: Hanauer Strasse 101, 80993 Munchen
Контакты: 089/14901-0 / 089/14901-211 / Beissbarth@compuserve.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 668-99 (извещение №4) и МП.Мн 669-99 (извещение №3) в т.ч. и стендов находящихся в эксплуатации. |
Поверители
Скачать
|
Описание типа РБ 03 19 0804 16 [2011-01-28]
rb-03-19-0804-16_2011-01-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 0804 16 [2017-01-13]
rb-03-19-0804-16_2017-01-13.pdf
|
Скачать |
Описание типа
Назначение
Стенды тормозные серий BD, МВ предназначены для измерения тормозной силы, развиваемой каждым колесом и стояночным тормозом автотранспортных средств. Стенды обеспечивают проверку эффективности и контроль тормозных систем автотранспортных средств.
Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы.
Описание
В зависимости от различных вариантов конструкторского исполнения, комплектации и дизайна фирма "BEISSBARTH GmbH" выпускает тормозные стенды серий BD, МВ исполнений BD601, BD602, BD620, BD 641 Speed, BD600, BD640, BD640-PC, BD660, BD600-Speed, BD640 Speed (VAS 6360), BD640 PC, BD640 Speed PC (VAS 6360-PC), BD660 Speed (VAS 6765), BD 4xxx-Serie - для легковых автомобилей и BD740, МВ8815, MB 8815 Profi, MB8100, MB8100 Profi, MB 8100 BID, MB8100 Profi BID, MB8200, MB8200 Profi - для грузовых автомобилей, имеющих режим проверки и легковых автомобилей (универсальные). Стенды выпускают под зарегистрированной торговой маркой “ ’ ”.
Принцип действия стенда заключается в принудительном вращении колес одной из диагностируемых осей автомобиля от двух пар опорных роликов и измерении сил, возникающих на поверхности опорных роликов при торможении. Каждая пара роликов приводится во вращение от мотор-редуктора, состоящего из электродвигателя и жестко закрепленного на нем редуктора, и имитирует движение автомобиля со скоростью (2,2-5,2) км/ч для легковых автомобилей и (2,2/4,8) км/ч для грузовых автомобилей. Диаметр роликов и расстояние между ними обеспечивают устойчивое положение автомобиля при проверке эффективности и контроле тормозной системы автомобиля.
Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой.
Входящие в состав силоизмерительной системы тензорезисторные датчики усилия (DMS) преобразуют физические величины (силу, ускорение) в электрические сигналы. Четыре датчика усилия размещены по мостовой схеме (рисунок 1), с целью компенсации влияния температуры (изменения длины под влиянием изменений температуры). \

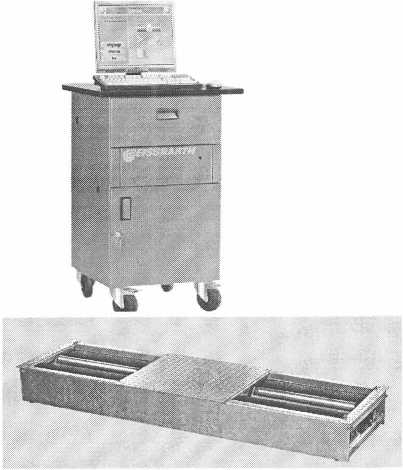

Рисунок 1
Электрические сигналы передаются микропроцессорному преобразователю для обработки и вывода на табло стенда результатов измерений.
Функционирование стендов обеспечивается программным обеспечением версий TL V2.84/SL V3.53, TL V2.84/SL V3.52, TL V2.84/SL V3.51, TL V2.84/SL V3.50, TL V2.83/SL V3.40, TL V2.82/SL V3.30, TL V2.80/SL V2.82, TL V2.80/SL V2.80 для стендов тормозных серии BD, и версия STL9000 V6.0/EPROM 5.7h-j для стендов тормозных серии МВ, являющихся собственной разработкой фирмы-изготовителя;
Конструктивно стенды представляют собой стационарное устройство, состоящее из моноблока или левого и правого блока роликов с силоизмерительными системами, шкафа силового, пульта дистанционного управления, табло для индикации результатов измерений.
Стенды тормозные исполнений BD601, BD602 отличаются разными конфигурациями индикаторного табло.
Стенды тормозные исполнений BD620, BD640 PC, BD640 Speed PC (VAS 6360-PC), BD660 Speed (VAS 6765), BD 4xxx-Serie BD740, MB8100, MB8100 Profi, оборудованы электромагнитным тормозом опорных роликов для удобного и быстрого съезда с них.
Стенды тормозные исполнений BD600, BD601, BD602, BD620 оснащены аналоговым индикаторным табло. Стенды тормозные исполнений BD660, BD600-Speed, BD640 Speed (VAS 6360),BD640, BD660 BD660 Speed (VAS 6765) оснащены совмещенным аналоговым и встроенным жидкокристаллическим табло для индикации результатов измерений. В состав стендов тормозных исполнений BD640-PC, BD640 PC, BD640 Speed PC (VAS 6360-PC), BD 4xxx-Serie входит персональный компьютер, а в стенды BD740, МВ8815, MB 8815 Profi, MB8100, MB8100 Profi, MB 8100 BID, MB8100 Profi BID, MB8200, MB8200 Profi персональный компьютер с аналоговым и встроенным жидкокристаллическим табло. Стенд тормозной исполнения BD660 имеет увеличенную длину опорных роликов. В стендах тормозных исполнений МВ8100 Profi, МВ 8100 BID, МВ8100 Profi BID, МВ8200 Profi программный продукт позволяет представлять информацию результатов измерений в удобном виде для зрительного наблюдения и анализа. Стенды тормозные исполнений BD 641 Speed, BD600-Speed, BD640 Speed (VAS 6360BD640 Speed PC (VAS 6360-PC), BD660 Speed (VAS 6765), BD 4xxx-Serie имеют скорость вращения тормозных роликов 5,2 км/ч. Стенды, используемые производителями автомобилей концерна "Фольскфаген" имеют торговую марку VAS.
У стендов МВ8100 мотор-редуктор расположен внизу блока роликов. Стенды МВ8200 оснащены имитатором нагрузки на ось. На стенды исполнений МВ8100 BID, МВ8100 Profi BID можно заезжать как по ходу движения, так и в обратном направлении.
Стенды тормозные оснащены разъемом RS232 для подключения к ним принтера и отображения результатов измерений на распечатке в табличном и графическом виде, либо дру Внешний вид стенда
■их внешних устройств, представлен на рисунке 2.
Государственный реестр
Для документов
средств измерений Республики Беларусь

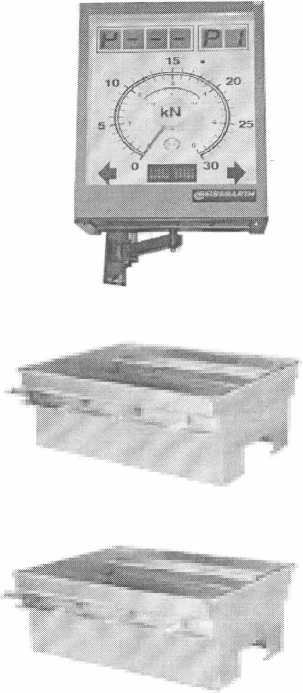

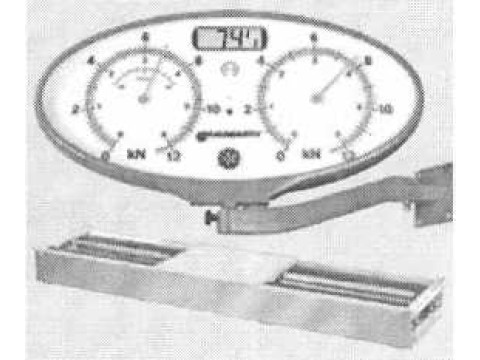

Рисунок 2
Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице, а 1
|
Наименование |
Исполнения | ||||||
|
BD601, BD602 |
BD620, BD641 Speed |
BD600 BD640, BD640-РС BD660 |
BD600-Speed, BD640 Speed (VAS 6360), BD640 PC, BD640 Speed PC (VAS 6360- PC), BD660 Speed (VAS 6765) BD 4xxx-Serie |
BD740 |
MB8815, MB 8815 Profi |
MB8100, MB8100 Profi, MB8100 BID, MB8100 Profi BID, MB8200, MB8200 Profi | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
*Максимальное показание массы оси транспортного средства, кг |
2500 |
3500 |
3500 |
2500 |
5000 |
Дюо'|( |
£ w |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
‘Максимальная проездная масса оси транспортного средства, кг |
4000 |
4000 |
4000 |
4000 |
7500 |
15000 |
18000 |
|
Диапазон измерений тормозной силы, кН - для легковых автомобилей - для грузовых автомобилей |
от 0 до 6 |
от 0 до 7,5 |
от 0 до 7,5 |
от 0 до 7,5 |
от 0 до 6 от Одо 12 |
от 0 до 8 от 0 до 30 |
от 0 до 8 от 0 до 40 |
|
Пределы допускаемой погрешности измерения тормозной силы: - для легковых автомобилей: - для грузовых автомобилей |
±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 Н до 6000 Н включ.) |
±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 Н до 7500 Н включ.) |
±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 Н до 7500 Н включ.) |
±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 Н до 7500 Н включ.) |
±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 Н до 6000 Н включ.) ±100 Н (от 0 до 5000 Н включ.) ±2 % относит (свыше 5000 Н ДО 12000 Н включ.) |
±100 Н (от 0 до 5000 Н включ.) ±2% относит. (свыше 5000 Н до 8000 Н включ.) ±100 Н (от 0 до 5000 Н включ.) ±2 % относит (свыше 5000 Н до 40000 Н включ.) |
±100 Н (от 0 до 5000 Н включ.) ±2% относит, (свыше 5000 Н до 8000 Н включ.) ±100 Н (от 0 до 5000 Н включ.) ±2 % относит (свыше 5000 Н до 40000 Н включ.) |
|
Принцип измерений |
DMS |
DMS |
DMS |
DMS |
DMS |
DMS |
DMS |
|
Диапазон измерений силы, создаваемой на датчике усилия на педаль, Н |
От О до 981 |
От О до 981 |
От О до 981 |
От О до 981 |
От О до 981 |
От О до 981 |
От О до 981 |
АЛ hgsiy
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Пределы допускаемой приведенной погрешности измерения силы, создаваемой на датчике усилия на педаль |
±2% |
±2% |
±2% |
±2% |
±2% |
±2% |
±2% |
|
Параметры электропитания |
Трехфазная сеть переменного тока номинальным напряжением 400 В, частотой 50 Гц | ||||||
|
Потребляемая мощность, кВт, не более |
2x3,7 |
2x3,7 2x5,0 |
2x3,7 |
2x3,7 |
2x3,7 |
2x6,5 |
2x12,5 |
|
Габаритные размеры стенда, мм, не более (ШхДхВ) |
в соответствии с технической документацией | ||||||
|
Масса стенда, кг, не более |
В соответствии с технической документацией | ||||||
|
Скорость вращения тормозных роликов, км/ч |
5,2 |
2,6 5,2 |
2,7 |
5,2 |
2,3 |
2,2/4,4 |
2,4/4,8 |
|
Температура окружающего воздуха при эксплуатации |
От минус 10 °C до плюс 50 °C, относительная влажность воздуха до 80 %, | ||||||
|
Температура окружающего воздуха при хранении и транспортировании |
От минус 20 °C до плюс 60 °C | ||||||
|
Степень защиты оболочки по ГОСТ14254-96 |
IP54 | ||||||
|
* - справочный параметр | |||||||
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят: -стенд тормозной;
-пакет программного обеспечения TL V2.84/SL V3.53, TL V2.84/SL V3.51, TL V2.84/SL V3.50, TL V2.83/SL V3.40, TL V2.80/SL V2.82, TL V2.80/SL V2.80 для стендов тормозных STL9000 V6.0/EPROM 5.7h-j для стендов тормозных серии МВ;
TL V2.8 серии
TL V2.84/SL V3.52,
Д ля документов
Государственный реестр Средств измерении Республики Беларусь
- датчик усилия на педаль тормоза;
- руководство по эксплуатации;
- методики поверки МП.МН 668-99 и МП.МН 669-99.
Дополнительные принадлежности:
- принтер;
- нагрузочное устройство арт.№ 1691601013 с USB-адаптером арт. №1691601029;
- датчики давления в тормозных магистралях;
- модуль 4 WD;
- LED-дисплей;
- РС-компьютер;
- клавиатура;
- пульт дистанционного управления.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "BE1SSBARTH GmbH", Германия.
ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."
СТБ 1641-2006 "Транспорт дорожный. Требования к техническому состоянию по условиям безопасности движения. Методы проверки".
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 010/2011 «О безопасности машин и оборудования».
МП.МН 668-99 «Стенды тормозные (для легковых автомобилей.) Методика поверки».
МП.МН 669-99 «Стенды тормозные (для грузовых автомобилей.) Методика поверки».
Заключение
Стенды тормозные серий BD, МВ соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82, СТБ 1641-2006. Стенды тормозные серий BD, МВ соответствуют требованиям ТР ТС 004/2011, ТР ТС 010/2011 (сертификат соответствия № ТС RU C-DE.MT20.B.00518, срок действия с 21.05.2014 по 20.05.2017 включительно).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 3349813.
Аттестат аккредитации № BY/112 02.1.0.0025.
