Описание типа
Назначение
Блоки детектирования гамма-излучения БДКГ-23 (в зависимости от модификации) предназначены:
- для измерения мощности поглощенной дозы в воздухе рентгеновского и гамма-излучения (далее - мощность дозы) с одновременной передачей результатов измерения аппаратуре потребителя по интерфейсу RS422/RS485 (модификация БДКГ-23);
- для измерения мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (далее - мощность дозы) с одновременной передачей результатов измерения аппаратуре потребителя по интерфейсу RS422/RS485 (модификация БДКГ-23/1).
Блоки детектирования гамма-излучения БДКГ-23 применяются для измерений дозиметрических характеристик непрерывного излучения в составе аппаратуры контроля радиационной обстановки на ядерно опасных и радиационно опасных объектах народнохозяйственного назначения, в том числе на атомных станциях.
Описание
Блоки детектирования гамма-излучения БДКГ-23 (далее - блоки детектирования) представляют собой конструктивно и функционально законченные изделия.
Цилиндрический корпус блока детектирования и задняя крышка с установленным на ней выходным разъемом изготовлены из алюминиевого сплава с полимерным покрытием. Между корпусом и крышкой установлены резиновые кольца, обеспечивающие герметичность конструкции. В корпусе блока детектирования расположены два детектора гамма-излучения и электронные узлы. __
В качестве детекторов гамма-излучения используются /Д^уЕйй&зёрный газоразрядный счетчик Гейгера-Мюллера СИ42Г и счетчик «Гамм^->1 «(^ПиЧа^ие счетчиков осуществляется напряжением +400 В от схемы умножени^ ;наёряжёнв1я.
J 1 J 1Г Ч средств измерения / /1
\\ \ Республики белзрщ / // у. \Для догум*игод/ /!
Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий.
Импульсы со счетчиков Гейгера-Мюллера поступают на устройство обработки. Каждому импульсу соответствует определенное значение дозы с учетом того, какой счетчик, какая камера и в каком режиме включены. Устройство обработки подсчитывает число импульсов за единицу времени и выводит результат измерения мощности дозы на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.
При работе блоков детектирования в составе аппаратуры потребителя возможна реализация следующих режимов:
режим измерения мощности дозы, при котором в случае изменения уровня радиации автоматически останавливается усреднение результатов измерений, сбрасываются показания и начинается новый цикл усреднения измерений;
режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
режим измерения мощности дозы для стационарных измерений с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
режим измерения мощности дозы для стационарных измерений с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.
Блоки детектирования начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики выводит на внешнее устройство сигнал о неисправности.
Алгоритм работы обеспечивает непрерывность процесса измерения, оперативное представление получаемой информации, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемую физическую величину (мощность дозы) осуществляется автоматически.
Программное обеспечение (ПО) блоков детектирования является встроенным, метрологически значимым, размещается в энергонезависимой части памяти процессора, устанавливается на стадии производства. Доступ к микроконтроллеру исключен конструкцией блоков детектирования. ПО защищено от непреднамеренных и преднамеренных изменений путем пломбирования блоков детектирования. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
гЛанДа,
, //
Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BDKG-23.hex |
|
Номер версии (идентификационный номер) ПО |
11.16.11.21; H.x.y.z* |
|
Цифровой идентификатор ПО |
— |
|
Идентификационное наименование ПО |
BDKG-23/1 .hex |
|
Номер версии (идентификационный номер) ПО |
1.17.02.28; l.x.y.z* |
|
Цифровой идентификатор ПО |
— |
|
* х, y,z - составная часть номера версии ПО: х принимается равным от 1 до 99, у - от 1 до 12, z - от 1 до 31. | |
|
Примечания 1 Оригинальные значения идентификационных данных для версий ПО H.x.y.z и 1.x.y.z указываются в разделе «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки. 2 ПО устанавливается на стадии производства и доступа к цифровому идентификатору нет. Изменение ПО невозможно без применения специализированного оборудования изготовителя. | |

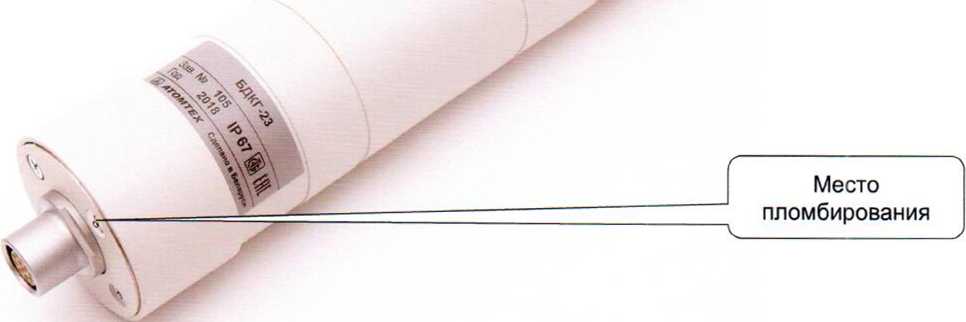

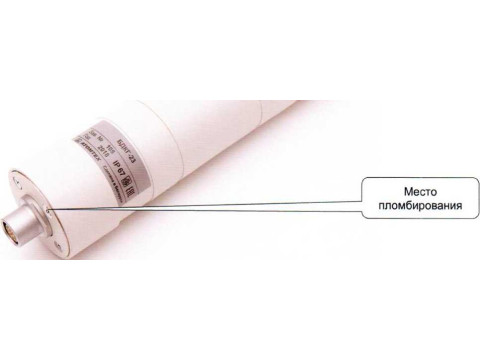

Общий вид блоков детектирования, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки (клейма-наклейки) представлены на рисунках 1, 2.
Рисунок 1 - Общий вид блоков детектирования
Для документой
истов 6
Госуда^стзенный реестр средств измерений Республики Бепарус
\ Место нанесения знака пойерки
(клейма-наклейки)
Рисунок 2 - Схема с указанием места нанесения знака поверки (клейма-наклейки)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики блоков детектирования
представлены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон измерений мощности поглощенной дозы в воздухе рентгеновского и гамма-излучения (БДКГ-23) |
от 0,1 до 1-108 мкГр/ч |
|
Диапазон измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (БДКГ-23/1) |
от 0,1 до 1-108 мкЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности поглощенной дозы в воздухе и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения |
±20 % |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения |
от 0,06 до 3,0 МэВ |
|
Энергетическая зависимость |
от -25 % до +35 % |
|
Время установления рабочего режима, не более |
1 мин |
|
Время непрерывной работы, не менее |
24 ч |
|
Нестабильность показаний за время непрерывной работы, не более |
5% |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности поглощенной дозы в воздухе и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения: - при изменении температуры окружающего воздуха в диапазоне от минус 40 °C до плюс 75 °C относительно нормальных условий; - при воздействии относительной влажности воздуха до 98 % при температуре 35 °C и более низких температурах без конденсации влаги; - при воздействии атмосферного давления в диапазоне от 70 до 330 кПа; - при воздействии синусоидальных вибраций в диапазоне от 5 до 120 Гц; |
±10 % ±5 % )) |
Продолжение таблицы 2
|
Характеристика |
Значение |
|
- при ударных воздействиях; - при изменении напряжения питания от 9 до 30 В |
±5 % |
|
относительно номинального значения 12 В; |
±5% |
|
- при сейсмических воздействиях |
±5 % |
|
Напряжение питания от источника постоянного тока |
от 9 В до 30 В |
|
Мощность, потребляемая при номинальном значении напряжения питания 12 В, не более |
1 ВА |
|
Габаритные размеры, не более |
061x263 мм |
|
Масса, не более |
1,0 кг |
Знак утверждения типа
Знак утверждения типа наносится на этикетку, расположенную на боковой поверхности корпуса блока детектирования, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки блоков детектирования приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Количество |
Примечание |
|
Блок детектирования гамма-излучения БДКГ-23 |
1 |
Модификация уточняется при заказе |
|
Комплект монтажных частей |
1 | |
|
Комплект принадлежностей для поверки |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
Г | |
|
* Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ТУ BY 100865348.029-2013 Технические условия».
«Блок детектирования гамма-излучения БДКГ-23.
детектирования
МРБ МП.2305-2013 «Блок поверки».
Заключение
Блоки детектирования гамма-излучения БДКГ-23 соответствуют требованиям ТУ BY 100865348.029-2013, ГОСТ 27451-87, ТРТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС BY/112 11.01. ТР020 003 29299, действительна по 05.10.2023).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
