Модули измерения типа "Радуга"
| Номер в ГРСИ РФ: | РБ 03 16 7293 19 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО "Завод нефтегазовой аппаратуры Анодъ", г. Пермь |
|
Описание типа РБ 03 16 7293 19 [2020-04-16]
rb-03-16-7293-19_2020-04-16.pdf
|
Скачать |
Модули измерения типа «Радуга» (далее по тексту - модули) предназначены для измерений напряжения постоянного тока, а также количества выходных импульсов счётчика электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 7293 19 |
| Наименование | Модули измерения типа "Радуга" |
| Год регистрации | 2019 |
| Номер сертификата | 12993 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-04-05 |
| Получатель сертификата | ООО "Завод нефтегазовой аппаратуры Анодъ", г. Пермь, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Завод нефтегазовой аппаратуры Анодъ"
Адрес: ул. Репина, 115, 614112, г. Пермь
Контакты: +7 (342) 257-90-59, anod@pss.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку для Республики Беларусь проводить по документу ИЦРМ-МП-196-18 (утв. в 2018 г). |
| Признание поверки | Признавать результаты первичной поверки при выпуске из производства, проводимой Пермский ЦСМ (аттестат аккредитации - №RA.RU.311973, шифр поверительного клейма - ВН) (НТК №11-19). |
Поверители
Скачать
|
Описание типа РБ 03 16 7293 19 [2020-04-16]
rb-03-16-7293-19_2020-04-16.pdf
|
Скачать |
Описание типа
Назначение
Модули измерения типа «Радуга» (далее по тексту - модули) предназначены для измерений напряжения постоянного тока, а также количества выходных импульсов счётчика электрической энергии.
Описание
Принцип действия модулей заключается в аналого-цифровом преобразовании входных электрических сигналов с последующей передачей измеренных данных на персональный компьютер по интерфейсу RS-485 или линии CAN.
Модули применяются для работы в составе измерительной части станций катодной защиты.
Модули конструктивно состоят из пластикового корпуса, печатной платы с установленными на ней радиоэлементами и клеммными разъемами.
Структура условного обозначения модулей:
М И -РА
-X -X
Версия программного обеспечения
Тип применяемого интерфейса:
1 -RS-485
2-CAN
Типа «Радуга»
Измерения
Модуль

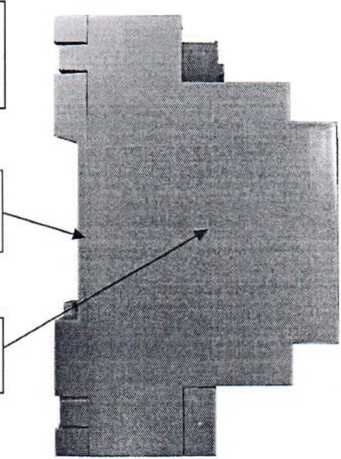

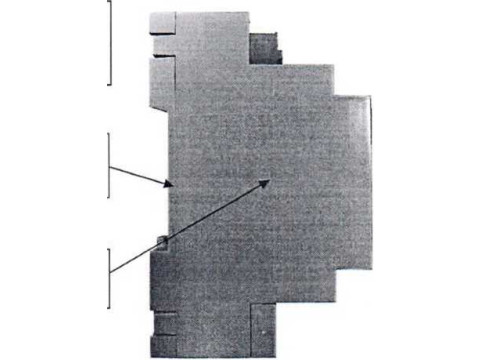

Общий вид модулей с указанием мест пломбирования, нанесения знака поверки и знака утверждения типа представлен на рисунке 1.
Место нанесения знака утверждения типа
Место пломбирования
Место нанесения знака поверки
А 1 МОДУЛЬ S
МИ-РА-2-1ЛТУ 26.51.43-088-73892839-2018
Опит, сети = 12В
IP 20
Зав. № 0002
Дата изготовления 08.2018
Сделано в России
Рисунок 1 - Общий вид модулей с указанием мест пломбирования, нанесе: поверки и знака утверждения типа
Программное обеспечение
Метрологически значимое программного обеспечения (далее по тексту - 110) встроено в микропроцессор модулей и недоступно пользователю.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО модулей представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО устройств
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО), не ниже |
1.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Основные метрологические и технические характеристики модулей приведены в таблице 2.
|
Таблица 2 - Метрологические характе |
ристики модулей | |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой относительной погрешности измерений, % |
|
Напряжение постоянного тока: - для канала «напряжение ПП» - для канала «напряжение СП» - для канала «ток на шунте» - для канала «напряжение» |
от -5 В до +5 В от -5 В до +5 В от 3 мВ до 75 мВ от 3 В до 100 В |
±1 |
|
Количество импульсов, имп. |
от 1 до 2JZ-1 |
±1 |
Таблица 3 - Основные технические характеристики модулей
|
Наименование характеристики |
Значение |
|
Диапазон амплитуды импульса входа, В |
от 10 до 13 |
|
Период следования импульсов, мс, не менее |
5 |
|
Длительность импульсов, мс, не менее |
1.5 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +25 °C, % - атмосферное давление, кПа |
от -45 до +45 до 98 от 86,6 до 106,7 |
|
Напряжение питания постоянного тока, В |
12±10 |
|
Потребляемая ток, А, не более |
0,1 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
52x90x58 |
|
Масса, кг, не более |
0,1 |
|
Степень защиты |
IP20 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
Комплектность
Таблица 4 - Комплектность модулей
|
Наименование |
Обозначение |
Количество |
|
Модуль измерения типа «Радуга» |
МИ-РА-Х-Х.Х |
1 шт. |
|
Руководство по эксплуатации |
МИ-РА.26.51.43.01 РЭ |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-196-18 |
1 экз. |
Поверка
осуществляется по документу ИЦРМ-МП-196-18 «Модули измерения типа «Радуга». Методика поверки», утвержденному ООО «ИЦРМ» 28.12.2018 г.
Основные средства поверки:
-калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
-генератор сигналов произвольной формы 33120А (регистрационный номер в Федеральном информационном фонде 26209-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус модуля, как показано на рисунке 1.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ТУ 26.51.43-088-73892839-2018 Модули измерения типа «Радуга». Технические условия
