Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС-GVM
| Номер в ГРСИ РФ: | РБ 03 11 6049 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | ООО «НПО «СПЕКТРОН», г. Санкт-Петербург |
Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН MAKC-GVM (далее - спектрометры) предназначены для качественного и количественного рентгенофлуоресцентного анализа твердых, порошковых и жидких проб в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6049 19 |
| Наименование | Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС-GVM |
| Год регистрации | 2019 |
| Номер сертификата | 12999 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-05-31 |
| Получатель сертификата | ООО "НПО "СПЕКТРОН", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПО "СПЕКТРОН"
Адрес: 190103, г. С.-Петербург, ул. Циолковского, д.10А, лит.А
Контакты: +7 (812) 325-81-83, факс 325-85-03, E-mail: info@spectron.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Аппараты метрологически обеспечены в Республике Беларусь при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2). |
| Методика поверки | Поверка проводится по РА1.000.000 Д22 (с изменениями №1, 2)(2014 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации -№RA.RU.311483, шифр поверительного клейма - СП)(НТК №07-16). |
Поверители
Скачать
|
Описание типа РБ 03 11 6049 19 [2016-11-02]
rb-03-11-6049-19_2016-11-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 6049 19 [2020-02-04]
rb-03-11-6049-19_2020-02-04.pdf
|
Скачать |
Описание типа
Назначение
Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН MAKC-GVM (далее - спектрометры) предназначены для качественного и количественного рентгенофлуоресцентного анализа твердых, порошковых и жидких проб в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке.
Описание
В основе действия спектрометра лежит получение спектра рентгенофлуоресцентного излучения от анализируемого образца в результате облучения острофокусной рентгеновской трубкой. Интенсивность линий спектра соответствует содержанию определяемых элементов в пробе.
Спектрометрическое устройство обеспечивает взаимное расположение кристалла-анализатора, детектора и входной щели, необходимое для регистрации излучения по фокусирующей кристалл-дифракционной схеме.
Конструктивно спектрометр состоит из блока спектрометрического вакуумного и блока вакуумного насоса. Блок спектрометрический включает в себя: рентгеновскую трубку, сменщик кристаллов-анализаторов, детектор (пропорциональный счетчик), устройство водяного охлаждения. Блок вакуумного насоса используется для вакуумирования спектрометрического тракта, однако образцы во время измерения находятся на воздухе.
Определяемые химические элементы, ранжированные по атомной массе, от натрия (1 INa) до урана (92U).
Управление прибором, обработка и вывод информации осуществляется при помощи встроенного компьютера.

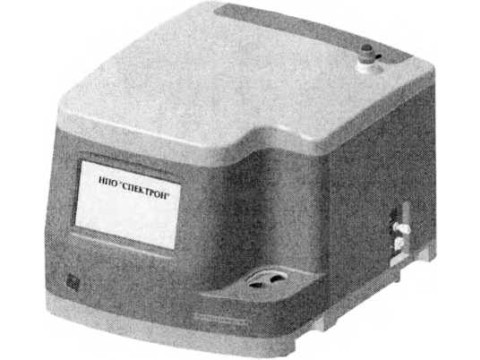

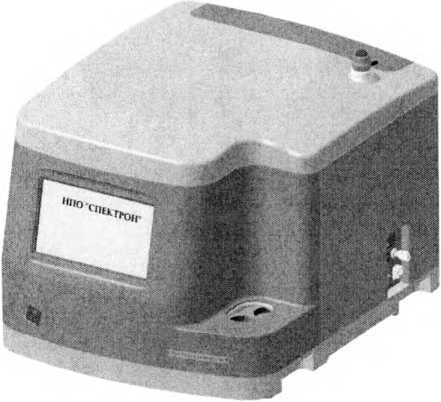

Рисунок 1 - Внешний вид СПЕКТРОСКАН MAKC-GVM
Программное обеспечение
Спектрометры оснащены встроенным ПО, с помощью которого обеспечивается управление прибором, выполнение измерений, их обработка, вывод и хранение результатов измерений.
Встроенное программное обеспечение размещается в памяти встроенного компьютера. Сведения о встроенном программном обеспечении приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (цдентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«Количествен ный анализ» |
qav4.exe |
4.0.0.0 и выше |
Цифровая подпись ООО «НПО «СПЕКТРОН» (имя подписавшего SPECTRON NPO LTD) |
Проверка цифровой подписи выполняется средствами операционной системы на встроенном компьютере |
|
«Проверка спектрометр а» |
qavtest4.exe |
4.0.0.0 и выше | ||
|
«Измерение спектров» |
scanner.exe |
4.0.0.0 и выше | ||
|
«Просмотр спектров» |
qualanal.exe |
1.0.0.0 и выше |
Назначение метрологически значимых компонентов программного обеспечения приведено в таблице 2.
Таблица 2
|
Наименование компонента программного обеспечения |
Назначение |
|
«Количественный анализ» |
Измерение интенсивностей спектральных линий и пересчёт их в процентное содержание химических элементов. |
|
«Проверка спектрометра» |
Тестирование, диагностика и поверка спектрометра. |
|
«Измерение спектров» |
Регистрация спектров для качественного анализа. |
|
«Просмотр спектров» |
Обработка и показ измеренных спектров. |
Уровень защиты внутреннего программного обеспечения от преднамеренных и непреднамеренных воздействий - «С» в соответствии с МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики спектрометров учтено при их нормировании.
Технические характеристики
Скорости счёта на стандартных образцах и контрастности (отношение скорости счёта на стандартном образце, содержащем указанный элемент, к скорости счёта на фоновом образце борной кислоты) приведены в таблице 3.
Таблица 3______________ __
|
Определяемый элемент |
Аналитическая линия |
Скорос ть счета, с'1 |
Контрастность |
|
Na |
Ка |
5 |
2 |
|
Са |
Ка |
15000 |
250 |
|
Со |
Ка |
30000 |
40 |
|
Sr |
Ка |
30000 |
10 |
|
Pb |
La |
15000 |
5 |
Предел допускаемой основной аппаратурной погрешности, %
Предел допускаемой дополнительной аппаратурной погрешности при изменении температуры окружающего воздуха на каждые 10 °C, в
рабочем диапазоне температур, %
Дрейф показаний спектрометра за 6 ч непрерывной работы, не более, %
Время выхода на режим, ч, не более
Питание спектрометров осуществляется от сети переменного тока напряжением. В, 220 " .33
частотой, Гц
Габаритные размеры, мм - спектрометрический блок 560x460x380
- насос 330x23x380
Масса, кг - спектрометрический блок
- насос
Средний срок службы, не менее, лет
Средняя наработка на отказ не менее, ч.
Условия эксплуатации: температура окружающего воздуха, °C; от 10 до 30
относительная влажность воздуха, %, (при температуре 25 °C);
атмосферное давление, кПа от 84 до 107
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспортов спектрометров и на лицевую панель прибора.
Комплектность
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Блок спектрометрический вакуумный |
РА12.100.000 |
1 | |
|
Блок вакуумного насоса |
РА5.400.000 |
1 | |
|
Комплект ЗИП |
1 |
в соответствии с ведомостью ЗИП | |
|
Ведомость ЗИ11 |
РА12.000.000 ЗИ |
1 | |
|
Паспорт |
РА12.000.000 ПС |
1 | |
|
Методика поверки |
РА 1.000.000 Д22 |
1 |
Приложение А к паспорту |
Поверка
осуществляется по документу РА1.000.000 Д22 с изменениями 1, 2 «Аппараты рентгеновские для спектрального анализа «СПЕКТРОСКАН МАКС». «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2014 года.
Основные средства поверки: стандартные образцы массовой доли элементов в твердой основе - ГСО 10015-2011, ГСО 10017-2011, ГСО 10018-2011, ГСО 10019-2011. ГСО 10021-2011.
Сведения о методах измерений
Методики измерений разрабатывают и аттестуют для каждого конкретного объекта анализа.
Лист № 4
Всего листов 4
Нормативные документы
Технические условия ТУ 4276-001-23124704-2001
ОСПОРБ-99/20Ю «Основные санитарные правила обеспечения радиационной безопасности»
Рекомендации к применению
при выполнении работ по оценке соответствия и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
