Антенны измерительные П6-61

Назначение

Антенны измерительные П6-61 (далее антенны) предназначены для преобразования напряженности переменного электрического поля в переменное напряжение на выходе антенны.

Антенны совместно с измерительными приемными устройствами применяются для измерения электрического поля индустриальных радиопомех, параметров электромагнитной совместимости технических средств, параметров антенных устройств.

Антенны одноканальные с линейной поляризацией

Описание

Антенна П6-61 является вибраторной антенной и работает в трёх поддиапазонах частот. В поддиапазоне частот от 80 до 300 МГц антенна является узкополосным полуволновым вибратором, настройка которого на частоту измерения производится изменением длины вибратора. Сигнал с вибратора через симметрирующий трансформатор с коэффициентом трансформации 1:1 поступает на выход антенны - соединитель типа III, Розетка, ГОСТ 13317-89.

В поддиапазонах частот от 26 до 40 МГц и от 40 до 80 МГц антенна является укороченным вибратором с "удлиняющими" катушками индуктивности для согласования выходного сопротивлени^й^^нны в указанных поддиапазонах частот.                         //

I [Государственный реестр! ]

II I средств измерений / I

\\ \          Беларусь / //

V \Для документов/ /!

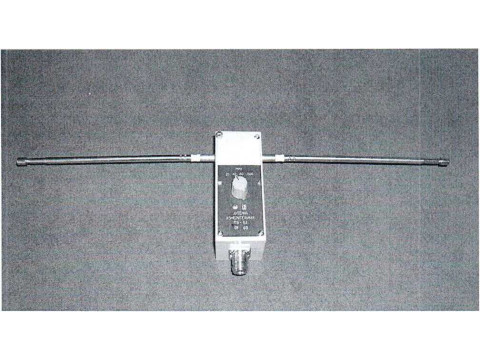

Внешний вид антенны измерительной П6-61 приведен на рисунке 1.

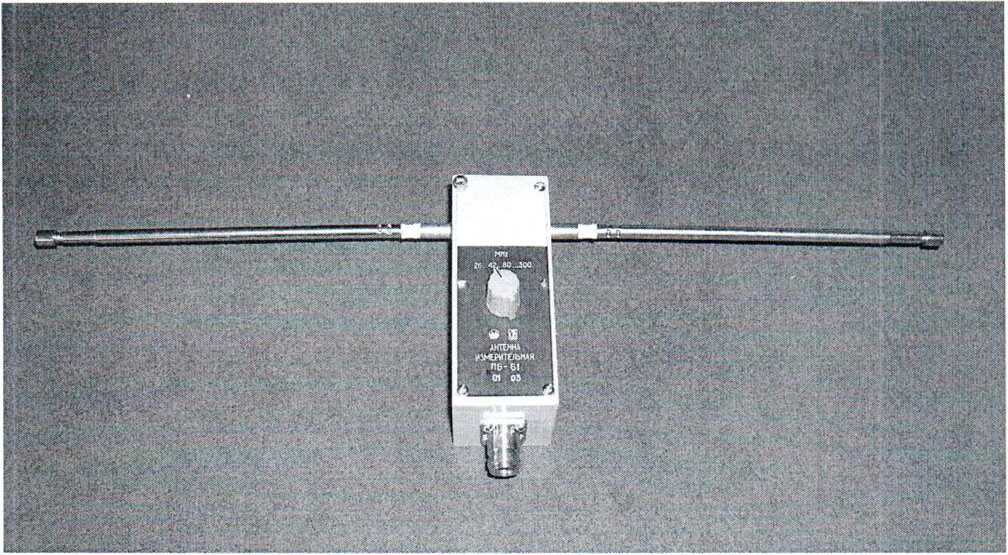

Рисунок 1 - Антенна измерительная П6-61. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих частот, МГц

от 26 до 300

Коэффициент стоячей волны (КСВ) входа антенны с кабелем и штангой, не более

Пределы допускаемой погрешности антенного коэффициента

- в диапазоне частот от 26 до 30 МГц (включительно), дБ

- в диапазоне частот от 30 до 300 МГц (включительно), дБ

Уровень сигнала при ортогональной поляризации, дБ, не более                                                 минус 20

По устойчивости и воздействиях антенна

прочности при климатических соответствует нормам группы 6 ГОСТ

механических

МкУ^е1тв\/

Рабочие условия эксплуатации (климатические воздействия): - температура окружающего воздуха - относительная влажность

- минимальное атмосферное давление

Рабочие условия эксплуатации (механические воздействия):

Вибрация

-диапазон частот, Гц

- максимальное ускорение, м/с2

от минус 50 °C до плюс 60 °C

95 % при температуре 35 °C

80 кПа (460 мм рт. ст.)

от 10 до 70

40

Механические удары многократного действия

- число ударов в минуту

- максимальное ускорение, м/с2

- длительность импульса, мс

- общее число ударов

50

20

6 2000

Условия транспортирования (климатические воздействия): -температура окружающего воздуха - относительная влажность

Условия транспортирования (механические воздействия): - число ударов в минуту - максимальное ускорение, м/с2 - продолжительность воздействия, ч

от минус 50 °C до плюс 50 °C 100 % при температуре 25 °C

120

30

2

Габаритные размеры и масса приведены в таблице 1

Таблица 1

Гамма-процентный срок службы антенны не менее 15 лет при у= 95 %.

Гамма-процентный срок сохраняемости антенны не менее фОщпет для

отапливаемых хранилищ или 5 лет для неотапливаемых у = 90 %.

\при

Знак утверждения типа

Знак утверждения типа наносится на антенну методом офсетной печати (приложение А). На эксплуатационной документации знак утверждения типа наносится на титульном листе методом типографской печати.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100039847.046-2003 "Антенна измерительная П6-61. Технические условия";

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия."

Заключение

Антенны соответствуют требованиям ТУ РБ 100039847.046-2003, ГОСТ 22261-93.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025.
