Антенны измерительные П6-62

Назначение

Антенны измерительные П6-62 (далее антенны) предназначены для преобразования напряженности переменного электрического поля в переменное напряжение на выходе антенны.

Антенны совместно с измерительными приемными устройствами применяются для измерения электрического поля индустриальных радиопомех, параметров электромагнитной совместимости технических средств, параметров антенных устройств.

Антенны одноканальные с линейной поляризацией.

Описание

Антенна П6-62 является биконической вибраторной антенной, состоящей из двух обращённых вершинами друг к другу конусов конечной длины. К вершинам конусов подключён симметрирующий трансформатор, с коэффициентом трансформации 4:1 для согласования волнового сопротивления биконического вибратора 158 Ом с выходным сопротивлением 50 Ом. Выход антенны - соединитель типа III, Розетка, ГОСТ 13317-89.

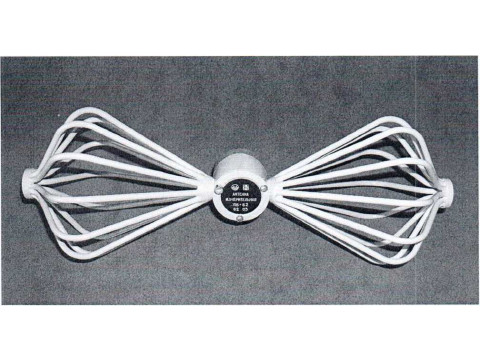

Внешний вид антенны измерительной П6-62 приведен на рисунке 1.

[Государственный реестр I средств измерений I \ Республики Беларусь/ \Для документов/

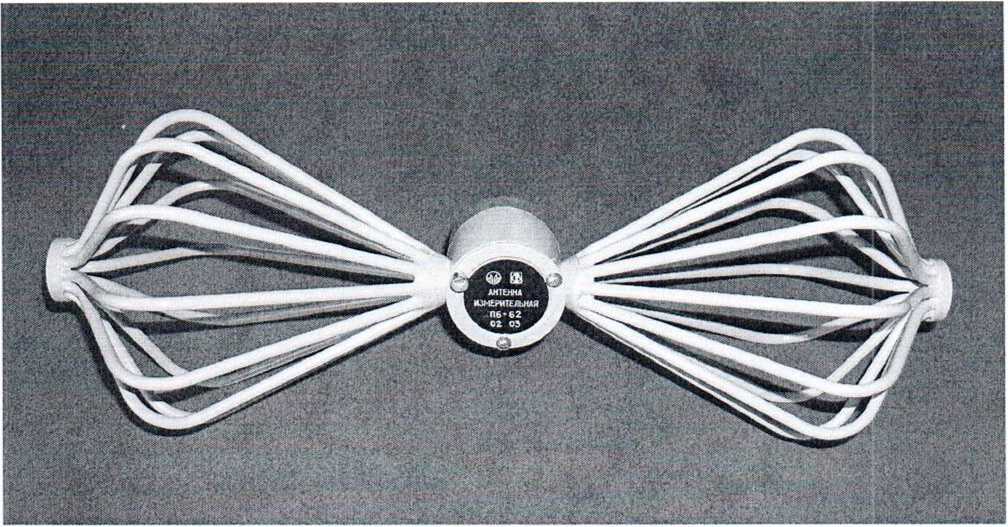

Рисунок 1 - Антенна измерительная П6-62. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих частот, МГц                          от 300 до 1000

Коэффициент стоячей волны (КСВ) входа антенны с кабелем и штангой, не более                                   2

Пределы допускаемой погрешности антенного коэффициента, дБ                                        ±1,5

Уровень сигнала при ортогональной поляризации, дБ, не более                                              минус 20

По устойчивости и прочности при климатических и механических воздействиях антенна соответствует нормам группы 6 ГОСТ 22261-94.

Рабочие условия эксплуатации (климатические воздействия): - температура окружающего воздуха - относительная влажность

- минимальное атмосферное давление

от минус 50 °C до плюс 60 °C 95 % при температуре 35 °C

80 кПа (46О(

ст.)

Рабочие условия эксплуатации (механические воздействия): Вибрация

-диапазон частот, Гц

- максимальное ускорение, м/с2

Механические удары многократного действия

- число ударов в минуту

- максимальное ускорение, м/с2

- длительность импульса, мс

- общее число ударов

Условия транспортирования (климатические воздействия): - температура окружающего воздуха - относительная влажность

от 10 до 70

40

50

20

6 2000

от минус 50 °C до плюс 50 °C 100 % при температуре 25 °C

Условия транспортирования

(механические воздействия):

- число ударов в минуту

- максимальное ускорение, м/с2

- продолжительность воздействия, ч

Габаритные размеры и масса приведены в таблице 1

Таблица 1

Гамма-процентный срок службы антенны не менее 15 лет при у = 95 %.

Гамма-процентный срок сохраняемости антенны не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при у = 90 %.

Знак утверждения типа

Знак утверждения типа наносится на антенну методом оф

Для документов

печати

типа

(приложение А). На эксплуатационной документации знак у наносится на титульном листе методом типографской печа

Государственный реестр средств измерений Ресяуб 1ики Беларусь

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100039847.047-2003 "Антенна измерительная П6-62. Технические условия";

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия."

Заключение

Антенны соответствуют требованиям ТУ РБ 100039847.047-2003, ГОСТ 22261-93.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025.
