Анализаторы изображений АТ-05
| Номер в ГРСИ РФ: | РБ 03 01 4382 19 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО Фирма "БМК-ИНВЕСТ", г. Москва |
Анализаторы изображений АТ-05 (далее - анализаторы) предназначены для измерения линейных размеров при создании цифровых изображений объектов контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4382 19 |
| Наименование | Анализаторы изображений АТ-05 |
| Год регистрации | 2019 |
| Номер сертификата | 12998 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-03-07 |
| Получатель сертификата | ООО Фирма "БМК-ИНВЕСТ", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО Фирма "БМК-ИНВЕСТ"
Адрес: Большой Гнездниковский переулок, д. 10, ком. 621, г. Москва, 125009
Контакты: (095)683-97-35
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по разделу 8 БМКИ 01.00.00.00 РЭ (2004 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИОФИ (аттестат аккредитации - №RA.RU. RA.RU.311485, шифр поверительного клейма - А)(НТК №05-10). |
Поверители
Скачать
|
Описание типа РБ 03 01 4382 19 [2010-08-26]
rb-03-01-4382-19_2010-08-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4382 19 [2015-10-28]
rb-03-01-4382-19_2015-10-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4382 19 [2020-02-03]
rb-03-01-4382-19_2020-02-03.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы изображений АТ-05 (далее - анализаторы) предназначены для измерения линейных размеров при создании цифровых изображений объектов контроля.
Описание
Принцип действия анализаторов основан на регистрации в проходящем свете изображений исследуемых объектов на матрице цифровой видеокамеры. Изображение сцены, находящееся в поле зрения системы ввода, поступает на фокусирующую оптическую систему и далее в цифровую видеокамеру, где происходит преобразование электромагнитного излучения в электрический видеосигнал, который затем дискретизируется аналого-цифровым преобразователем. По кабельному вводу данный сигнал поступает в электронный блок, где формируется исходное 256-1 радационное изображение, и осуществляется его обработка и анализ.

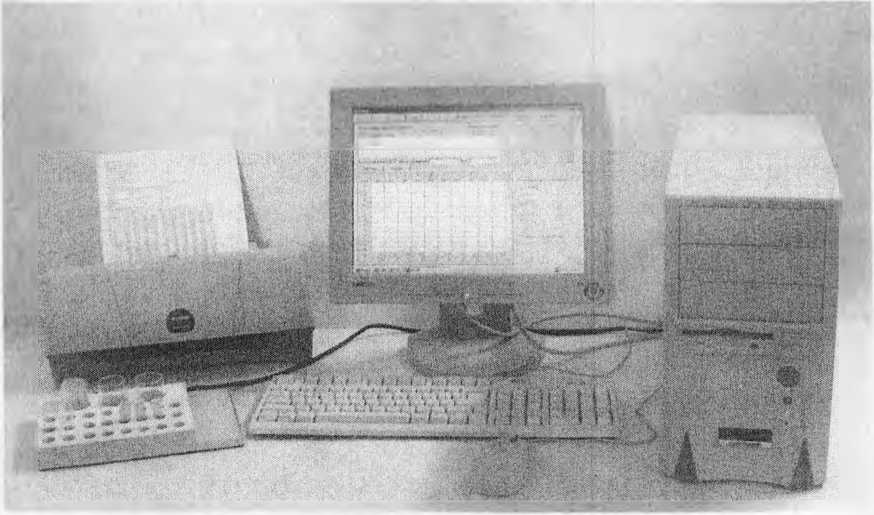

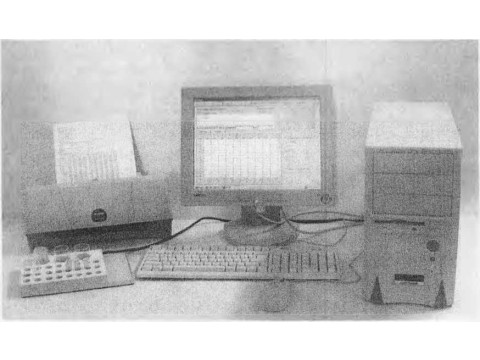

Фотография общего вида анализаторов представлена на рисунке 1.
Рисунок 1 - Общий вид анализаторов.
Анализаторы могут использоваться в заводских контрольных лабораториях, санитарноэпидемиологической службе, научно-исследовательских институтах.
Программное обеспечение
Для осуществления управления электронным блоком, сбора и анализа данных на анализаторе установлено программное обеспечение (ПО) «Токсичность» и «Поверка».
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
У"
. -.ища 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой и деитификагор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентикатора ПО |
|
Токсичность |
1 и выше |
- |
- |
Поверка1 и выше |
- |
Защита метрологически значимого ПО от непреднамеренных и преднамеренных
изменений соответствует уровню «С» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерения расстояний, мкм |
От 2 до 100 |
|
Предел допускаемого значения среднего квадратического отклонения измерения расстояний, мкм |
1 |
|
Температура подогреваемой поверхности оптико-механического блока (БОМ), блока подготовки проб (БПП). °C |
От 38,5 до 41,5 |
|
Время проведения анализа одного образца с шагом 10 с, с |
О г 10 до 60 |
|
Напряжение питания от сети переменного тока, В при частоте, Гц |
220 ±22 50 ± 1 |
|
Потребляемая мощность, В А, не более |
500 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Габаритные размеры капилляра, ширина * глубина * высота, мм. не более |
0,8 х 3.3 х 50 |
|
Габаритные размеры, ширина х глубина * высота, мм. не более: - электронного блока - БПП |
600 х 500 х 250 250 х 160 х 45 |
|
Масса, кг. не более: - электронного блока - БПП |
10 3 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуат аци и: - температура окружающей среды, “С - относи тельная влажность воздуха, %, нс более - атмосферное давление, мм рт.ст. |
От + 15 до + 35 80 От 460 до 800 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик анализатора методом наклеивания.
Комплектность
Таблица 3
|
№ п.п |
Наименование и условное обозначение |
Количество |
|
1. |
Блок системный с БОМ (ЕМКИ 01.02.00.00) |
1 шт. |
|
Монитор |
1 шт. | |
|
-) |
Принтер |
1 компл. |
|
4. |
Клавиатура |
1 шт. |
|
и.п |
11аименование и условное обозначение |
Количество |
|
5. |
Мышь |
1 шт. |
|
6. |
Блок подготовки проб (БМКИ 01.03.00.00) |
1 шт. |
|
7. |
Капилляр (БМКИ 01.00.00.01) |
1 шт. |
|
8. |
Руководство по эксплуатации АТ-05 БМКИ 01.00.00.00 РЭ (включая раздел 8 «Методика поверки») |
1 экз. |
|
9. |
Документация к комплектующим частям прибора |
1 компл. |
Поверка
осуществляется согласно разделу 8 руководства по эксплуатации ЕМКИ 01.00.00.00 РЭ «Анализаторы изображений АТ-05», согласованному ГЦИ СИ ФГУП «ВНИИОФИ» в 2004 году.
Основные средства поверки:
Меры проволочные «Объект-микрометр АТ-05», диаметр проволоки - 60 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
1525-001-29136683-03 ТУ «Анализатор изображений АТ-05» Технические условия
Из1 оговитель
Общество с ограниченной ответственностью Фирма «БМК-ИНВЕСТ»
(ООО Фирма «БМК-ИНВЕСТ»)
ИНН 771000103450
Адрес: 125009, г. Москва, Большой Гнездниковский переулок, д. 10, ком. 621
Телефон/факс: 8 (495) 683-97-35
Испытательный цент р
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная. 46
Телефон: 8 (495) 437-56-33
Факс: 8 (495) 437-31-47
E-mail: vniioti@vniiofi.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального аген тства по техническому регулированию и метрологии
