Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)"
| Номер в ГРСИ РФ: | РБ 03 07 5867 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ЗАО "ЭЛЕКТРОННЫЕ И МЕХАНИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (ЭМИС), г. Челябинск |
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» предназначены для измерений объемного расхода и объема жидкостей, газов, насыщенного и перегретого пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5867 19 |
| Наименование | Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" |
| Год регистрации | 2019 |
| Номер сертификата | 12997 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-06-17 |
| Получатель сертификата | ЗАО "ЭМИС", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "ЭМИС"
Адрес: пр. Ленина, 3, офис 308, 454007, г. Челябинск,
Контакты: (351) 729-99-12, факс 729-99-13; sales@emis-kip.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Преобразователи метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч (поверочная среда - вода) и с Ду до 150 мм и /или в диапазоне расходов газа до 6500 м^3/ч и с Ду до 150 мм (поверочная среда -воздух)(НТК №12-15). |
| Методика поверки | Поверка преобразователей расхода, в т.ч. находящихся в эксплуатации, проводится по ЭВ-200.000.000.000.00 МП с изменением №1, утвержденным в 2018 г. |
| Признание поверки | Первичная при выпуске из производства (в диапазоне измерений расходов жидкостей от 0,015 до 10200 м3/ч, с DN до 200 мм, в диапазоне измерений расходов газа от 0,015 до 10200 м3/ч, с DN до 200 мм), проводимой Челябинским ЦСМ (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА); первичная при выпуске из производства, проводимой Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА); первичная при выпуске из производства, проводимой ВНИИР (аттестат аккредитации - №RA.RU.311285, шифр поверительного клейма - З) (Комиссия №09-21). |
Поверители
Скачать
|
Описание типа РБ 03 07 5867 19 [2020-03-11]
rb-03-07-5867-19_2020-03-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5867 19 [2016-01-25]
rb-03-07-5867-19_2016-01-25.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» предназначены для измерений объемного расхода и объема жидкостей, газов, насыщенного и перегретого пара.
Описание
Принцип действия преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» основан на измерении частоты колебаний, возникающих в потоке в процессе вихреобразования. В результате воздействия потока измеряемой среды на тело обтекания, на его боковых гранях возникают чередующиеся вихри с областью пониженного давления, в центре каждого завихрения. Частота отрыва вихрей фиксируется датчиком и преобразуется в электрический сигнал, который далее обрабатывается электронным преобразователем. Частота образования вихрей пропорциональна объемному расходу измеряемой среды.
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» состоят из первичного преобразователя и электронного блока.
Первичный преобразователь представляет собой полый цилиндр, в котором установлено тело обтекания. За телом обтекания расположен чувствительный элемент (сенсор).
Электронный блок обеспечивает прием и обработку сигнала от первичного преобразователя и в зависимости от конфигурации формирует токовый, импульсный, частотный и цифровой выходные сигналы. Электронный блок может оснащаться встроенным символьным индикатором и входами для подключения внешнего датчика давления и температуры (для индикации показаний).
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» выпускаются в двух модификациях ЭВ-200 и ЭВ-205.
Преобразовазели расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200 выпускаются в моделях:
- ЭВ-200 - базовая;
- ЭВ-200-ППД - характеризуется применением в системах поддержания пластового давления;
- ЭВ-200-СКВ - характеризуется применением в нефтяных и водонагревательных скважинах.
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» могут иметь следующие исполнения;
- по присоединению к трубопроводу - фланцевое «Ф» и типа «сэндвич» «С»;
- по присоединению электронного блока - интегральное и дистанционное «Д»;
- по метрологическим характеристикам - стандартное и конструктивное исполнение 2;
- по наличию индикатора - без индикатора, с индикатором;
- по типу взрывозащиты - общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная электрическая цепь, взрывонепроницаемая оболочка, рудничное);
- по метрологическим характеристикам токового выхода - исполнение «А» и исполнение «А1».
Общий вид преобразователей расхода «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200 приведен на рисунке 1. модели ЭВ-200-ППД - на рисунке 2, модификации ЭВ-205 - на рисунке 3. модели ЭВ-200-СКВ - на рисунке 4.
Лис I № 2
Всего листов 8

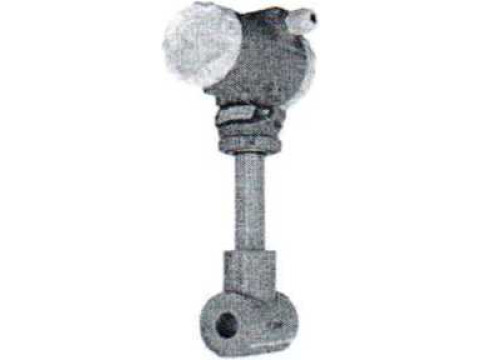

Рисунок 1 - Общий вид преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200
Рисунок 2 - Общий вид преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200 конструктивного исполнения 2
Рисунок 3 - Общий вид преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-205
। Государственный реестрj 1
1 средств измерений / \ Республики Беларусь / /
Лист № 3
Всего листов X
Рисунок 4 - Общий вид преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модели ЭВ-200-СКВ
Пломбировка от несанкционированного доступа преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» осуществляется нанесением знака поверки давлением на пластмассовую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальное отверстие, расположенное на корпусе электронного блока. Пломбировка от несанкционированного доступа преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модели ЭВ-200-СКВ осуществляется нанесением защитной наклейки изготовителя на электронную плату расходомера.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5.

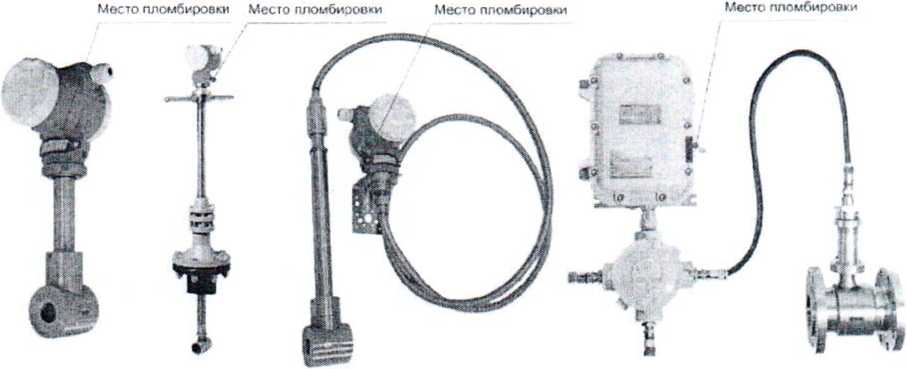

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)»
Программное обеспечение
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.
Внешнее программное обеспечение предназначено для настройки и поверки преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» и отображения информации на персональном компьютере.
Внешнее программное обеспечение ЭМИС-Интегратор защищено от преднамеренных
и непреднамеренных изменений посредством ввода пароля доступа.
ста
ых
Встроенное программное обеспечение защищено от преднамеренных и нем изменений посредством ввода пароля доступа и механическим нломбированиеи.
Лист № 4
Всего листов 8
Защита внешнего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Защита встроенного программного обеспечения oi непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
'I аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) Преобразователи расхода вихревые «Э __модификации ЭВ-205 и модификации Э13-21 Идентификационное наименование ИО |
Значение ЧИС-ВИХРЬ 200 (ЭВ-200)» )0 моделей ЭВ-200, ЭВ-200-ППД EV200 |
|
Номер версии (идентификационный номер) ПО |
не ниже v5* |
|
Цифровой идентификатор ПО |
_** |
|
Преобразователи расхода вихревые «Э ___модификации ЭВ-200 моде. Идентификационн осн аимснование ПО________ Номер версии (идентификационный номер) ПО |
МИС-ВИХРЬ 200 (ЭВ-200)» пей ЭВ-200-СКВ ____. EV200-SKV не ниже vl* |
|
Цифровой идентификатор ПО | |
|
ЭМИС-Интегратор | |
|
Идентификационное наименование ПО |
Integrator |
|
Номер версии (идентификационный помер) ПО Цифровой идентификатор ПО * номер версии программного обеспечения ук расхода вихревого «ЭМИС-ВИХРЬ 200 (ЭВ-200)> ** цифровой идентификатор ПО встроенного п в паспорте преобразователя расхода вихревого «3 *** цифровой идентификатор ПО внешнего про руководстве по эксплуатации преобразователя р (ЭВ-200)». |
нс ниже 2.2.17* ___ азывается в паспорте преобразователя >; эограммного обеспечения указывается МИС-ВИХРЬ 200 (ЭВ-200)»; граммного обеспечения указывается в асхода вихревого «ЭМИС-ВИХРЬ 200 |
Технические характеристики
Таблица 2 -
ки
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода. м3/ч - модели ЭВ-200: - для жидкости - для газа и пара - модели ЭВ-200-ППД - модели ЭВ-200-СКВ - модификации ЭВ-205 (датчик расхода) - для жидкости - для газа и пара |
от 0.3 до 2680 от 3,2 до 20000 от 0.15 до 540 от 0.3 до 250 от 1,4 до 18 от 11 до 144 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому исполнения «А1», б, % |
приведены в таблицах 3 и 4 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода по токовому выходу для исполнения «А», б, % |
. ........... ............... ±[|8| + 0.2 lmax/(4+16 Q’/Q^o")] |
|
* - текущее значение объемного расхода. м3/ч; * * - наибольшее значение объемного расхода, м3/ч. |
|гоедарст8енМ(й
долина 3 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому
выходу, токовому выходу исполнения «А1» преобразователей стандартного исполнения. 5, %
|
Модель или модификация преобразователя |
Измеряемая среда |
Пределы погрешности для классов точности А. В. В. % | |||||
|
Q„* < Q < Онаиб* |
< Q < 0 |
>п | |||||
|
А |
Б |
В |
А |
Б |
В | ||
|
ЭВ-200 |
жидкость |
±0.5 |
±1,0 |
±1,5 |
±1,0 |
±1.5 |
±2,5 |
|
газ. пар |
±1,0 |
±1,5 |
±2,0 |
±2.0 |
±2.5 |
±3.5 | |
|
ЭВ-200-ППД |
жидкость |
±0.5 |
±1.0 |
±1.5 |
±1,0 |
±1,5 |
±2.5 |
|
ЭВ-200-СКВ |
жидкость |
- |
±1.5 |
- |
- |
±5,0 | |
|
ЭВ-205 |
жидкость |
±0.5 |
± 1.0 |
- |
±1,0 |
±1.5 | |
|
газ. пар |
±1,0 |
±1.5 |
- |
±2,0 |
±2,5 | ||
Q>uu<m* - значение наименьшего объемного расхода, м'ч:
Qh(ui6* - значение наибольшего объемного расхода. м3/ч;
Q,,’ - значение переходного объемного расхода (определяется в соответствии с руководством
по эксплуатации}, м’/ч.___________
Таблица 4 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения «А1» для преобразователей модели ЭВ-200 и ЭВ-200-ППД
конструктивного исполнения 2, 5, %
Измеряемая среда
|
Пределы погрешности, % | ||
|
Qi S Q S Онаиб |
Q2<Q<Ql .. |
Онаим < Q < Q2 |
|
±1 |
И ,5 |
±3.0 |
* значения объемных расходов Qi и Qj определяются в соответствии с руководством
по эксплуатации. _______
жидкость
1 аблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Типоразмер присоединяемого трубопровода. DN: - модель ЭВ-200 - модель ЭВ-200-ППД - модель ЭВ-200-СКВ - модификация ЭВ-205 |
от 15 до 300 от 50 до 150 от 15 до 100 от 300 до 2000 |
|
Диапазон температуры измеряемой среды, °C - для модели ЭВ-200 - для модели ЭВ-200-ППД - для модели ЭВ-200-СКВ - для модификации ЭВ-205 [/ [ (jp |
от -40 до ±70 от -40 до +100 от -40 до +250 от -40 до +320 от -40 до +350 от -40 до +450 от -40 до +500 от -60 до +70 от -60 до +100 от -60 до +250 от -60 до +320 от -60 до +350 от -60 до -450 от -60 до +500 от 0 до +100 от -20 до +Х0 01 Д° +100 от -40 до-100 |
Государственный реестр) : 1 средств измерений / 1 \ Республик* Беларусь / /
Лист № 6
Всего листов 8
|
11аименование характеристики |
Значение |
|
оз -40 до +250 | |
|
Давление измеряемой среды. Ml la, не более - модели ЭВ-200 - модели ЭВ-200-ППД - модели ЭВ-200-СКВ - модификация ЭВ-205 |
1,6: 2,5: 4: 6,3: 10: 16:25:30 16: 20; 25:30 50 4 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха при температуре 35 °C, %, не более - атмосферное давление, кПа |
от -60 до +70 от -50 до +70 от -40 до +70 95 (без конденсации влаги) от 84 до 106.7 |
|
Параметры электрического питания - напряжение постоянного тока, В |
12 - 30 |
|
Потребляемая мощность, Вт, не более |
10,4 |
|
Параметры выходных сигналов - импульсный, цена импульса, л/имп - частотный, частота сигнала. Гц - аналоговый постоянного тока, мА - цифровой выход, протокол - дискретный |
от 0,0025 до 5000 от 0 до 1000 или от 0 до 10000 от 4 до 20 Modbus RTU. Modbus ASCII, HART, ProfiBus-PA, Манчестер-2 или Foundation FieldBus Hl типа «сухой контакт» |
|
Габаритные размеры, мм. не более - высота - ширина - длина |
приведены в руководстве по эксплуатации |
|
Средний срок службы, лет |
15 |
|
Маркировка взрывозащиты |
lExdllCTX' X; lExibllBTX* X; lExibllCTX* X; lExiallBTX* X; lExiallCTX' X; PB Exdl X: PB ExdibI X; PO Exial X |
* значения маркировки взрывозащиты определяется в соответствии с руководством по эксплуатации и указывается в паспорте.
Знак утверждения типа
наносится на маркировочную табличку на корпусе электронного блока и на титульные листы паспорта и руководства по эксплуатации расходомера методом фотолитографии или методом, принятым у изготовителя.
Комплектность
Таблица 6 - Комплектность
й
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода вихревой |
«ЭМИС-ВИХРЬ 200 (ЭВ-200)» |
1 шт. |
|
Руководство по эксплуатации |
ЭВ-200.000.000.000.00 РЭ с изменениями № 1 |
1 экз. |
|
Паспорт |
ЭВ-200.000.000.000.00 ПС |
1 экз. |
|
Методика поверки |
ЭВ-200.000.000.000.00 МП с и;менщщем |
1 экз. |
|
Комплект монтажных частей |
■ // 'А, |
но заказу |
Государственной реесл I средств измерении \ Республики Беларусь
дгверка
осуществляется ио документу ЭВ-200.000.000.000.00 МП «Инструкция. Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» с изменением №1, утвержденному ЗАО КИН «МЦЭ» 25 января 201X г.
Основные средства поверки:
- рабочий эталон единиц объемного расхода, обьема жидкости в потоке 2-го разряда в соответствии с частью 1 Приказа Госстандарта от 7 февраля 2018 г. № 256. Пределы относительной погрешности эталона должны быть меньше пределов относительной погрешности преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200 (ЭВ-200)» не менее чем в 2 раза;
- рабочий эталон единицы объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014. Пределы относительной погрешности эталона должны быть меньше пределов относительной погрешности преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200 (ЭВ-200)» не менее чем в 2 раза.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или делается отметка в паспорте преобразователя, а также на пластмассовую (свинцовую) пломбу, установленную в соответствии с рисунком 5 или при помощи защитной наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Г 8.618-2014 ГСП. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4213-017-14145564-2009 Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)». Технические условия. С изменениями № 1
