Анализаторы цифровых каналов и трактов AnCom E-9
| Номер в ГРСИ РФ: | РБ 03 16 5749 15 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО "Аналитик ТелекомСистемы", г. Москва |
|
Описание типа РБ 03 16 5749 15 [2015-10-22]
rb-03-16-5749-15_2015-10-22.pdf
|
Скачать |
Анализаторы цифровых каналов и трактов AnCom Е-9 (далее - анализаторы) предназначены для измерений параметров цифровых каналов и грактов на скорости 2048 кбит/с в режиме без прекращения связи или с прекращением связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 5749 15 |
| Наименование | Анализаторы цифровых каналов и трактов AnCom E-9 |
| Год регистрации | 2015 |
| Номер сертификата | 9851 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2019-02-13 |
| Получатель сертификата | ООО "Аналитик ТелекомСистемы", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Аналитик ТелекомСистемы"
Адрес: 125424, г. Москва, Волоколамское шоссе, 73
Контакты: (495)775-6011 / info@analytic.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 4221-015-11438828-08МП (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПК "Эталон-Тест" , г. Москва (номер реестра - №1480, шифр поверительного клейма - ВСА)(НТК №07-15). |
Поверители
Скачать
|
Описание типа РБ 03 16 5749 15 [2015-10-22]
rb-03-16-5749-15_2015-10-22.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы цифровых каналов и трактов AnCom Е-9 (далее - анализаторы) предназначены для измерений параметров цифровых каналов и грактов на скорости 2048 кбит/с в режиме без прекращения связи или с прекращением связи.
Описание
Конструктивно анализатор состоит из размещенных в едином корпусе двух передатчиков и двух приемников, образующих двухканальный анализатор. Формирование сигналов передатчика с заданной частотой, прием входных сигналов и логическое сравнение принимаемого цифрового сигнала с формируемым сигналом обеспечивается специализированной микросхемой, управляемой встроенным компьютером, осуществляющим выработку, накопление и представление результатов измерений. Синхронизация анализаторов осуществляется от внутреннего или внешнего источника или синхросигнала, выделенного из входного сигнала.
Анализаторы позволяют формировать цифровой структурированный сигнал с подачей испытательной последовательности в выбранные канальные интервалы, регистрировать и анализировать ошибки в измерительном или рабочем структурированном сигнале на стандартном первичном цифровом интерфейсе Е1 со скоростью передачи, равной 2048 кбит/с.
Обеспечивается генерация и измерение фазового джиттера (дрожания) цифрового сигнала, внесение в цифровой сигнал между входом и выходом анализатора задержки и измерение задержки между выходом и входом анализатора, введение и измерение отклонения тактовой частоты от номинального значения, а также измерение уровня и оценка формы импульса входного цифрового сигнала.
Предусматривается режим ввода цифрового эквивалента измерительного сигнала в выбранный канальный интервал и оценка параметров измерительного сигнала.
По условиям эксплуатации анализаторы соответствуют группы 3 ГОСТ 22261-94.
Внешний вид анализатора и место защиты от несанкционированного доступа, изображены на рисунках 1 и 2 соответственно.
Место нанесения

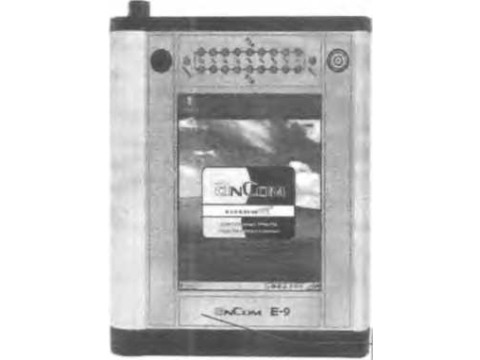

Рисунок 1 Внешний вид анализатора
Рисунок 2
знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) анализаторов состоит из ПО встроенного в анализатор компьютера с Windows СЕ, встроенного ПО DSP, встроенного ПО FPGA. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО для Windows СЕ |
PE2.exe |
V4 |
2e48feefd7ceel а915 bc2ff36c7e3b6f |
MD-5 |
|
ПО DSP |
AnComEl.bOO |
V2 |
Ь01с577Ьа622ГО4е4 0e20d88833e5c50 |
MD-5 |
|
ПО FPGA |
AnComEl.rbf |
V4 |
13еЬ8е4с67а5а399е ald575af43e2d9c |
MD-5 |
Встроенное ПО защищено от непреднамеренных и преднамеренных изменений, и его запись осуществляется в процессе производства. Доступ к процессору исключен конструкцией анализаторов Защита ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню "С" согласно МИ 3286-2010.
Метрологические и технические и характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Номинальное значение тактовой частоты, кГц |
2048 |
|
Пределы допускаемой погрешности по частоте при работе от внутреннего источника синхронизации, Гц |
±5 |
|
Номинальное значение входного/выходного сопротивления, Ом |
120 |
|
Передатчик | |
|
Затухание отражения входа синхронизации SYNC на частоте 2048 кГц, дБ, не менее |
18 |
|
Диапазон частот сигнала синхронизации на входе SYNC, кГц |
2047,995 - 2048,005 |
|
Пределы допускаемой абсолютной погрешности частоты синхронизации на входе SYNC, Гц |
± 1 |
|
Затухание отражения выхода передатчика каналов А и В не менее, дБ, в диапазонах частот, кГц: 51-102 102-3072 |
6 8 |
|
Номинальный уровень сигнала последовательности «Все 1» на нагрузке с сопротивлением равным 120 Ом, дБм1 |
15,3 |
|
Пределы допускаемой абсолютной погрешности номинального уровня выходного сигнала, дБ |
±1 |
|
Диапазон вводимого отклонения тактовой частоты от номинального значения, Гц |
минус Г500-1500 |
! дБм - уровень мощности относительно уровня равного 1 мВт.
|
Характеристика |
Значение |
|
Пределы допускаемой абсолютной погрешности вводимого отклонения частоты от номинальной частоты, Гц |
± 1 |
|
Размах вводимого фазового джиттера (А), ЕИ1, в диапазонах частот, Гц: 20- 1000 3000 10000 . 18000-75000 75000 - 100000 |
0,1 -10 0,1-7 0,1-3 0,1 - 0,5 0,1 - 0,36 |
|
Пределы допускаемой абсолютной погрешности размаха вводимого фазового джиттера, ЕИ |
±(0,05 А+0,01) |
|
Минимальная воспроизводимая задержка передачи, мс |
0,125 |
|
Пределы допускаемой относительной погрешности воспроизведения задержки передачи, % |
+ 1 |
|
Приемник | |
|
Затухание отражения при согласованном подключении входа приемника каналов А и В, дБ, не менее в диапазонах частот, кГц: 51 -102 102-2048 2048 - 3072 |
12 18 14 |
|
Модуль полного сопротивления высокоомного входа приемника каналов А В, Ом, не менее в диапазонах частот, кГц: 51 - 102 102 - 2048 2048 - 3072 |
200 500 400 |
|
Диапазон измерений отклонения тактовой частоты от номинального значения, Гц |
минус 1500 -1500 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения тактовой частоты от номинального значения, Гц |
±5 |
|
Диапазон измерений уровня входного сигнала относительно номинального значения, дБ |
минус 40-0 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала относительно номинального значения, дБ |
±2,5 |
|
Диапазон измерений фазового джиттера (А), ЕИ, в диапазонах частот, Гц: 20 - 900 18000-75000 75000- 100000 |
0,1 -10 0,1 - 0,5 0,1 - 0,36 |
|
Пределы допускаемой абсолютной погрешности измерений размаха фазового джиттера, ЕИ |
±(0,05 А+0,014) |
|
Диапазон измерения задержки передачи, мкс |
125-125010* |
|
Пределы допускаемой относительной погрешности измерений вносимой задержки передачи, %, |
±2 |
|
Характеристика |
Значение |
|
Общие характеристики | |
|
Питание от сети переменного тока с частотой, Гц и напряжением, В |
47,5 - 52,5 187-242 |
|
Потребляемая мощность, ВА, не более |
35 |
|
Габаритные размеры, мм, не более |
225x175x45 |
|
Масса, кг, не более |
1,5 |
|
Рабочие условия применения в диапазоне температур воздуха, °C, при влажности воздуха при температуре +25°С, %, не более |
5-40 90 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на корпус анализаторов в виде наклейки.
Комплектность
Комплект поставки приведен в таблице 3:
Таблица 3
|
Наименование комплектующего изделия |
Условное обозначение |
Кол-во, шт. |
Условие поставки комплектующего |
|
Блок анализатора |
Е-9-С9 (или Е-9-С8) |
1 |
Обязательно |
|
Источник питания |
С9-ИП |
1 |
Обязательно |
|
Кабель питания |
КП |
1 |
Обязательно |
|
Кабель USB |
USB/A-B |
1 |
По заказу |
|
Кабель измерительный |
КИВ |
5 |
Обязательно |
|
Кабель заземления |
К1 |
1 |
Обязательно |
|
Сумка транспортная |
С9-СТУ |
1 |
По заказу |
|
Коробка транспортная картонная |
С9-КТ |
1 |
По заказу |
|
Компакт-диск (CD) |
Аналитик-ТС |
1 |
Обязательно |
|
Руководство по эксплуатации (брошюра) |
4221-015-11438828- 08РЭ |
1 |
Обязательно |
|
Формуляр (брошюра) |
4221-015-11438828-08ФО |
1 |
Обязательно |
|
Методика поверки (брошюра) |
4221-015-11438828- 08МП |
1 |
Обязательно |
Поверка
осуществляется в соответствии с документом 4221-015-11438828-08МП «Анализаторы цифровых каналов и трактов AnCom Е-9. Методика поверки», утвержденным директором ГЦИ СИ «Связь Тест» ФГУП ЦНИИС в 2008 году и согласованным начальником ГЦИ СИ «Воен-тест» 32 ГНИИИ МО РФ в 2009 году.
Основные средства поверки:
-микровольтметр ВЗ-59 (Per. № 8984-83): диапазон измерений от 0,01 до ,100В; пределы допускаемой относительной погрешности измерений ± 0,05 %;
-частотомер электронно-счетный вычислительный ЧЗ-64/1(Рег. № 9135-83): диапазон измерений частоты от 0,005 Гц до 1500 МГц, пределы допускаемой относительной погрешности измерений ±5-10'7.
Сведения о методах измерений
ТУ 4221-015-11438828-08. Анализатор цифровых каналов и трактов AnCom Е-9. Руководство по эксплуатации.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4221-015-11438828-08. Анализатор цифровых каналов и трактов AnCom Е-9. Технические условия
Рекомендации к применению
Деятельность в области обороны и безопасности государства.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
