Тестеры ультразвуковые UK1401, UK1401S

Назначение

Тестеры ультразвуковые UK1401, UK1401S предназначены для измерений времени и скорости распространения ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе измерений.

Описание

Тестеры ультразвуковые UK1401 предназначены для измерений времени и скорости распространения продольных ультразвуковых волн. Тестеры ультразвуковые UK1401S предназначены для измерений времени и скорости распространения поперечных ультразвуковых волн.

Работа тестеров ультразвуковых UK1401, UK1401S основана на измерении интервала времени, за который ультразвуковой импульс проходит по объекту контроля от передающего преобразователя к приемному преобразователю. Скорость ультразвука определяется в результате обработки результатов измерений, и может быть рассчитана как отношение расстояния между точками излучения и приема ультразвуковых колебаний, равного базе измерений, к измеренному времени. Для повышения достоверности измерений излучение и прием ультразвуковых импульсов периодически повторяются с заданной частотой. На дисплей тестеров выводится величина скорости ультразвука, полученная в результате обработки и усреднения нескольких принятых подряд ультразвуковых сигналов.

Конструктивно тестеры ультразвуковые UK.1401, UK140IS выполняются в виде функционально законченного электронного блока, заключенного в ударопрочный пластиковый корпус, на боковой стороне которого жестко установлены два ультразвуковых преобразователя - передающий и приемный. Пластиковый корпус включает в себя клавиатуру и жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация. Ультразвуковые преобразователи снабжены коническими протекторами, в вершинах которых закреплены износоустойчивые керамические наконечники.

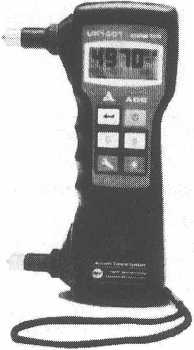

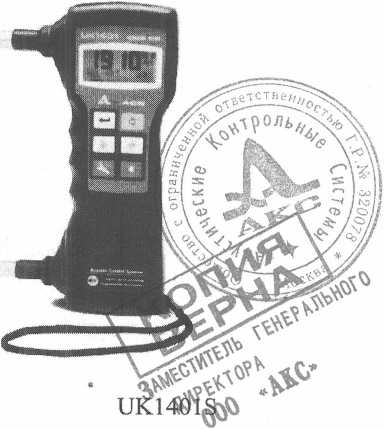

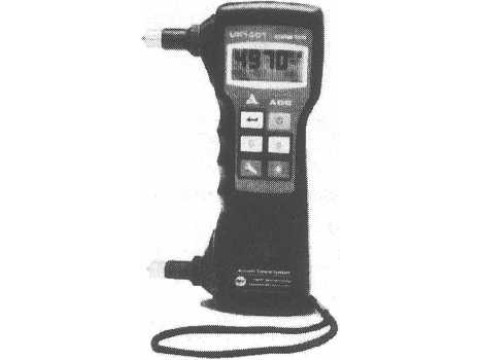

Фотографии тестеров представлены на рисунке 1.

UK1401

Рисунок 1. Тестеры ультразвуковые UK1401, UK1401S

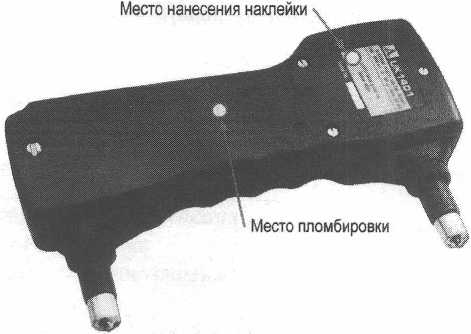

На рисунке 2 показаны место пломбировки корпуса тестеров для предотвращения несанкционированного доступа и место нанесения наклейки.

Рисунок 2. Место пломбировки корпуса и место нанесения наклейки

Тестеры UK1401 и UK1401S отличаются друг от друга типом используемых встроенных преобразователей. В тестерах UK1401 используются преобразователи продольных волн, в тестерах UK1401S - поперечных волн. Тип прибора обозначается на пленочной наклейке, размещаемой на задней поверхности тестера (рисунок 3).

Рисунок 3. Пленочные наклейки с обозначением типа тестера ультразвукового UK1401, UK1401S

Программное обеспечение

Тестеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с тестером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на заднюю панель тестера в виде пленочной наклейки и на титульные листы руководства по эксплуатации АПЯС.412231.004 РЭ и паспорта АПЯС.412231.004 ПС типографским способом.

Комплектность

*-Поставляется по заказу потребителя

Поверка

осуществляется по документу МП РТ 1888 -2013 «Тестеры ультразвуковые UK1401, UK1401S. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» в марте 2013 г.

Основные средства поверки: набор мер толщины UCB 002, погрешности:

- толщины: ±(0,2-4),5) мм,

- скорости продольных УЗ волн: погрешность ±50 м/с,

- скорости поперечных УЗ волн: погрешность ±100 м/с.

Сведения о методах измерений

изложены в документе АПЯС.412231.004 РЭ «Тестеры ультразвуковые UK1401, UK1401S.

Руководство по эксплуатации» в разделе «Использование по назначению».

Нормативные документы

1. ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности»;

2. АПЯС.412231.004 ТУ «Тестеры ультразвуковые UK1401, UK1401S. Технические условия».

Рекомендации к применению

Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации объекта, выполнение работ по* оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
