Системы телемеханические контроля бодрствования машиниста ТСКБМ
| Номер в ГРСИ РФ: | РБ 03 16 5037 17 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ЗАО "НЕЙРОКОМ", г. Москва |
Системы телемеханические контроля бодрствования машиниста ТСКБМ предназначены для измерения временных интервалов между импульсами кожно-гальванической реакции, машинной обработки результатов измерения и использования этих результатов для контроля бодрствования машиниста.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 5037 17 |
| Наименование | Системы телемеханические контроля бодрствования машиниста ТСКБМ |
| Год регистрации | 2017 |
| Номер сертификата | 10963 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2019-09-25 |
| Получатель сертификата | ЗАО "НЕЙРОКОМ", г. Москва, Россия (RU) |
Производитель / Заявитель
ЗАО "НЕЙРОКОМ"
Адрес: 111250, г. Москва, Энергетический проезд, 6, а/я 17
Контакты: (095)362-71-21 // (095)362-71-43
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Системы метрологически обеспечены в Республике Беларусь на технической базе БелЖД. |
| Методика поверки | Поверка проводится по МП 23.Д4-14 (2014 г.), в т.ч. средств измерений находящихся в эксплуатации. |
Поверители
Скачать
|
Описание типа РБ 03 16 5037 17 [2013-03-14]
rb-03-16-5037-17_2013-03-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 5037 17 [2017-06-15]
rb-03-16-5037-17_2017-06-15.pdf
|
Скачать |
Описание типа
Назначение
Системы телемеханические контроля бодрствования машиниста ТСКБМ предназначены для измерения временных интервалов между импульсами кожно-гальванической реакции, машинной обработки результатов измерения и использования этих результатов для контроля бодрствования машиниста.
Описание
Принцип действия систем телемеханических контроля бодрствования машиниста ТСКБМ основан на зависимости временных интервалов между импульсами кожно-гальванической реакции (КГР), проявляющихся в изменении электрического сопротивления кожного покрова человека, от его функционального состояния. С помощью автономного датчика, располагаемого на запястье машиниста и имеющего два электрода, находящихся в электрическом контакте с кожей руки, определяется изменение электрического сопротивления кожи, а информация об этом изменении в закодированном виде по радиоканалу передается с помощью приемника в контроллер. В случае обнаружения того, что временные интервалы между импульсами КГР превышают установленную величину, система телемеханическая контроля бодрствования машиниста ТСКБМ вырабатывает сигнал, подающийся также на другие системы управления подвижным составом, с требованием нажатия специальной рукоятки бдительности (РБС), для контроля работоспособности машиниста.
Исполнение систем телемеханических контроля бодрствования машиниста ТСКБМ, поставляемых потребителю, определяется типом подвижного состава (локомотивы, в том числе и маневровые, мотор-вагонный подвижной состав МВПС, специальный самоходный подвижной состав ССПС) и типом пульта машиниста, на который устанавливается.
Конструктивно система телемеханическая контроля бодрствования машиниста ТСКБМ состоит из следующих основных частей, выпускаемых в различных цветовых исполнениях:
- ТСКБМ-Н, носимая часть системы;
- ТСКБМ-П (ТСКБМ-nCAN), приемник;
- ТСКБМ-К, контроллер, блок или ячейка в зависимости от конструктивного исполнения.
Носимая часть ТСКБМ-Н (автономный датчик) контактирует с кожей руки машиниста и осуществляет первичное преобразование изменений электрического сопротивления кожи в код, передаваемый по радиоканалу в приёмник. Диапазон изменений электрического сопротивления кожи между электродами находится в пределах от 5 до 12500 кОм.
Приемник ТСКБМ-П (ТСКБМ-ПСАМ) осуществляет помехоустойчивый приём данных от ТСКБМ-Н, передает перекодированные данные по проводной линии в контроллер ТСКБМ-К, расположенный в кабине локомотива.
Контроллер ТСКБМ-К из данных, несущих информацию об изменениях электрического сопротивления кожи, выделяет импульсы КГР, анализируя форму поступающего сигнала с помощью помехоустойчивого алгоритма. Контроль состояния машиниста производится по интервалам между импульсами КГР. ТСКБМ-К является однобитным аналого-цифровым преобразователем с ценой деления 60 секунд. Контроллер ТСКБМ-К в измерительном канале системы телемеханической контроля бодрствования машиниста ТСКБМ выступает в качестве измерительного преобразователя, преобразуя измеряемую величину - интервал между импульсами КГР в код, а также проводя машинную обработку результатов. Генерируемый код используется для запроса на подтверждение работоспособности машиниста.
К неосновным частям систем телемеханических контроля бодрствования машиниста ТСКБМ относятся блок ТСКБМ-Л, осуществляющий преобразование коммуникационных интерфейсов, и индикаторные блоки ТСКБМ-ИМН, ТСКБМ-ИД и ТСКБМ-И.

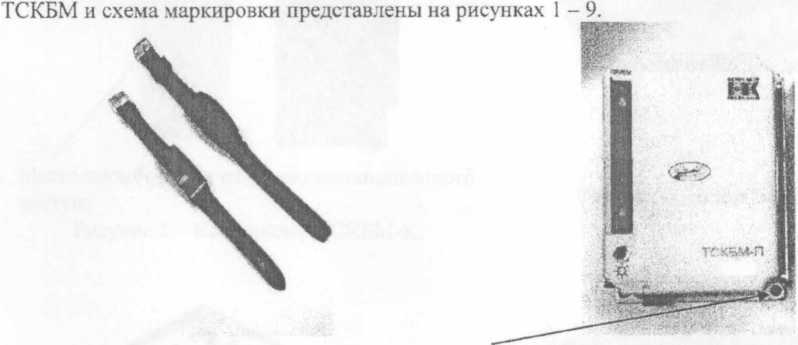

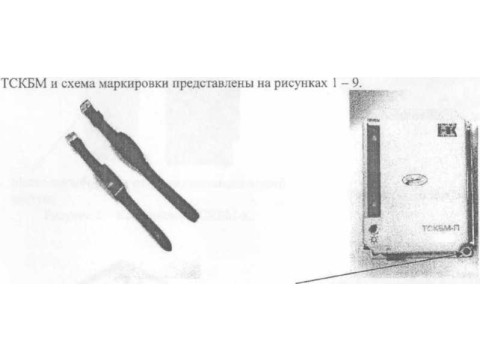

Общий вид блоков системы телемеханической контроля бодрствования машиниста
Место пломбировки от несанкционированного
Рисунок 1 - Носимая часть ТСКБМ-Н.
доступа.
Место пломбировки от несанкционированного доступа

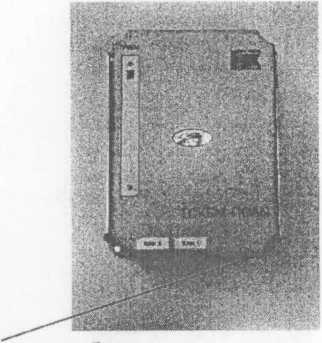

Рисунок 3 - Блок ТСКБМ-HCAN.
Рисунок 2 - Блок ТСКБМ-П.
Рисунок 4 - Ячейка ТСКБМ-К.
Место пломбировки от несанкционированного
Рисунок 6 - Блок ТСКБМ-А.
доступа

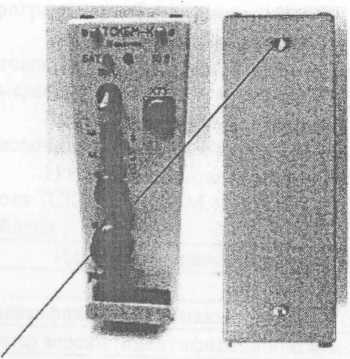

Рисунок 5 - Контроллер ТСКБМ-К.
Рисунок 8 - Блок ТСКБМ-ИД.
Рисунок 7 - Блок ТСКБМ-ИМН.
Рисунок 9 - Индикатор ТСКБМ-И.
Программное обеспечение
Системы телемеханические контроля бодрствования машиниста ТСКБМ имеют автономное программное обеспечение, которое используется для обработки результатов измерений.
Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблицах 1-3.
1) Идентификационные данные метрологически значимой части ПО для исполнений блока ТСКБМ-К НКРМ.466539.003 (50 В), НКРМ.466539.003-03 (24 В) Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
I Идентификационное наименование ПО |
ПО 4.01-02 |
|
! Номер версии (идентификационный номер) ПО |
4.01-02 |
|
i Цифровой идентификатор ПО |
fc2b6cl4 |
|
! Другие идентификационные данные, если имеются |
— |
2) Идентификационные данные метрологически значимой части ПО для исполнения блока ТСКБМ-К НКРМ.466539.003-04 (50 В) Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
ПО 4.07-02 |
|
Номер версии (идентификационный номер) ПО |
4.07-02 |
|
Цифровой идентификатор ПО |
fdd8146c |
|
Другие идентификационные данные, если имеются |
— |
3) Идентификационные данные метрологически значимой части ПО для исполнения ячейки ТСКБМ-К НКРМ.466539.009-01
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
ТСКБМ-К |
|
Номер версии (идентификационный номер) ПО |
3.4 |
|
Цифровой идентификатор ПО |
2a399b4b; 18fldfc |
|
Другие идентификационные данные, если имеются |
—' |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 средний.
Технические характеристики
Таблица 4
|
1 |
2 1 |
|
1 Диапазон измерений временных интервалов между импульсами КГР, с... |
от 45 до 65 I |
|
2 Пределы допускаемой абсолютной погрешности измерений временных интервалов между импульсами КГР, с................................................ |
1 ±2 |
|
3 Вид выходного кода................................................................... |
двоичный |
|
4 Число разрядов выходного кода..................................................... |
1 |
|
5 Цена единицы наименьшего разряда кода, с...................................... |
60 |
|
6 Диапазон изменений интервалов между импульсами Кожно-гальванической реакции (КГР), с............................................. |
от 10 до 65 |
|
1 |
2 |
|
7 Диапазон изменений электрического сопротивления кожи между электродами, кОм............................................................... |
от 5 до 12500 |
|
8 Напряжение, подаваемое на электроды, В........................................ |
0,1 ±0,05 |
|
9 Режим работы........................................................................... |
круглосуточный |
|
10 Электропитание, В................................................................................... |
50±30 % 24±30 % |
|
11 Дальность радиоканала связи мевду ТСКБМ-Н и ТСКБМ-П, м, не менее |
2,0 |
|
12 Габаритные размеры, мм, не более: ТСКБМ-К............................................................................ ТСКБМ-П............................................................................... TCKBM-nCAN......................................................................... j ТСКБМ-Н НКРМ.464213.006 вместе с ремешком........................ • ТСКБМ-Н НКРМ.464213.028 вместе с браслетом........................ ТСКБМ-Н НКРМ.464213.028-01 вместе с ремешком..................... ТСКБМ-И............................................................................... ТСКБМ-ИМН......................................................................... ТСКБМ-ИД............................................................................ ТСКБМ-А.............................................................................. ТСКБМ-К ячейка..................................................................... |
300x100x300 220x160x80 220x160x80 300x25x27 80x32x70 280x32x16 170x120x24 150x70x70 70x50x40 135x200x80 180x130x20 |
|
13 Масса, кг, не более: ТСКБМ-К............................................................................ ТСКБМ-П (кроме НКРМ.464333.001-05)........................................ ТСКБМ-П (НКРМ.464333.001-05)................................................. TCKBM-nCAN......................................................................... ТСКБМ-Н вместе с ремешком (браслетом)....................................... ТСКБМ-И............................................................................... ТСКБМ-ИМН......................................................................... ТСКБМ-ИД............................................................................ ТСКБМ-А.............................................................................. ТСКБМ-К ячейка..................................................................... |
5 1,5 1,7 1,5 0,08 1 0,5 | 0,5 j 0,3 1 1,7 0,3 |
|
14 Средний ресурс до списания, лет, не менее: ТСКБМ-Н......................................................................... остальных изделий системы ТСКБМ....................................... |
5 15 ! |
|
15 По устойчивости к климатическим воздействиям соответствует исполнению УХЛ ; категории размещения 2 по ГОСТ 15150-69 и по устойчивости к механическим воздействиям относится: ТСКБМ-К.......................................................к группам ММ1 и Кб ОСТ 32.146-2000 ТСКБМ-П, ТСКБМ-И..................................к группам ММ1 и К5 ОСТ 32.146-2000 ТСКБМ-Н к 3 группе ГОСТ Р 50444-92, а также к группам ММ5 и К9 ОСТ 32.146-2000 | |
|
16 Система телемеханическая контроля бодрствования машиниста ТСКБМ представляет собой измерительную систему второго типа (ИС-2) по ГОСТ 8.596-2002 в связи с особенностями её эксплуатации. Погрешность измерительного канала соответствует модели II по ГОСТ 8.009-84. | |
