Установки измерительные LTR
| Номер в ГРСИ РФ: | РБ 03 13 6237 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Л Кард", г. Москва |
|
Описание типа РБ 03 13 6237 17 [2017-08-17]
rb-03-13-6237-17_2017-08-17.pdf
|
Скачать |
Установки измерительные LTR предназначены для измерений напряжения, силы тока, электрического сопротивления и частоты электрических сигналов, а также для формирования различных электрических сигналов в высокопроизводительных системах сбора данных и управления объектами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6237 17 |
| Наименование | Установки измерительные LTR |
| Год регистрации | 2017 |
| Номер сертификата | 10990 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2020-03-11 |
| Получатель сертификата | ООО "Л Кард", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Л Кард"
Адрес: ул. 2-ая Филевская, д. 7, корп. 6, 121096, г. Москва
Контакты: (495)785-95-25 / (495)785-95-14 / lcard@lcard.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Установки метрологически НЕ обеспечны в Республике Беларусь ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по ДЛИЖ.301422.0010 МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №03-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6237 17 [2017-08-17]
rb-03-13-6237-17_2017-08-17.pdf
|
Скачать |
Описание типа
Назначение
Установки измерительные LTR предназначены для измерений напряжения, силы тока, электрического сопротивления и частоты электрических сигналов, а также для формирования различных электрических сигналов в высокопроизводительных системах сбора данных и управления объектами.
Описание
Принцип действия установок измерительных LTR основан на аналого-цифровом преобразовании входных сигналов тока и напряжения. Установки измерительные LTR представляют собой модульную конструкцию, состоящую из прямоугольного корпуса с установленными в нём модулями. Установки измерительные LTR выпускаются в модификациях и исполнениях, указанных на рисунке 1.
В соответствии с поставленными измерительными задачами заказчик при заказе установки измерительной LTR определяет конкретный набор модулей для установки из следующего перечня:
- модули измерительные LTR11 (модификации LTR11, LTR11М);
LTR114; LTR210;
LTR212 (модификации LTR212, LTR212M-1, LTR212M-2, LTR212M-3);
LTR22; LTR24 (модификации LTR24-1, LTR24-2);
LTR27;LTR51;
- модуль-генератор измерительный LTR34 (модификации LTR34-4, LTR34-8);
- модули управления LTR41; LTR42; LTR43 (модификации LTR43, LTR43-0);
- преобразователи электрические измерительные H-27U01; H-27U01; H-27U20; Н-
27Т; H-27I5; H-27I10; H-27I20; H-27R100; H-27R250 для работы в составе измерительного модуля LTR27;
- преобразователи электрические измерительные H-51FH; H-51FL для работы в составе измерительного модуля LTR51.
Характеристики модулей приведены в таблице 2.
Максимальное количество модулей в составе установки измерительной LTR определяется её исполнением, часть 1 (см. рисунок 1). Например, в корпус установки измерительной LTR-EU-16-1 может быть установлено до 16 модулей из приведённого перечня, LTR-U-1-4 -один модуль, LTR-IEU-8-2 - до восьми модулей, LTR-EU-2-5 - до двух модулей.
В паспорте на установку измерительную LTR указываются сведения о модификации, исполнении (часть 1 и часть 2), заводском номере самой установки, а также сведения о входящих её в состав согласно заказу модулях, их заводские номера.

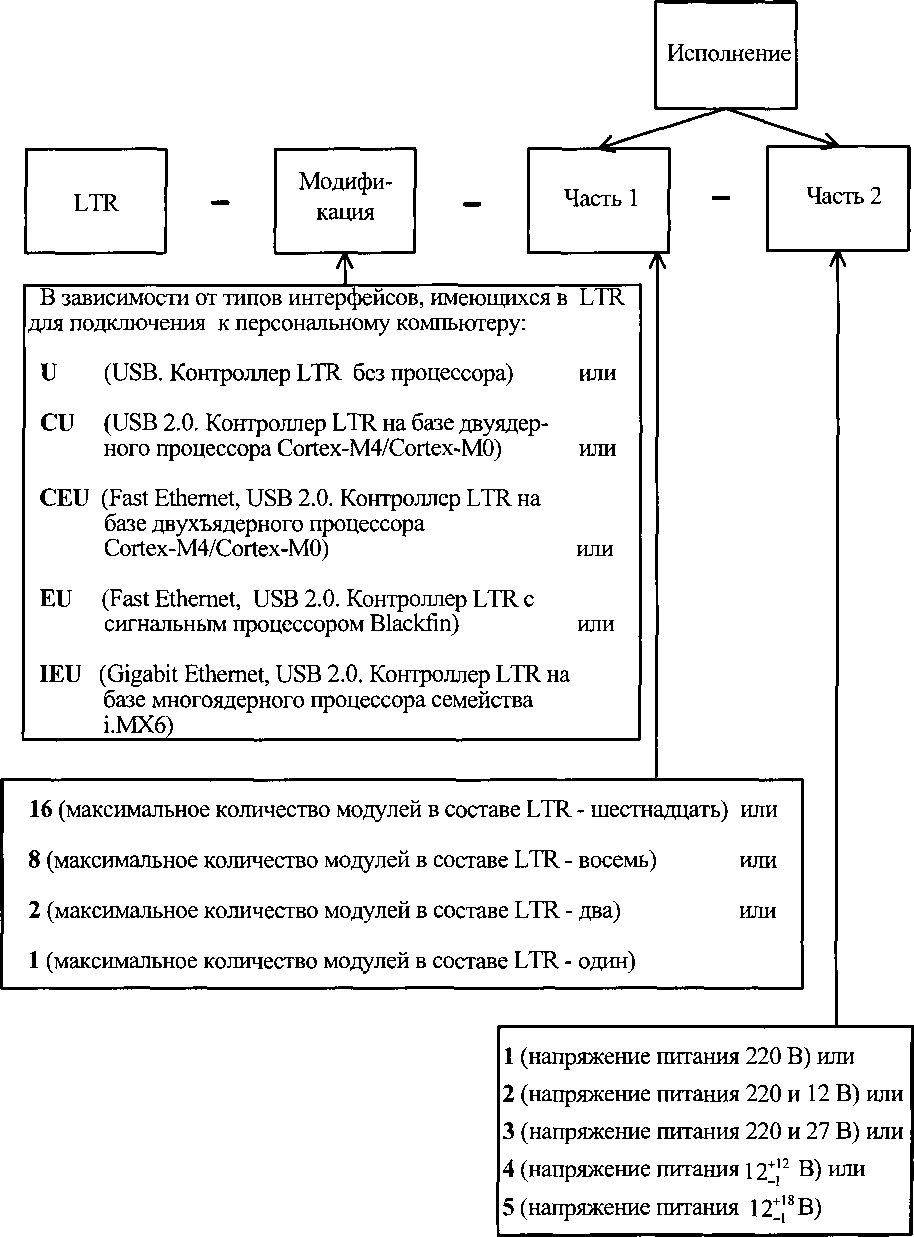

Рисунок 1 - Модификации и исполнения LTR
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Установки измерительные LTR имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность прибора незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью прибора.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
30e6a082659ce8ac0c9298c8bldc6bbb |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Место пломбирования

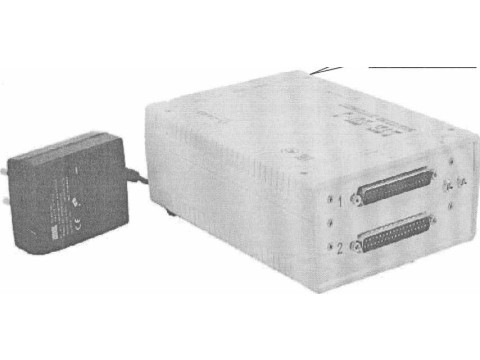

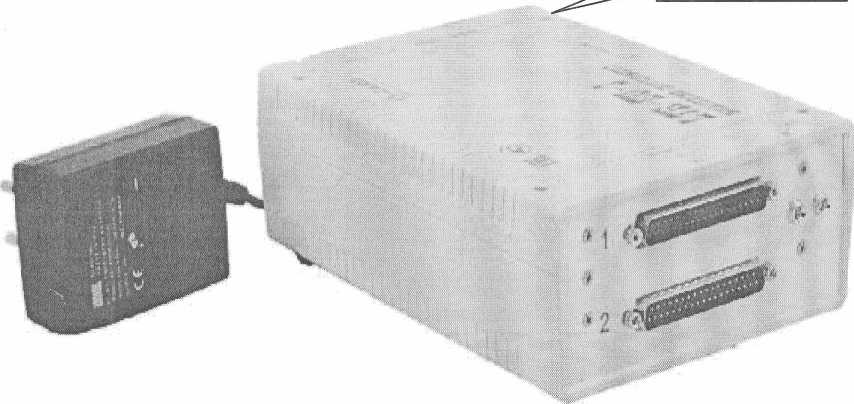

Рисунок 2 - Внешний вид установки измерительной LTR-EU-2-5

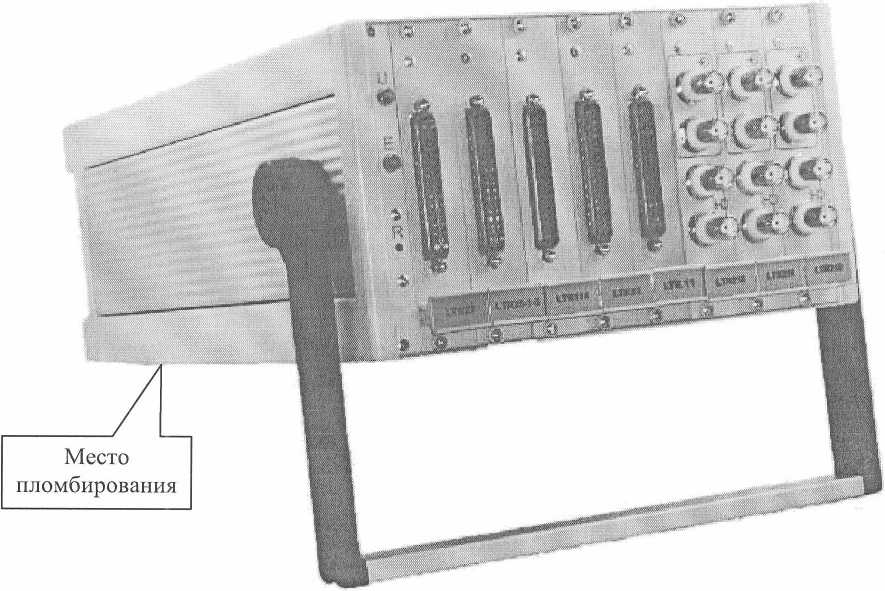

Рисунок 3 - Внешний вид установок измерительных LTR-EU-8-1, LTR-EU-8-2, LTR-EU-8-3

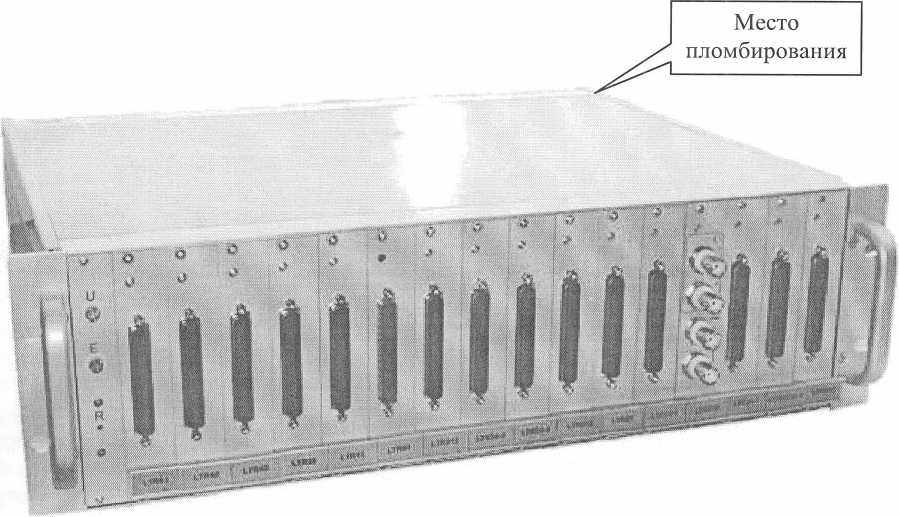

Рисунок 4 - Внешний вид установок измерительных LTR-EU-16-1, LTR-EU-16-2, LTR-EU-16-3
Технические характеристики
Основные метрологические и технические характеристики установок измерительных LTR приведены в таблицах 2-14.
Таблица 2 - Характеристики установок измерительных LTR
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Модули измерительные LTR11 (модификации LTR11. LTR11М) | ||
|
Количество измерительных каналов |
— |
16 в дифференциальной схеме подключения; 32 в схеме подключения с «общей землей» |
|
Диапазон измерений - напряжения постоянного тока положительной и отрицательной полярности - напряжения переменного тока (амплитудное значение измеряемого напряжения не должно превышать конечного значения поддиапазона измерений) |
в |
От 10'5 до 10 От 10’4 до 10 |
|
Пределы допускаемой основной приведённой погрешности измерений напряжения постоянного тока положительной и отрицательной полярности в поддиапазонах -0,15В -0,6В -2,5В - 10В |
% |
±0,5 ±0,1 ±0,05 ±0,05 |
|
Пределы допускаемой основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока |
% |
±(0,15-10,0) согласно таблицам 3, 4 |
|
Коэффициент подавления синфазных помех для помехи, представляющей собой напряжение постоянного тока, и для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
дБ |
Не менее 70 |
|
Коэффициент подавления помех общего вида для помехи, представляющей собой напряжение постоянного тока |
дБ |
Не менее 90 |
|
Коэффициент подавления помех общего вида для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
ДБ |
Не менее 90 |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения постоянного тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C в поддиапазонах -0,15В -0,6В -2,5 В - 10В |
% |
±0,25 ±0,05 ±0,025 ±0,025 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения переменного тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
Половина от значений , указанных в таблицах 3, 4 |
|
Входное сопротивление |
МОм |
Не менее 10 |
|
Устойчивость к перегрузкам входным сигналом - при включенном питании - при выключенном питании |
В |
±27 ±16 |
|
Модуль измерительный LTR114 | ||
|
Количество измерительных каналов |
— |
16 при измерении напряжения постоянного тока или 8 при измерении сопротивления постоянному току |
|
Диапазон измерений - напряжения постоянного тока положительной и отрицательной полярности - сопротивления постоянному току |
в Ом |
От 10‘5 до 10 От 0,1 до 4000 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности |
% |
Согласно таблицам 5, 6 |
|
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току |
% |
Согласно таблицам 7, 8 |
|
Коэффициент подавления синфазных помех для помехи, представляющей собой напряжение постоянного тока и для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
дБ |
Не менее 90 |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Коэффициент подавления помех общего вида для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
ДБ |
Не менее 90 |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
Половина от значений , указанных в таблицах 5, 6 |
|
Пределы допускаемой дополнительной относительной погрешности измерений сопротивления постоянному току при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
Половина от значений , указанных в таблицах 7, 8 |
|
Входное сопротивление |
МОм |
Не менее 100 |
|
Устойчивость к перегрузкам входным сигналом при включенном питании |
В |
±20 |
|
Модуль измерительный LTR210 | ||
|
Количество измерительных каналов |
— |
2 |
|
Диапазон измерений - напряжения постоянного тока положительной и отрицательной полярности -напряжения переменного тока (амплитудное значение измеряемого напряжения не должно превышать конечного значения поддиапазона измерений) |
в |
От 10'4до 10 От 10'4до 10 |
|
Пределы допускаемой основной приведённой погрешности измерений напряжения постоянного тока положительной и отрицательной полярности |
% |
±0,2 |
|
Пределы допускаемой основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока частотой 50 Гц |
% |
±0,2 |
|
Коэффициент подавления помех общего вида для помехи, представляющей собой напряжение постоянного тока, и для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
дБ |
Не менее 100 |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения постоянного тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока частотой 50 Гц при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
±0,1 |
|
Входное сопротивление |
МОм |
1 ± 0,01 |
|
Устойчивость к перегрузкам входным сигналом |
В |
±20 |
|
Модули измерительные LTR212 (модификации LTR212, LTR212М-1, LTR212M-2, LTR212M-3) | ||
|
Напряжение постоянного тока источника опорного напряжения из состава модуля, при котором обеспечены метрологические характеристики для модификаций: -LTR212, LTR212M-3 - LTR212М-1, LTR212М-2 |
В |
5,0±0,2 (5,0±0,2); (2,5±0,2) |
|
Количество измерительных каналов |
— |
4 (четырехканальный режим работы); 8 (восьмиканальный режим работы) |
|
Диапазон измерений напряжения постоянного тока положительной и отрицательной полярности |
в |
От 10'6 до 0,08 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения разбаланса моста в поддиапазонах |
% |
Согласно таблице 9 |
|
Диапазон компенсации начального разбаланса моста, не менее - при питании моста напряжением (5±0,2) В - при питании моста напряжением (2,5±0,1) В |
мВ |
75 38 |
|
Коэффициент подавления помех общего вида для помехи, представляющей собой напряжение постоянного тока и для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
ДБ |
Не менее 100 |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
Половина от значений , указанных в таблице 9 |
|
Входной ток смещения |
нА |
50 |
|
Входное сопротивление |
МОм |
Не менее 10 |
|
Устойчивость к перегрузкам входным сигналом - при питании моста напряжением 5 В - при питании моста напряжением 2,5 В |
В |
5 2,5 |
|
Модуль измерительный LTR22 | ||
|
Количество измерительных каналов |
— |
4 |
|
Диапазон измерений - напряжения постоянного тока положительной и отрицательной полярности - напряжения переменного тока (амплитудное значение измеряемого напряжения не должно превышать конечного значения поддиапазона измерений) |
в |
От 10'5 до 10 От 10‘6до 10 |
|
Пределы допускаемой основной приведённой погрешности измерений напряжения постоянного тока положительной и отрицательной полярности при частотах преобразования 78,125; 39,062; 17,361 кГц в поддиапазонах - 30 мВ - 100 мВ - 300 мВ; 1 В; ЗВ; 10 В |
% |
±1,0 ±0,5 ±0,2 |
|
Пределы допускаемой основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока |
% |
±(0,15-4) согласно таблицам 10, 11 |
|
Межканальное прохождение входного напряжения постоянного и переменного тока, не более |
ДБ |
Минус 80 |
|
Коэффициент подавления помех общего вида для помехи, представляющей собой напряжение постоянного тока, и для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
ДБ |
Не менее 90 |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения постоянного тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C, в поддиапазонах - 30 мВ - 100 мВ - 300 мВ; 1 В; ЗВ; 10 В |
% |
±0,5 ±0,25 ±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения переменного тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
Половина от значений , указанных в таблицах 10, 11 |
|
Входное сопротивление |
МОм |
Не менее 10 |
|
Устойчивость к перегрузкам входным сигналом |
В |
±20 |
|
Модули измерительные LTR24 (модификации LTR24-1, LTR24-2) | ||
|
Количество измерительных каналов |
— |
От 1 до 4 |
|
Диапазон измерений - напряжения постоянного тока положительной и отрицательной полярности в режиме «Дифференциальный вход» - напряжения переменного тока в режиме «Дифференциальный вход» (амплитудное значение измеряемого напряжения не должно превышать конечного значения поддиапазона измерений) - напряжения переменного тока для модификации LTR24-2 в режиме «1СР-датчик» (для входного напряжения с постоянной составляющей, равной плюс 10 В, и изменением мгновенного значения в пределах от плюс 2,93 до плюс 17,07 В в поддиапазоне 5 В, в пределах от плюс 8,59 до плюс 11,41 В в поддиапазоне 1 В) |
в |
От 10'5 до 10 От 10’5 до 10 От 10’3 до 5 |
|
Наименование характеристики |
Ед. изм. |
Значение | |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности в режиме «Дифференциальный вход» |
% |
± 0,05 +0,01 х L V Хк - конечное значение ленного поддиапаг рений (10 В или 2 X - показание LTR24, |
>1 --1 5 установ-юна изме-В); в |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока - в режиме «Дифференциальный вход» - в режиме «1СР датчик» для модификации LTR24-2 |
% |
Согласно таблице 12 Согласно таблице 13 | |
|
Межканальное прохождение входного напряжения постоянного тока и напряжения переменного тока частотой 5 кГц в режиме «Дифференциальный вход», не более |
дБ |
Минус 80 | |
|
Коэффициент подавления синфазных помех в режиме «Дифференциальный вход» для помехи, представляющей собой напряжение постоянного тока, и для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
дБ |
Не менее 77 | |
|
Коэффициент подавления помех общего вида в режиме «Дифференциальный вход» для помехи, представляющей собой напряжение постоянного тока, и для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
дБ |
Не менее 75 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока в режиме «Дифференциальный вход» при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
±0,5х 0,05 +0,002 х L \ Хк - конечное значение ленного поддиапа: рений (10 В или 2 X- показание LTR24,1 |
-1J 5 установлена изме-В); 3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений среднеквадратического значения напряжения переменного тока при изменении температуры окружающего в режиме «Дифференциальный вход»воздуха в интервале рабочих температур на каждые 10 °C |
% |
Половина от значений , указанных в таблице 12 | |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений среднеквадратического значения напряжения переменного тока в режиме «1СР датчик» для модификации LTR24-2 при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
Половина от значений , указанных в таблице 13 |
|
Входное сопротивление - в режиме «Дифференциальный вход» - в режиме «1СР датчик» для модификации LTR24-2 |
МОм |
Не менее 10 Не менее 20 |
|
Устойчивость к перегрузкам входным сигналом в режиме «Дифференциальный вход» |
В |
±20 |
|
Модуль измерительный LTR27 | ||
|
Количество измерительных каналов для модуля измерительного LTR27 с преобразователями: -H-27U10, H-27U20, H-27U01, Н-27Т, H-27I5, H-27I10, H-27I20 -H-27R100, H-27R250 |
_ |
2 в каждом преобразователе, максимальное количество преобразователей - 8 1 в каждом преобразователе, максимальное количество преобразователей - 8 |
|
Диапазон измерений напряжения для модуля измерительного LTR27 с преобразователями: -H-27U01 -H-27U10 -H-27U20 -Н-27Т |
В |
От 10'4 до 1 (положительная и отрицательная полярность) От 10'3 до 10 (положительная и отрицательная полярность) От 10'3 до 20 (положительная и отрицательная полярность) От 10‘6 до 0,075 (положительная полярность) и от 10'6 до 0,025 (отрицательная полярность) |
|
Диапазон измерений силы постоянного тока для модуля измерительного LTR27 с преобразователями: -H-27I5 -Н-27П0 -H-27I20 |
мА |
От 10-3 до 5 (однополярный) От 10-3 до 10 (положительная и отрицательная полярность) От 10-3 до 20 (однополярный) |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Диапазон измерений сопротивления постоянному току для модуля измерительного LTR27 с преобразователями: -H-27R100 -H-27R250 |
Ом |
От 0,1 до 100 От 0,1 до 250 |
|
Пределы допускаемой основной приведённой погрешности для модуля измерительного LTR27 с преобразователями H-27U, Н-27Т, H-27I, H-27R |
% |
±0,05 |
|
Коэффициент подавления помех общего вида для помехи, представляющей собой напряжение постоянного тока, и для помехи, представляющей собой напряжение переменного тока частотой 50 Гц |
дБ |
Не менее 80 |
|
Пределы допускаемой дополнительной погрешности измерений при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C для модуля измерительного LTR27 с преобразователями H-27U, Н-27Т, H-27I, H-27R |
% |
±0,025 |
|
Входное сопротивление для модуля измерительного LTR27 с преобразователями: -H-27U10, H-27U20 -H-27U01, Н-27Т -H-27I5 -Н-27П0, H-27I20 |
МОм МОм Ом Ом |
1,02±0,02 Не менее 10 392±4 100±1 |
|
Устойчивость к перегрузкам для модуля измерительного LTR27 с преобразователями: -H-27U01, H-27U10 -H-27U20 -Н-27Т -H-27I5 -Н-27П0 -H-27I20 -H-27R100, H-27R250 Модули-генераторы измерительные LTR34 (модификации LTR34-4 и LTR34-8) |
В В В мА мА мА мА |
±15 ±30 ±2 ±7,5 ±15 ±30 ±6 |
|
Количество измерительных каналов |
— |
4 для модификации LTR34-4; 8 для модификации LTR34-8 |
|
Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудное значение) |
в |
От 10'4до 10 |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Диапазон установки частоты переменного тока: - при одном включенном выходе - при двух включенных выходах - при четырех включенных выходах - при восьми включенных выходах |
Гц |
От 10 до 16000 От 10 до 8000 От 10 до 4000 От 10 до 2000 |
|
Пределы допускаемой основной приведённой погрешности воспроизведения напряжения постоянного тока положительной и отрицательной полярности |
% |
±0,1 |
|
Пределы допускаемой основной приведённой погрешности воспроизведения напряжения переменного тока |
% |
±(0,1-1) согласно таблице 14 |
|
Пределы допускаемой относительной погрешности установки частоты переменного тока в рабочих условиях применения |
% |
±0,01 |
|
Пределы допускаемой дополнительной приведённой погрешности воспроизведения напряжения постоянного тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
±0,05 |
|
Пределы допускаемой дополнительной приведённой погрешности воспроизведения напряжения переменного тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
% |
Половина от значений , указанных в таблице 14 |
|
Коэффициент гармоник выходного напряжения переменного тока синусоидальной формы амплитудой 5 В, частотой 400 Гц, не более |
% |
0,05 |
|
Выходное сопротивление - для выхода «1:1» - для выхода «1:10» |
Ом |
50±2,5 389±4 |
|
.. Наименование характеристики |
Ед. изм. |
Значение |
|
Модуль измерительный LTR51 | ||
|
Количество измерительных каналов |
— |
2 в каждом преобразователе; максимальное количество преобразователей - 8 |
|
Диапазон измерений частоты синусоидальных и периодических импульсных сигналов для модуля измерительного LTR51 с преобразователями: -H-51FH -H-51FL |
кГц |
От 0,02 до 150 От 0,02 до 30 |
|
Диапазон измерений периода синусоидальных и периодических импульсных сигналов для модуля измерительного LTR51C преобразователями: -H-51FH -H-51FL |
мс |
От 0,03 до 50 От 0,006 до 50 |
|
Пределы допускаемой относительной погрешности измерений частоты и периода в рабочих условиях применения |
% |
±0,01 |
|
Входное сопротивление |
кОм |
Не менее 100 |
|
Устойчивость к перегрузкам входным сигналом в режиме «Дифференциальный вход» - при включенном питании - при выключенном питании |
В |
±18 ±15 |
|
Количество цифровых входов для модуля управления LTR41 |
— |
16 |
|
Количество ключей управления для модуля управления LTR42 |
— |
16 |
|
Количество цифровых линий ввода-вывода для модуля управления LTR43 |
— |
32 |
|
Количество цифровых линий синхронизации для модулей управления LTR41, LTR42, LTR43 |
— |
2 |
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Питание - напряжение переменного тока частотой 50 Гц - постоянное напряжение - постоянное напряжение - постоянное напряжение - постоянное напряжение |
В |
(220 ± 22) (дополнительные номера исполнения 1, 2, 3) (12 ± 1,2) (дополнительный номер исполнения 2) (27 ± 2,7) (дополнительный номер исполнения 3) 12*'2 (дополнительный номер исполнения 4) 121J8 (дополнительный номер исполнения 5) |
|
Потребляемая мощность, не более, для установки измерительной: -LTR-U-1-4 -LTR-CU-1-4, LTR-CEU-1-4 - LTR-EU-2-5 -LTR-U-8-1, LTR-EU-8-1 -LTR-U-8-2, LTR-U-8-3, LTR-EU-8-2, LTR-EU-8-3 -LTR-IEU-8-1 - LTR-IEU-8-2, LTR-IEU-8-3 -LTR-U-16-1, LTR-EU-16-1 -LTR-U-16-2, LTR-U-16-3, 1 LTR-EU-16-2, LTR-EU-16-3 -LTR-IEU-16-1 -LTR-IEU-16-2, LTR-IEU-16-3 |
Вт Вт Вт В-А Вт (В-А) В-А Вт (В-А) ВА Вт (В-А) В-А Вт (В-А) |
6,5 10 19 80 80 (80) 100 100 150 150 (150) 175 175 |
|
Гродолжение таблицы 2 | ||
|
Наименование характеристики |
Ед. изм. |
Значение |
|
Габаритные размеры установки измерительной, не более: - LTR-U-1, LTR-CU-1-4, LTR-CEU-1-4 - LTR-EU-2-5 - LTR-U-8-1, LTR-U-8-2, LTR-U-8-3, LTR-EU-8-1, LTR-EU-8-2, LTR-EU-8-3, LTR-IEU-8-1, LTR-IEU-8-2, LTR-IEU-8-3 - LTR-U-16-1, LTR-U-16-2, LTR-U-16-3, LTR-EU-16-1, LTR-EU-16-2, LTR-EU-16-3, LTR-IEU-16-1, LTR-IEU-16-2, LTR-IEU-16-3 |
мм |
50 х 150x200 70 х 150 х 200 160 х 290 х 390 140 х 490 х 410 |
|
Масса установки измерительной, не более: - LTR-U-1, LTR-CU-1-4, LTR-CEU-1-4 -LTR-EU-2-5 -LTR-U-8-1, LTR-U-8-2, LTR-U-8-3, LTR-EU-8-1, LTR-EU-8-2, LTR-EU-8-3, LTR-IEU-8-1, LTR-IEU-8-2, LTR-IEU-8-3 - LTR-U-16-1, LTR-U-16-2, LTR-U-16-3, LTR-EU-16-1, LTR-EU-16-2, LTR-EU-16-3 -LTR-IEU-16-1, LTR-IEU-16-2, LTR-IEU-16-3 |
кг |
0,5 1 7 12 14 |
|
Наработка на отказ, не менее |
ч |
50000 |
|
Срок службы, не менее |
лет |
15 |
Лист № 18
Всего листов 28
Таблица 3 - Пределы допускаемой основной приведённой погрешности измере
ний среднеквадратического значения напряжения переменного тока для модулей измерительных LTR11, LTR11М в составе LTR
исполнений (часть 1 исполнения) «2», «8», «16»
|
Диапазон частот входного сигнала, кГц |
Частота преобразования АЦП, кГц |
Кг1, %, не более |
Пределы допускаемой основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного LTR11, %, в поддиапазоне | |||
|
10В |
2,5 В |
0,6 В |
0,15 В | |||
|
От 0,02 до 9/N2 |
20 |
0,05 |
±0,15 |
±0,5 | ||
|
От 0,02 до 49/N |
100 |
0,5 |
±1,0 |
±10 | ||
|
От 0,02 до 199/2V |
400 |
2,5 |
±5,0 |
±10 |
— | |
* Кг- значение коэффициента гармоник для гармонических составляющих с частотами, превышающими верхнюю границу диапазона частот входного сигнала;
**1У- количество опрашиваемых измерительных каналов
Таблица 4 - Пределы допускаемой основной приведённой погрешности измере
ний среднеквадратического значения напряжения переменного тока для модулей измерительных LTR11, LTR11М в составе LTR исполнения (часть 1 исполнения) «1»
|
Диапазон частот входного сигнала, кГц |
Частота преобразования АЦП, кГц |
Кг1, %, не более |
Пределы допускаемой основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного LTR11, %, в поддиапазоне | |||
|
10В |
2,5 В |
0,6 В |
0,15 В | |||
|
От 0,02 до 9/N2 |
20 |
0,05 |
±0,15 |
±0,5 | ||
|
От0,02до49/№ |
100 |
0,5 |
±1,0 |
±10 | ||
|
От 0,02 до 99/N |
200 |
2,5 |
±5,0 |
±10 |
— | |
Таблица 5 - Пределы допускаемой основной относительной погрешности измере
ний напряжения постоянного тока для модуля измерительного
LTR114B
«Постоянная автокалибровка»
Частота пре-обра-зова-ния, Гц
10; 20;
25; 50;
100;
200;
500;
1000
Частота преобразования, Гц
10; 20;
25; 50;
100;
200;
>500;
^000
S000;
Ю00
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока 8ultrii4, проценты, в режиме работы «Постоянная калибровка», в поддиапазоне измерений
0,4 В
2В
10В
± 0,015 +0,005 X
0,015 +0,006 х
*Хк - конечное значение установленного поддиапазона измерений, В; X— показание LTR114, В
Таблица 6 - Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока для модуля измерительного
________LTR114 в режиме работы «Начальная автокалибровка»_______________ Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока 8ultrh4, проценты, в режиме работы
|
«Начальная калибровка», в поддиапазоне измерений | ||||||
|
0,4 В |
2В |
юв | ||||
|
+ |
0,015 +0,006 х \ |
у -1 | ||||
*Хк - конечное значение установленного поддиапазона измерений, В;
X- показание LTR114, В
Таблица 7 - Пределы допускаемой основной относительной погрешности измере
ний сопротивления постоянному току для модуля измерительного LTR114 в режиме работы «Постоянная автокалибровка»____________
|
Частота преобразования АЦП, Гц |
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току, %, для модуля измерительного LTR114 в режиме работы «Постоянная автокалибровка» | ||||
|
5 |
+ |
0,025 + 0,006 х |
< v к < х |
А -1 / |
* |
|
10; 20; 25; 50; 100; 200; 500; 1000; 2000 |
+ |
/ 0,03 + 0,006 X |
у -1 7 |
* | |
|
4000: - в поддиапазонах 400; 1200 Ом - в поддиапазоне 4000 Ом |
+ + |
0,03 + 0,006 X 0,07 + 0,006 х \ |
Y -1 А Y -1 А |
* * | |
|
*ХК - конечное значение установленного поддиапазона измерений, Ом; X - показание LTR114, Ом | |||||
Таблица 8 - Пределы допускаемой основной относительной погрешности измере
ний сопротивления постоянному току для модуля измерительного LTR114 в режиме работы «Начальная автокалибровка»__
|
Частота преобразования АЦП, Гц |
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току, %, для модуля измерительного LTR114 в режиме работы «Начальная автокалибровка» | ||||
|
5 |
+ |
0,025 + 0,006 х |
( X 1 Х |
А -1 |
1 * |
|
10; 20; 25; 50; 100; 200;500; 1000; 2000 |
+ |
0,05 + 0,006 х |
-1 / |
* | |
|
4000 |
± |
0,1 + 0,006 X |
Y -1 А |
* | |
|
*Хк - конечное значение установленного поддиапазона измерений, Ом; X - показание LTR114, Ом | |||||
Таблица 9 - Пределы допускаемой основной относительной погрешности измерений напряжения разбаланса моста для модулей измерительных
__________LTR212, LTR212-1, LTR212-2, LTR212-3_________________________
|
Поддиапазон измерений |
Пределы допускаемой основной относительной погрешности измерений напряжения разбаланса моста для модуля измерительного LTR212, % | ||||
|
«±80 мВ» |
+ |
0,05+ 0,015 х |
^-к |
-1 |
1 * |
|
«80 мВ» | |||||
|
«±40 мВ» | |||||
|
«40 мВ» |
+ |
0,07 + 0,02 х |
X |
-1 / |
* |
|
«±20 мВ» | |||||
|
«20 мВ» |
+ |
0,1 + 0,05 х |
Хк |
-1 Л |
* |
|
«±10 мВ» | |||||
|
«10 мВ» | |||||
|
*Хк - конечное значение установленного поддиапазона измерений, В; X- показание LTR212, В | |||||
Таблица 10 - Пределы допускаемой основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного LTR22 в составе LTR исполнений _____________। часть 1 исполнения) «2», «8», «16»__________________________________
|
Частота преобразования АЦП LTR22, кГц |
Частота входного напряжения |
Пределы допускаемой основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока LTR22, %, в поддиапазоне измерений | |||||
|
10В |
ЗВ |
1 в |
300 мВ |
100 мВ |
30 мВ | ||
|
78,125; 39,062; 17,361 |
От 0,02 до 5 кГц |
±0,15 |
±0,3 | ||||
|
78,125; 39,062 |
Свыше 5 до 15 кГц |
±0,5 |
±1,0 | ||||
|
78,125 |
Свыше 15 до 25 кГц |
±2,0 |
±4,0 | ||||
Лист № 22.
Всего листов 28
Таблица 11 - Пределы допускаемой основной приведённой погрешности измерений
среднеквадратического значения напряжения переменного тока для модуля измерительного LTR22 в составе LTR исполнения (часть 1 исполнения) «1»
|
Частота преобразования АЦП LTR22, кГц |
Частота входного напряжения |
Пределы допускаемой основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока LTR22, %, в поддиапазоне измерений | |||||
|
10В |
ЗВ |
1 в |
300 мВ |
100 мВ |
30 мВ | ||
|
52,083; 39,062; 17,361 |
От 0,02 до 5 кГц |
±0,15 |
±0,3 | ||||
|
52,083; 39,062 |
Свыше 5 до 15 кГц |
±0,5 |
±1,0 | ||||
|
52,083 |
Свыше 15 до 22 кГц |
±2,0 |
±4,0 | ||||
Таблица 12 - Пределы допускаемой основной относительной погрешности измере
ний среднеквадратического значения напряжения переменного тока модулей измерительных LTR24 режиме «Дифференциальный вход»
|
Частота преобразования АЦП, Fnp , Гц |
Частота входного сигнала в режиме «Дифференциальный вход» при измерении, Гц |
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока ддв~ для модуля измерительного LTR24, % | |||||
|
без отсечки постоянной составляющей входного напряжения |
с отсечкой постоянной составляющей входного напряжения | ||||||
|
610,352; 915,527; 1220,7; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648 |
От 1 до 0,43F„/; |
От 25 до 0,437% | |||||
|
+ |
0,05 + 0,006 х |
С Л'к |
- -1 |
* | |||
|
(1,414 х А | |||||||
|
19531; 29297; |
От 1 до 0,252% |
От 25 до 0,25Fnp |
+ |
0,1 +0,006 X \ |
1,414 хХ |
Y -1 Л |
* |
|
39063 |
Свыше 0,25%, до 0,43% |
Свыше 0,25Fnp до 0,43% |
± |
/ 0,2 + 0,006 х |
Ак 1,414 хХ |
-1 |
* |
|
58594; 78125; 117188 |
От 1 Гц до 0,25% |
От 25 Гц до Q,25F„P |
7 | ||||
|
Свыше Q,25Fnp до 0,43% |
Свыше 0,25F„p до 0,437% |
+ |
с 2 + 0,006 х |
1,414 хХ |
у -1 Л |
* | |
*Хк - конечное значение установленного поддиапазона измерений, Хк= 10 В или 2 В; X - показание LTR24, В
лист № 23
всего листов 28.
Таблица 13 - Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока
____________для модуля измерительного LTR24-2 режиме «1СР датчик»_________
|
Частота преобразования АЦП, Fnp , Гц |
Частота входного сигнала в режиме «1СР датчик» |
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока d/cpi для модуля измерительного LTR24-2, % | ||||
|
610,352; 915,527; 1220,7; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648 |
От 100 Гц до 0,43F„p | |||||
|
± |
0,1 +0,02 х \ |
-1 ) |
* | |||
|
1,414x2/ | ||||||
|
19531; 29297; 39063 |
От 100 Гц до Q,25Fnp |
± |
0,2 +0,02 х |
х« |
-1 7 |
' * |
|
1,414x2/ ч 7 | ||||||
|
Свыше Q,25Fnp до 0,43F„p |
± |
0,4 +0,02 х |
X* |
-1 7 |
' * | |
|
1,414x2/ ч 7 | ||||||
|
58594; 78125; 117188 |
От 100 Гц до 0,25Fnp |
± |
0,4 +0,02 х |
Л-К |
-1 7 |
* |
|
1,414x2/ ч | ||||||
|
Свыше 0,25Fnp до 0,43F„p |
+ |
4 +0,02 х |
у -1 |
* | ||
|
1,414x77 | ||||||
*Хк - конечное значение установленного поддиапазона измерений, Хк = 5 В или 1 В; X - показание LTR24-2, В
Таблица 14 - Пределы допускаемой основной приведённой погрешности воспроиз
ведения напряжения переменного тока LTR34
|
Частота выходного напряжения модуля-генератора измерительного LTR34, Гц |
Пределы допускаемой основной приведённой погрешности воспроизведения напряжения переменного тока синусоидальной формы, % |
|
400 |
±0,1 |
|
От 10 до 5000/77* (кроме 400 Гц) |
±0,15 |
|
Свыше 5000/77* до 12000/77* |
±0,5 |
|
Свыше 12000/2/* до 16000/№* |
±1 |
|
*77- количество включенных выходов (Х= 1;2;4;8). | |
Рабочие условия применения - в соответствии с ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур:
- нижнее значение температуры окружающего воздуха плюс 5 °C;
- верхнее значение температуры окружающего воздуха плюс 55 °C;
- верхнее значение относительной влажности воздуха 90 % при температуре
25 °C.
Знак утверждения типа
Знак утверждения типа наносится на боковую или верхнюю поверхность установок измерительных LTR и на первую страницу руководства по эксплуатации и паспортов типографским способом.
Комплектность
Комплект поставки установок измерительных LTR приведён в таблице 15.
Таблица 15 - Комплект поставки установок измерительных LTR
|
Наименование |
Обозначение |
Количество | |
|
Установка измерительная LTR в составе: |
ДЛИЖ.301422.0010 |
1 | |
|
— |
модуль измерительный LTR11 |
ДЛИЖ.687281.0195 |
Количество мо- |
|
— |
модуль измерительный LTR11М |
ДЛИЖ.687281.0195-01 |
дулей и преобра- |
|
— |
модуль измерительный LTR114 |
ДЛИЖ.687281.0346 |
зователей каждо- |
|
— |
модуль измерительный LTR210 |
ДЛИЖ.687281.0561 |
го наименования |
|
— |
модуль измерительный LTR212 |
ДЛИЖ.687281.0208 |
определяются |
|
— |
модуль измерительный LTR212M-1 |
ДЛИЖ.687281.0208-01 |
при заказе* |
|
— |
модуль измерительный LTR212M-2 |
ДЛИЖ.687281.0208-02 | |
|
— |
модуль измерительный LTR212M-3 |
ДЛИЖ.687281.0208-03 | |
|
— |
модуль измерительный LTR22 |
ДЛИЖ.687281.0245 | |
|
— |
модуль измерительный LTR24-1 |
ДЛИЖ.687281.0576-01 | |
|
— |
модуль измерительный LTR24-2 |
ДЛИЖ.687281.0576-02 | |
|
— |
модуль измерительный LTR27 |
ДЛИЖ.687281.0206 | |
|
— |
модуль-генератор измерительный LTR34-4 |
ДЛИЖ.687281.0253-01 | |
|
— |
модуль-генератор измерительный LTR34-8 |
ДЛИЖ.687281.0253 | |
|
— |
модуль измерительный LTR51 |
ДЛИЖ.687281.0243 | |
|
— |
модуль управления LTR41 |
ДЛИЖ.687281.0271 | |
|
— |
модуль управления LTR42 |
ДЛИЖ.687281.0272 | |
|
— |
модуль управления LTR43 |
ДЛИЖ.687281.0236 | |
|
— |
модуль управления LTR43-0 |
ДЛИЖ.687281.0236-01 | |
|
— |
преобразователь электрический измерительный H-27U10 |
ДЛИЖ.411618.0057 | |
|
— |
преобразователь электрический измерительный H-27U20 |
ДЛИЖ.411618.0057-01 | |
|
— |
преобразователь электрический измерительный H-27U01 |
ДЛИЖ.411618.0057-02 | |
|
— |
преобразователь электрический измерительный Н-27Т |
ДЛИЖ.411618.0058 | |
|
— |
преобразователь электрический измерительный H-27I5 |
ДЛИЖ.411618.0061 | |
|
— |
преобразователь электрический измерительный H-27I10 |
ДЛИЖ.411618.0061-01 | |
|
— |
преобразователь электрический измерительный H-27I20 |
ДЛИЖ.411618.0061-02 | |
Продолжение таблицы 15
|
Наименование |
Обозначение |
Количество |
|
- преобразователь электрический измерительный H-27R100 |
ДЛИЖ.411618.0060 |
Количество модулей и преобра-зователей каждо-го наименования определяются при заказе* |
|
- преобразователь электрический измерительный H-27R250 |
ДЛИЖ.411618.0060-01 | |
|
- преобразователь электрический измерительный H-51FH |
ДЛИЖ.411618.0043 | |
|
- преобразователь электрический измерительный H-51FL |
ДЛИЖ.411618.0043-01 | |
|
Кабель USB A-В 28AWG 24AWG |
— |
1 |
|
Кабель Ethernet Pathcord 5е |
1 (только для модификаций «CEU», «EU», «IEU» LTR) | |
|
Кабель питания |
1 (только для LTR, имеющих исполнение, часть 2, «1», «2», «3») | |
|
Блок питания ДЛИЖ.565126.0006 |
1 (только для LTR, имеющих исполнение, часть 2 «5») | |
|
Блок питания ДЛИЖ.565126.0012 |
1 (только для LTR, имеющих исполнение, часть 2 «4») | |
|
Розетка DB-37F с кожухом |
— |
Количество определяется при заказе |
|
Вилка кабельная AUD-31 |
— |
1 (только для LTR-U-1-4) |
|
Вилка кабельная MDN-9 |
1 (только для модификаций «CEU», «EU», «IEU» LTR) | |
|
Карта памяти microSD 2 GB |
1 (только для модификаций «EU», «IEU» LTR). Поставляется по отдельному заказу | |
|
Установка измерительная LTR. Паспорт |
ДЛИЖ.301422.0010 ПС |
1 |
Продолжение таблицы 15
|
Наименование |
Обозначение |
Количество |
|
Модуль измерительный LTR11. Паспорт |
ДЛИЖ.687281.0195 ПС |
Поставляются только при нали-чии в комплекте поставки соот-ветствующих модулей |
|
Модуль измерительный LTR11М. Паспорт |
ДЛИЖ.687281.0195-01 ПС | |
|
Модуль измерительный LTR114. Паспорт |
ДЛИЖ.687281.0346 ПС | |
|
Модуль измерительный LTR210. Паспорт |
ДЛИЖ.687281.0561 ПС | |
|
Модуль измерительный LTR212. Паспорт |
ДЛИЖ.687281.0208 ПС | |
|
Модуль измерительный LTR212M-1. Паспорт |
ДЛИЖ.687281.0208-01 ПС | |
|
Модуль измерительный LTR212M-2. Паспорт |
ДЛИЖ.687281.0208-02 ПС | |
|
Модуль измерительный LTR212M-3. Паспорт |
ДЛИЖ.687281.0208-03 ПС | |
|
Модуль измерительный LTR22. Паспорт |
ДЛИЖ.687281.0245 ПС | |
|
Модуль измерительный LTR24-1. Паспорт |
ДЛИЖ.687281.0576-01 ПС | |
|
Модуль измерительный LTR24-2. Паспорт |
ДЛИЖ.687281.0576-02 ПС | |
|
Модуль измерительный LTR27. Паспорт |
ДЛИЖ.687281.0206 ПС | |
|
Модуль-генератор измерительный LTR34-8. Паспорт |
ДЛИЖ.687281.0253 ПС | |
|
Модуль-генератор измерительный LTR34-4. Паспорт |
ДЛИЖ.687281.0253-01 ПС | |
|
Модуль измерительный LTR51. Паспорт |
ДЛИЖ.687281.0243 ПС | |
|
Модуль управления LTR41. Паспорт |
ДЛИЖ.687281.0271 ПС | |
|
Модуль управления LTR42. Паспорт |
ДЛИЖ.687281.0272 ПС | |
|
Модуль управления LTR43. Паспорт |
ДЛИЖ.687281.0236 ПС | |
|
Диск CD-ROM с данными: - руководство по эксплуатации - методика поверки - руководство программиста - программное обеспечение |
ДЛИЖ.301422.0010РЭ ДЛИЖ.301422.0010 МП |
1 |
|
Упаковка |
— |
1 |
* Максимальное количество модулей - 16, 8, 2, 1 для LTR, имеющих исполнение, часть 1, «16», «8», «2», «1», соответственно. Максимальное количество преобразователей электрических измерительных, устанавливаемых в каждом из модулей измерительных LTR27 и LTR51 - восемь
Поверка
осуществляется в соответствии с документом ДЛИЖ.301422.0010 МП «Установка измерительная LTR. Методика поверки», утверждённым ФГУП «ВНИИМС» в декабре 2014 г.
Основные средства поверки:
калибратор-вольтметр универсальный Н4-12 (г.р. № 37463-08);
мультиметр 3458А (г.р. № 25900-03);
мера электрического сопротивления постоянного тока многозначная МС 3070 (г.р. №50281-12);
магазин сопротивления Р4831-М1 (г.р. № 48930-12);
генератор сигналов произвольной формы AFG3011С (г.р. № 53102-13);
частотомер электронно-счётный 43-88 (г.р. № 3504-07);
калибратор-измеритель нелинейных искажений СК6-20 (г.р. № 41370-14).
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации ДЛИЖ.301422.0010 РЭ «Установка измерительная LTR. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
3. ГОСТ 30605-98 «Преобразователи измерительные напряжения и тока цифровые. Общие технические условия»
4. ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
5. ГОСТ 12.2.091-2012 (lEC 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
6. ДЛИЖ.301422.0010 ТУ «Установки измерительные LTR. Технические условия»
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Смотрите также
