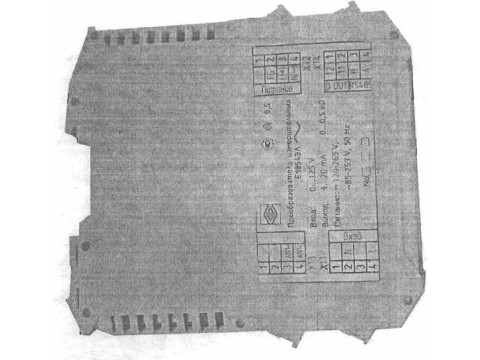

Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ

Номер в ГРСИ РФ: РБ 03 13 6282 17
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: ОАО "Электроприбор", г. Чебоксары
Скачать
Описание типа РБ 03 13 6282 17 [2017-08-18]
rb-03-13-6282-17_2017-08-18.pdf
Скачать
Нет данных о поставщике

Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ (в дальнейшем -преобразователи) предназначены для:

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 6282 17
Наименование Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ
Год регистрации 2017
Номер сертификата 11054
Дата регистрации 2017-04-27
Срок действия 2020-02-06
Получатель сертификата ОАО "Электроприбор", г. Чебоксары, Россия (RU)
Производитель / Заявитель

ОАО "Электроприбор"

Адрес: пр. И.Яковлева, 3, г. Чебоксары, 428000

Контакты: (8352)39-99-12, 39-99-14, 39-98-22

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Метрологически обеспечены в Республике Беларусь при представлении заказчиком программного обеспечения "Конфигуратор Е185ХЭЛ", необходимого для проведения поверки, и кабеля для подключения к ПЭВМ.
Методика поверки Поверка проводится по 0ПЧ.140.328 (2014 г.).
Признание поверки Первичная при выпуске из производства: ОАО "Электроприбор", г. Чебоксары, РФ (аттестат аккредитации - №RA.RU.311938, шифр поверительного клейма - БНГ)(НТК №04-17).

Поверители

Скачать

Описание типа РБ 03 13 6282 17 [2017-08-18]
rb-03-13-6282-17_2017-08-18.pdf
Скачать

Описание типа

Назначение

Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ (в дальнейшем -преобразователи) предназначены для:

измерения тока и напряжения в цепях постоянного и переменного однофазного тока;

измерения частоты переменного тока;

преобразования входных сигналов в цифровой код;

формирования выходных цифровых и аналоговых сигналов, эквивалентных входному сигналу.

Выходной цифровой сигнал передается по интерфейсу RS485.

Описание

Преобразователи относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и передачи их по интерфейсам связи.

Конструктивно преобразователи выполнены в пластмассовом корпусе щитового крепления. Преобразователи работоспособны при установке в вертикальном положении. Преобразователи не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Преобразователи имеют климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 и для работы в интервале температур от минус 40 до плюс 50 °C и относительной влажности воздх.ха не более 95 % при температуре плюс 35 °C.

Преобразователи имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания и диапазонов изменения выходного аналоговою сигнала.

Информация об исполнении преобразователей содержится в коде полного условною обозначения:

Е1856ЭЛ -a-b-c-d-f,

Е1854ЭЛ - a- b- c- d- f,

Е1858ЭЛ-а-b-c-d-f,

где    а - диапазон измерения (преобразования) входного сигнала;

b - условное обозначение напряжения питания;

с - условное обозначение диапазона изменения выходного аналогового сигнала;

d - наличие дискретного выхода;

f- специальное исполнение.

Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления блока печатных плат к корпусу.

Программное обеспечение

Преобразователи оснащены микропроцессором, в котором записано метрологи чески значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия преобразователя с нарушением пломб.

При проведении санкционированных регламентных работ, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). Проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Характеристики ПО представлены в таблице 1.

Таблица 1 - Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Преобразователи измерительные Е1854ЭЛ

Идентификационное наименование ПО

E1854.hex

Номер версии (идентификационный номер ПО)

Не ниже 1.0

Цифровой идентификатор ПО

bb74fcac3de08dec397575c9d55fc327

Другие идентификационные данные (если имеются)

Преобразователи измерительные Е1856ЭЛ

Идентификационное наименование ПО

El 856.hex

Номер версии (идентификационный номер ПО)

Не ниже 1.0

Цифровой идентификатор ПО

8bdbd7e486b7b9a95b796a6a4b409aee

Другие идентификационные данные (если имеются)

Преобразователи измерительные Е1858ЭЛ

Идентификационное наименование ПО

El 85 8.hex

Номер версии (идентификационный номер ПО)

He ниже 1.0

Цифровой идентификатор ПО

6ba9b223fa41de95b94ab45c638881e9

Другие идентификационные данные (если имеются)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

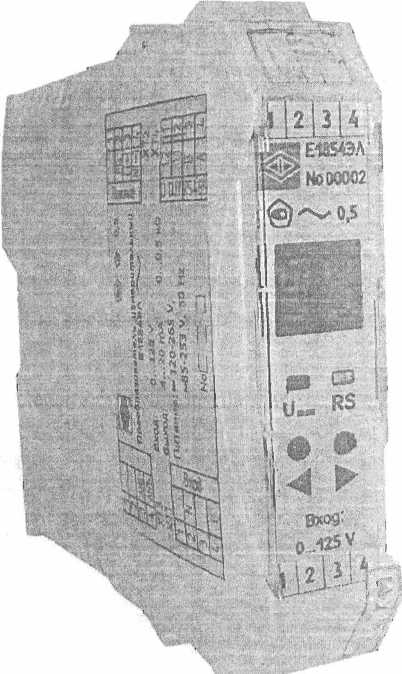

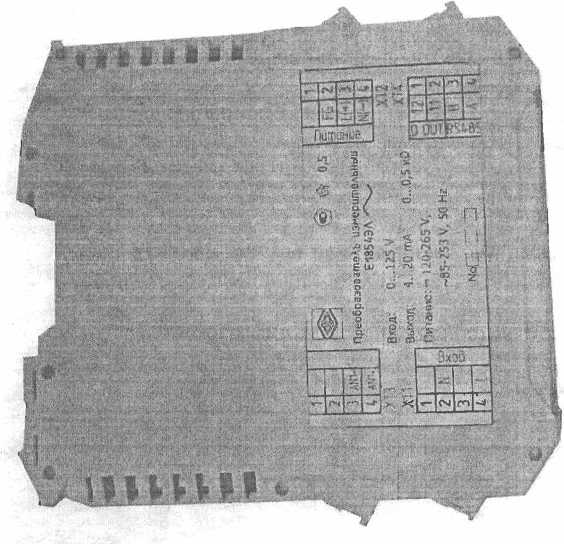

Фотографии, общий вид приборов, места нанесения маркировки и клейм

1 - место расположения этикетки для пломбирования

(этикетки приклеивается поверх линии соединения частей корпусов);

п.2 - место клеймения ОТК;

п.З - место для доверительного клейма;

Рисунок 1 - Габаритные и установочные размеры преобразователей Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ

Технические характеристики

Характеристики входных сигналов преобразователей приведены в таблице 1.

Таблица 1

Тип преобразователя

Вид входного сигнала

Диапазон измерения (преобразования) ; входного сигнала

Е1856ЭЛ

Постоянный ток

0.. .5 мА

4. ..20 мА                    ।

0...20мА                  !

-5,..0...5мА                 ■

Напряжение постоянного тока

0...75 мВ                   ]

-75...0...75 мВ                  1

0...60В                    |

0..,100В

0..,150В

0...250 В

0..,500В

Е1854ЭЛ

Переменный ток

0..Д5 А

0...1 А

О...2,5 А

0...5 А

Напряжение переменного тока

0...125 В

0...250В

0...500В

Е1858ЭЛ*

Частота

1

45...65 Гц

300...500 Гц

Примечание: * - Преобразователи измеряют частоту в диапазоне напряжения переменно! о тока (входного сигнала) от 50 до 500 В.

Характеристики выходных сигналов преобразователей приведены в таблице 2.

Таблица 2

Условное обозначение диапазона изменений выходного аналогового сигнала

Диапазон изменения выходного аналогового сигнала, мА

Нормирующее значение выходного аналогового сигнала, мА

А

0...5 (7,5 мА*)

5

В

4...20 (30 мА*)

20

С

0...20 (30 мА*)

20

АР

0...2,5...5 (7,5 мА*)

5

ВР

4. ..12...20 (30 мА*)

20

СР

0...10...20 (30 мА*)

20

ЕР

-5...O...+5

(-7,5...0,..+7,5 мА*)

5

Примечание: * - в скобках указаны значения выходного сигнала с учетом 1,5-кратной перегрузки измеренной величины

Пределы допускаемой основной приведенной погрешности преобразователей равны ± 0,5 %. Нормирующие значения приведены в таблице 2.

Нормальные условия эксплуатации преобразователей приведены в таблице 3.

Таблица 3

Влияющий фактор

Нормальное значение

Температура окружающего воздуха, °C

20 ±2

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, кПа (мм. рт. ст.)

от 84 до 106,7 (от 630 до 800)

Источник питания: напряжение, В частота, Гц

220 ± 4,4

50 ± 0,5

Форма кривой напряжения источника питания

Синусоидальная, с коэффициентом искажений не более 5 %

Рабочее положение преобразователя

Любое

Пределы допускаемых дополнительных погрешностей преобразователей, вызванных изменением влияющих величин от нормальных значений, указанных в таблице 3, не превышают: а) ± 0,4 % - при изменении температуры окружающего воздуха на каждые 10 в диапазоне от до минус 40 °C до (20 ± 2) °C и от (20 ± 2) °C до плюс 50 °C;

б) ± 0,5 % - при изменении относительной влажности воздуха от нормальной до 95 % при температуре плюс 35 °C;

в) ± 0,5 % - при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля:

г) ± 0,25 % - при изменении напряжения питания преобразователей от номинального значения 220 В до 85 или 253 В.

Значения напряжения питания преобразователей приведены в таблице 4.

Таблица 4

Условное обозначение

Напряжение питания

12ВН

(12+6/-3) В постоянного тока

24ВН

(24+12/-6) В постоянного тока

230В

от 85 до 253 В переменного тока частотой 50 Гц

220ВУ

от 85 до 253 В переменного тока частотой (50 ± 0,5) Гн или от 120 до 265 В постоянного тока

Потребляемая мощность, не более:

- 0,5 Вт от цепи входного сигнала (для параллельной цепи);

- 0,01 Вт от цепи входного сигнала (для последовательной цепи);

- 6 В-A от цепи питания.

Преобразователи имеют исполнение с дискретным выходом гальванически разделенным oi остальных цепей, с коммутацией постоянного напряжения до 300 В и током до 100 мА или переменного напряжения до 200 В и током до 100 мА по каждому выходу.

Преобразователи имеют интерфейс R.S485 для связи с внешними устройствами.

В преобразователе устанавливается сетевой адрес от 1 до 247 и скорость обмена: 4800, 9600, 19200, 38400 бит/с. Протокол обмена данными - MODBUS RTU.

Преобразователи имеют два цифровых семисегментных индикатора для отображения пунктов меню. Преобразователи имеют единичные светодиодные индикаторы для отображения информации (индикация работы интерфейса, индикация напряжения питания).

Габаритные размеры, мм, не более: Масса приборов, кг, не более Средняя наработка на отказ, ч, Средний срок службы, не менее

24x111x116;

0,3;

200000;

20 лет.

Знак утверждения типа

Знак утверждения типа наносится на этикетку преобразователя, титульные листы Руководства по эксплуатации и паспорт преобразователя типографским способом.

Комплектность

В комплект поставки входят:

- преобразователь (в соответствии с заказом)                                      1 шт.;

- паспорт                                                                             1 экз.:

- руководство по эксплуатации на партию преобразователей до 10 шт.            1 экз.

Поверка

осуществляется по разделу 4 «Методика поверки» документа 0ПЧ.140.328 «Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ. Руководство по эксплуатации», утвержденного ФГУП «ВНИИМС» в октябре 2014 г.

Средства поверки: калибратор универсальный Н4-6 (Госреестр № 16690-13); частотомер универсальный GFC-8010H (Госреестр № 19818-00); магазин сопротивления Р4831 (Госреестр № 6332-77); амперметр цифровой 3010 (Госреестр № 27219-04).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 0ПЧ. 140.328.

Нормативные документы

9. ТУ 25-7504.226-2014 Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ.

Рекомендации к применению

- «выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании».
