Генераторы сигналов высокочастотные Г4-222/1

Назначение

Генераторы сигналов высокочастотные Г4-222/1 (по тексту - генераторы) предназначены для генерирования синусоидальных сигналов в диапазоне частот от 0,01 Гц до 60 МГц, формирования стандартных низкочастотных электрических сигналов синусоидальной, прямоугольной, треугольной, пилообразной формы, а также сигналов сложной формы методом прямого цифрового синтеза.

Генераторы применяются при исследовании, настройке, ремонте измерительных приборов, систем и устройств различного назначения.

Описание

Генераторы содержат следующие функциональные блоки:

- модуль основной (в него входит устройство ввода-вывода, блок синтеза сигнала, модуль памяти, блок синхронизации);

- блок управления и индикации;

- блок питания.

Помимо формирования различных форм сигнала генератор имеет различные режимы работы: внешняя или внутренняя амплитудная модуляция, частотная модуляция, импульсная модуляция, фазовая модуляция, режим качания частоты. Управление генераторами производится с передней панели, индикация режимов производится на дисплее.

Конструктивно генераторы выполнены в металлическом корпусе, состоящем из кожуха с ручкой, передней и задней панелей.

На передней панели расположены: индикатор, кнопка включения/выключения генератора, клавиатура, выходные измерительные гнезда, ручка регулирования. На панель нанесены поясняющие надписи, необходимые для правильной эксплуатации генератора.

На задней панели расположены: выходной разъем импульсов синхронизации генератора, вход модуляции, разъем подключения сетевого кабеля, переключатель значения напряжения питающей сети.

тю*ый pwcip срвдсз» ИЗМЪЯ-НПМ Республики Бшй.- усь Для документ»

Принцип действия

В генераторе для синтеза форм сигналов и установки значения частоты используется метод прямого цифрового синтеза (ПЦС), при которой отсчетные значения сигналов, предварительно записанные в оперативное запоминающее устройство (ОЗУ), считываются с заданной скоростью и преобразуются с помощью цифро-аналогового преобразователя в аналоговый сигнал.

Например, при синтезе сигнала синусоидальной формы, функция y=sin(x) оцифровывается, и цифровые значения последовательно записываются в память форм по адресам х. ПЦС использует метод накопления и управления адресами записанных форм. В каждый период дискретизации приращения фазы добавляются к текущему содержимому аккумулятора. Выходная частота при ПЦС может быть изменена путем изменения алгоритма этого этапа. Оцифрованные данные формы сигнала считываются из памяти методом аккумулирования и преобразуются в аналоговое напряжение ЦАП и усилительными цепями. Так как данные формы сигналов поступают с образцовыми интервалами, на выходе ПЦС будет синусоидальное ступенчатое напряжение. Выходное колебание содержит большое число высокочастотных гармонических составляющих, поэтому оно фильтруется фильтром низкой частоты.

Внешний вид генераторов представлен на рисунке 1.

Место нанесения на генераторах знака поверки в виде клейма-наклейкии и оттиска знака поверки приведено в приложении А.

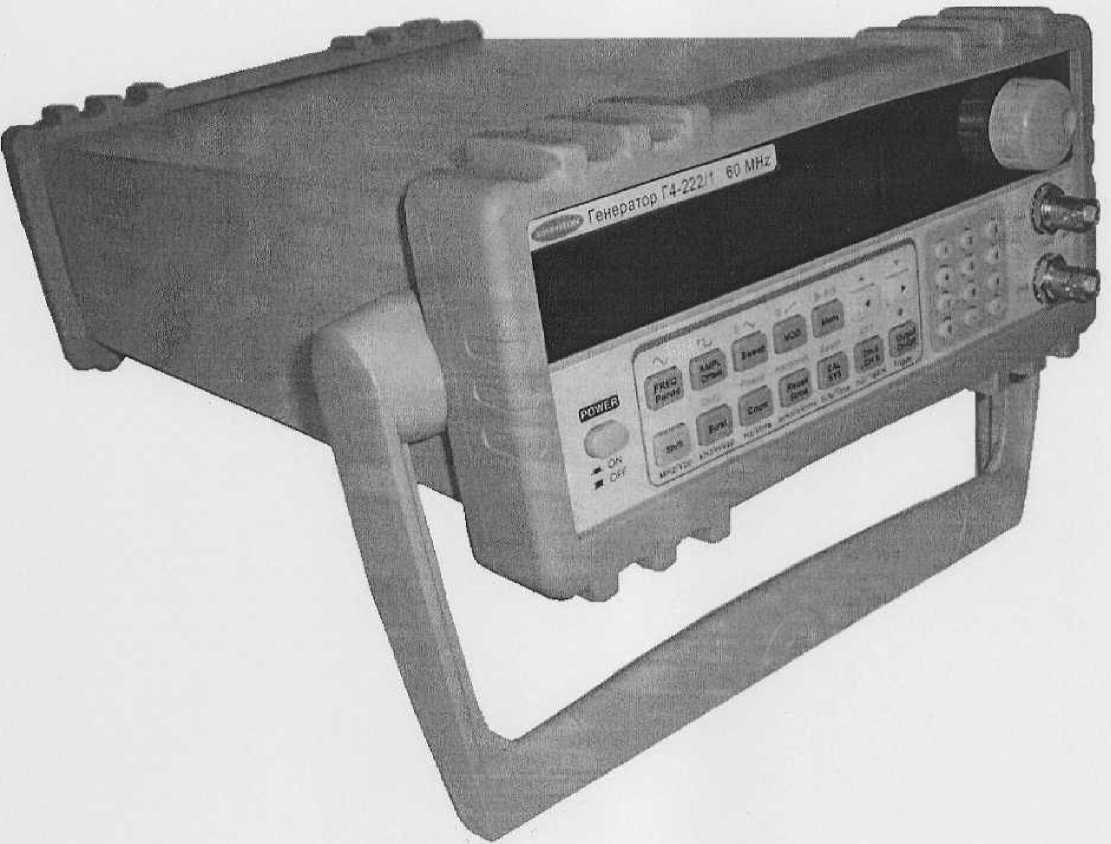

Рисунок 1 - Генератор сигналов высокочастотный Г4-222/1. Внешний вид

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Генерируемые сигналы:

Выход СНА

Выход СНВ

- синусоидальной формы

- прямоугольной формы -АМ, ЧМ, АМн, ФМн, ЧМн - синусоидальной формы - прямоугольной формы - 32 вида функциональных сигналов

2. Диапазон частот генерируемых сигналов:

Выход СНА

- синусоидальной формы

- прямоугольной формы

Выход СНВ

- синусоидальной формы

- прямоугольной формы

- функциональных сигналов

3. Пределы допускаемой основной погрешности установки частоты синусоидального сигнала во всем диапазоне частот:

Выход СНА

Выход СНВ

3. Пределы допускаемой дополнительной погрешности установки частоты синусоидального сигнала

- при изменении напряжения питающей сети на ± 10 %

- при изменении температуры окружающего воздуха на 10 °C в пределах рабочих температур и воздействии повышенной влажности

4. Относительная нестабильность частоты синусоидального сигнала на выходах СНА, СНВ генератора на частотах более 20 Гц за любые 15 минут работы

5. Допускаемое значение изменения частоты синусоидального сигнала при уменьшении или увеличении уровня сигнала в 10 раз относительно опорного значения 2 В (размах)

6. Максимальный размах выходных сигналов на нагрузке 50 Ом:

Выход СНА

в диапазоне частот:

до 10 МГц

от 10 до 40 МГц

от 40 до 60 МГц

Выход СНВ

в диапазоне частот:

до 100 кГц

от 0,01 Гц до 60 МГц от 0.01 Гц до 20 МГц

от 0,1 Гц до 1 МГц от 0.1 Гц до 1 МГц от 0.1 Гц до 100 кГц

±(5-10’5F + 40 мкГц) ±(5-10'5F+ 10 мГц) F - устанавливаемая частота

±5-10’5

±5 10’5

±5-10'7

±1,510‘6

10В

5В

2В

10В

7. Пределы допускаемой основной погрешности установки размаха выходных сигналов на выходах СНА, СНВ

- на частоте 10 кГц на нагрузке 50 Ом

±(2 % UycT+ 20 мВ)

UyCT - устанавливаемый размах

8. Пределы допускаемой дополнительной погрешности установки размаха выходных сигналов в диапазоне частот до 10 МГц на выходе СНА и на выходе СНВ до 100 кГц

- при изменении напряжения питающей сети на± 10 %

- при изменении температуры окружающего воздуха на 10 °C в пределах рабочих температур и воздействии повышенной влажности

±5%

±5%

9. Относительная нестабильность размаха выходных сигналов в диапазоне частот до 10 МГц на выходе СНА, в диапазоне частот до 100 кГц на выходе СНВ за любой 15-и минутный интервал времени

10. Неравномерность размаха выходных сигналов на нагрузке 50 Ом в диапазоне частот:

- в диапазоне частот до 100 кГц (выход СНВ)

- в диапазоне частот до 10 МГц (выход СНА)

- в диапазоне частот от 10 до 40 МГц (выход СНА)

- в диапазоне частот от 40 до 60 МГц (выход СНА)

11. Предельно допустимый коэффициент гармоник сигнала синусоидальной формы в диапазоне частот от 20 Гц до 200 кГц, не более

12. Ослабление наибольшей по амплитуде гармоники сигнала синусоидальной формы относительно его первой гармоники, не менее

13. Параметры сигнала прямоугольной формы, не более

- длительность фронта, среза

- величина выбросов за фронтом и срезом

- неравномерностью вершины

14. Пределы допускаемой погрешности регулируемого от 0,1 до 99,9 % коэффициента заполнения сигнала прямоугольной формы в диапазоне частот до 100 кГц на выходе СНА, не более

15. Погрешность установки коэффициента АМ, не более

16. Погрешность установки девиации частоты ЧМ, не более

17. Потребляемая мощность, не более

±0,1 %

±5% ±5 % ±5% ±15%

0,5 %

30 дБ

20 нс 5% 5%

0,1 %

±5%

±5%

65 В А

18. Питание от сети переменного тока

- напряжением

(230±23) В

50 Гц

IP20 по ГОСТ 14254-96

3 кг

260х380><110 мм

от 5 до 40

до 90 при температуре 25 °C от 84 до 106,7 (от 630 до 800)

- номинальной частотой

19. Степень защиты оболочки

20. Масса генераторов, не более

21. Габаритные размеры, не более

22. Рабочие условия применения:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель генераторов и на титульные листы эксплуатационной документации.

Комплектность

Генератор поставляется в следующем комплекте:

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ТУ BY 190737825.003-2011 «Генератор сигналов высокочастотный Г4-222/1. Технические условия».

МРБ МП.2139 - 2011 «Генератор сигналов высокочастотный Г4-222/1. Методика поверки».

Заключение

Генераторы сигналов высокочастотные Г4-222/1 соответствуют требованиям ГОСТ 12.2.091-2002, ГОСТ 22261-94 и 'ГУ BY 190737825.003-2011.

Межповерочный интервал - не более 12 месяцев (для генераторов, предназначенных для применения в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
